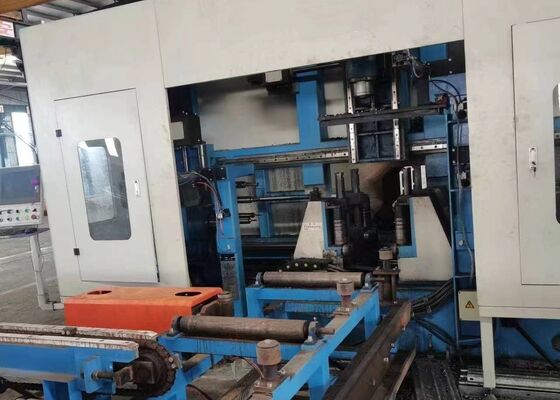

Industri konstruksi jembatan CNC Beam Boring And Sawing Machine Line Untuk Channel Steel

Industri Konstruksi Jembatan Garis Mesin Pengeboran Dan Penggergajian Balok CNC Untuk Baja Saluran

Pengenalan Produk:

Mesin Pengeboran H-Beam CNC dibuat khusus untuk pengeboran, penyadapan, penandaan, dan penggoresan balok-H, bagian saluran, baja sudut, dan anggota baja struktural lainnya dengan presisi tinggi. Ini banyak digunakan dalam fabrikasi struktur baja untuk bangunan komersial, fasilitas parkir, menara transmisi, struktur kisi, jembatan, dan berbagai proyek konstruksi baja tugas berat.

1. Solusi permesinan CNC khusus dan berkinerja tinggi yang khusus dikembangkan untuk industri fabrikasi baja struktural.
2. Melakukan pengeboran secara bersamaan pada tiga sisi balok-H dan bagian saluran, memastikan akurasi pemesinan, konsistensi, dan efisiensi produksi yang luar biasa.
3. Dilengkapi dengan tujuh sumbu yang dikontrol CNC untuk mencapai pengumpanan material, penentuan posisi, dan operasi pemesinan yang sepenuhnya otomatis.
4. Sepenuhnya kompatibel dengan format file AutoCAD dan DSTV, memungkinkan pengenalan otomatis gambar benda kerja dan konversi langsung ke program pemesinan.

Parameter produk:

Fitur Produk:

1. Sistem penanganan material dilengkapi dengan kereta penjepit yang dikontrol CNC yang didukung oleh motor servo berkinerja tinggi, memastikan pengumpanan benda kerja yang cepat bersama dengan presisi posisi dan pengulangan yang luar biasa di seluruh proses pemesinan.

2. Tiga unit spindel presisi BT40 berkecepatan tinggi dikonfigurasikan untuk memproses ketiga permukaan bagian H-beam secara bersamaan. Mendukung pengeboran karbida dengan penyaluran cairan pendingin internal dan kecepatan spindel hingga 3.000 rpm, sistem ini memberikan kinerja pengeboran yang luar biasa, kualitas lubang yang unggul, dan evakuasi chip yang efisien melalui konveyor chip tipe rantai yang terintegrasi.

3. Alat berat ini dilengkapi sistem pendingin Pelumasan Kuantitas Minimum (MQL) canggih yang mendukung pasokan cairan pendingin internal dan eksternal. Setiap rakitan spindel dilengkapi dengan nosel pendingin eksternal independen dan antarmuka pendingin internal, yang memungkinkan operator memilih mode pendinginan internal, pendinginan eksternal, atau pendinginan gabungan sesuai dengan kebutuhan pemesinan yang berbeda.

4. Sistem Pengubah Alat Otomatis (ATC) opsional tersedia untuk melakukan penggantian alat secara otomatis tanpa intervensi manual, sehingga mengurangi waktu penyetelan secara signifikan, meminimalkan siklus idle, dan meningkatkan produktivitas pemesinan secara keseluruhan.

5. Sistem penandaan cakram CNC hidraulik opsional dapat diintegrasikan ke dalam peralatan. Didukung oleh motor servo presisi, cakram penandaan secara otomatis mengindeks di antara 36 karakter yang dapat dipilih, memungkinkan penandaan identifikasi yang cepat, akurat, dan konsisten untuk komponen baja struktural.

6. Fungsi pencoretan dan penyadapan otomatis menghilangkan prosedur tata letak manual tradisional. Unit juru tulis secara akurat menghasilkan garis referensi pengelasan pada flensa balok-H dan jaring, sedangkan fungsi penyadapan secara langsung membuat lubang ulir pada bagian struktural, meningkatkan akurasi pemesinan, mengurangi tenaga kerja manual, dan meningkatkan efisiensi produksi.

7. Sepanjang operasi pengumpanan dan pemesinan material, pengangkatan benda kerja, pemosisian lateral, penjepitan, penguncian, dan pelepasan semuanya dikontrol secara hidraulik. Sistem workholding yang sepenuhnya hidraulik ini memastikan penempatan material yang aman, stabilitas permesinan yang sangat baik, dan keandalan operasional yang dapat diandalkan selama produksi berkelanjutan.

8. Platform kontrol mengintegrasikan komputer industri dengan sistem CNC berbasis PLC yang memanfaatkan komponen premium yang dipasok oleh produsen yang diakui secara internasional. Berbagai metode pemrograman didukung, sementara data pemesinan yang dihasilkan dari file AutoCAD, TEKLA Structures, DXF, dan DSTV dapat diimpor secara langsung, menyederhanakan prosedur pemrograman dan meningkatkan efisiensi manajemen produksi.

Benda kerja demonstrasi mencakup spesimen balok-H standar dengan berbagai lebar flensa dan ketebalan badan, bersama dengan sampel baja saluran dengan spesifikasi berbeda, memberikan tampilan komprehensif tentang kinerja pemesinan alat berat. Sampel representatif ini dengan jelas menunjukkan posisi lubang yang tepat, lubang berulir berkualitas tinggi, dan hasil penandaan yang tajam dan terdefinisi dengan baik, memungkinkan pelanggan, teknisi, dan pemeriksa kualitas mengevaluasi secara akurat presisi pemesinan peralatan, konsistensi pemrosesan, dan keandalan produksi secara keseluruhan dalam kondisi pengoperasian praktis.

Mesin Pengeboran, Penandaan, dan Penyadapan H-Beam CNC Berkecepatan Tinggi diterapkan secara luas di pabrik fabrikasi baja struktural, teknik jembatan, dan industri konstruksi baja berat lainnya. Di dalam fasilitas fabrikasi baja, peralatan ini melakukan pengeboran, penyadapan, penandaan, dan penggoresan presisi tinggi pada balok-H yang digunakan untuk rangka struktural, kolom, dan sistem pendukung, memasok komponen yang dikerjakan secara akurat untuk perakitan yang efisien dan kinerja struktural yang dapat diandalkan. Dalam proyek konstruksi jembatan, ini memberikan pemesinan presisi pada anggota balok H, meningkatkan akurasi sambungan, integritas struktural, dan kinerja menahan beban jangka panjang. Dengan menggabungkan efisiensi pemesinan yang tinggi, presisi yang luar biasa, dan stabilitas operasional yang andal, alat berat ini memberikan solusi manufaktur yang ideal untuk produksi struktur baja modern dan konstruksi infrastruktur skala besar.
