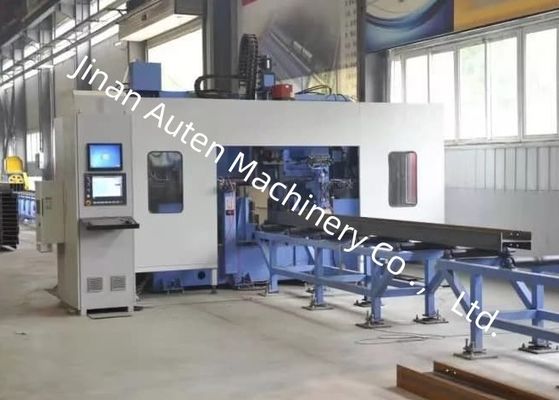

Jangkauan lebar 150 ∼ 1250 mm CNC H Beam Drilling Marking And Tapping Machine BT40 Spindle Bore Taper
Komponen:
Garis produksi ini terutama terdiri dari komponen termasuk tabel bahan horizontal beban, mesin utama pengeboran 3D, saluran pakan pengeboran 3D, perangkat pakan pengeboran 3D,saluran pembuangan pengeboran 3D, sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem listrik, dan lain-lain.
Garis produksi mengadopsi tempat tidur tetap dan struktur benda kerja yang bergerak, yang memfasilitasi produksi otomatis.
Spesifikasi utama:
| Parameter |
Nilai |
| Ukuran benda kerja |
Jangkauan lebar |
150 ∼ 1250 mm |
| Rentang ketinggian |
100 ∼ 600 mm |
| Rentang panjang bahan baku |
2000-12000mm |
| Kisaran panjang benda kerja jadi |
2000-12000mm |

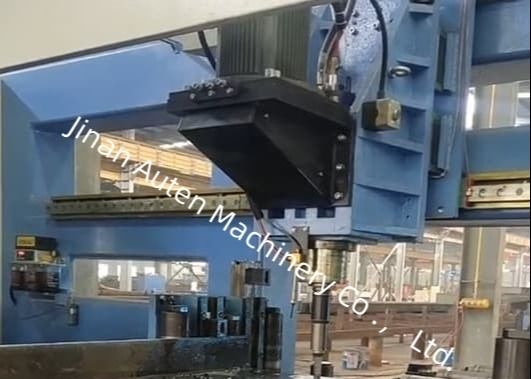

| Spindel pengeboran |
Jumlah spindel pengeboran |
3 |
| Spindle bore taper |
BT2 |
| Daya motor spindle |
11kW |
| Kecepatan rotasi |
200 ~ 3000 r/menit |
| Jangkauan diameter pengeboran |
φ5 ~ φ30 |
| sumbu CNC |
Daya motor servo sumbu X |
Sekitar 4,4kW |
| Kecepatan maksimum sumbu X |
40m/menit |
| Daya servo motor untuk mengebor sumbu posisi horizontal |
Sekitar 1,5kW |
| Kecepatan maksimum pada sumbu posisi horizontal pengeboran |
10m/menit |
| Kekuatan servo motor poros sumbu input horisontal |
Sekitar 2kW |
| Kecepatan maksimum pada sumbu posisi horizontal pengeboran |
10m/menit |
| Daya servo motor poros posisi vertikal |
Sekitar 3kW |
| Kecepatan maksimum sumbu posisi vertikal pengeboran |
10m/menit |
| Daya servo motor poros vertikal |
Sekitar 3kW |
| Kecepatan maksimum poros sumbu input vertikal |
10m/menit |
| Majalah alat |
Jumlah |
3 set |
| Jenis |
tipe in-line |
| Jumlah alat |
4 x 3 |
| Unit penandaan hidrolik |
Jumlah karakter |
36 |
| Ukuran karakter |
Φ10 |
1. Pemuatan Tabel Material Horizontal
Hal ini terdiri dari bahan meja bracket, rantai konveyor, motor pengurangan, dan komponen lainnya, yang berfungsi untuk mengangkut bahan baja ke saluran feed.
Tabel bahan loading horisontal terhubung ke mesin pelurus yang dibeli oleh pelanggan.
2. Saluran Umpan Pengeboran Tiga Dimensi
Saluran feed pengeboran tiga dimensi menggunakan roller daya untuk terhubung dengan mesin penghalus di tempat pelanggan, menerima profil yang dihaluskan,dan secara otomatis menyampaikan mereka ke posisi penjepit dari gerobak makanDalam konfigurasi ini, ketinggian bidang atas rol dari tanah adalah 800 mm; jika ketinggian mesin pelurus berbeda, penyesuaian harus dilakukan oleh pengguna.
Saluran pakan dirancang untuk membawa benda kerja yang akan diproses.Sebuah saklar fotoelektrik dipasang di ujung depan saluran untuk mendeteksi ujung depan benda kerja dan menentukan referensi pengolahan arah XPerangkat dorong sisi menekan benda kerja dengan erat terhadap rol posisi sisi, sehingga mencapai posisi kasar benda kerja dalam arah Y.
3. Trolley Pengeboran Tiga Dimensi
Ini terdiri dari gigi, servo motor, dan manipulator.yang mampu mengangkat dan menurunkan secara otomatis sesuai dengan spesifikasi profil dan mengikat benda kerja secara otomatisSetelah manipulator mengeklam benda kerja, ia digerakkan oleh servo motor, dan di bawah transmisi rak gigi, benda kerja diberi makan ke arah X,memastikan akurasi pengolahan longitudinal dari operasi pengeboran.
