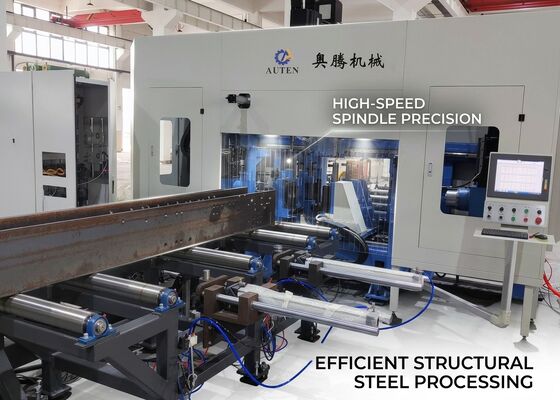

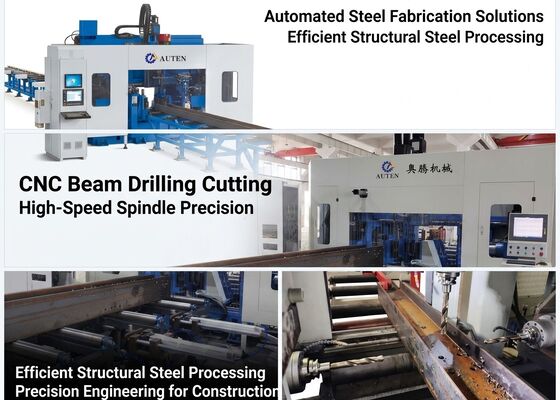

Fabrikasi Jembatan Menggunakan Mesin Gergaji Pengeboran Balok H CNC Berkecepatan Tinggi Dengan Fungsi Geser
Industri aplikasi:
Peralatan mesin ini dirancang khusus untuk operasi pengeboran pada baja penampang H. Dilengkapi dengan tiga spindel pengeboran presisi berkecepatan tinggi untuk pemesinan benda kerja, memastikan akurasi pemesinan yang sangat baik sekaligus memberikan pengoperasian yang sederhana dan nyaman. Sebagai peralatan penting berefisiensi tinggi dalam industri struktur baja, peralatan ini banyak digunakan dalam teknik konstruksi, fabrikasi jembatan, produksi menara transmisi, struktur kisi, dan bidang industri terkait lainnya.
Spesifikasi:
| Model |
BHD700/3 |
| Kisaran lebar H Beam (mm) |
100~700 |
| Kisaran tinggi balok H (mm) |
100~500 |
| Kisaran lebar baja saluran (mm) |
100~700 |
| Kisaran ketinggian baja saluran (mm) |
100~250 |
| Maks. ketebalan benda kerja (mm) |
40 |
| Maks. panjang benda kerja (m) |
12 atau 15 (opsional) |
| Jumlah spindel pengeboran. |
Total 3 spindel, satu spindel di unit atas, sisi kiri dan kanan masing-masing |
| Lubang spindel lancip |
BT40 |
| Diameter pengeboran maks (mm) |
40 |
| Daya motor spindel (kW) |
15/11 |
| Kecepatan spindel (r/mnt) |
100~3000 |
| Kecepatan pengumpanan spindel (m/mnt) |
0~10 |
| Kecepatan pengumpanan sumbu X (m/mnt) |
0~20 |
| Jumlah majalah alat |
3 |
| Jenis dan kapasitas magasin alat |
Jenis baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Pengetikan disk, 36 karakter, ukuran karakter Φ10mm |
| sistem CNC |
Jerman, Jepang, Cina INVT |
| Metode pendinginan |
Pendinginan semprot, pendinginan internal + pendinginan eksternal |
| Ukuran Keseluruhan Mesin (m) |
Sekitar 33x5.5x3.5 |
| Daya Total (kW) |
Sekitar 55 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
Komponen Garis Mesin Pengeboran CNC
Lini mesin bor CNC terutama terdiri dari unit-unit utama termasuk rangka mesin utama, sistem pengumpanan CNC, konveyor pelepasan, sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem kontrol kelistrikan, dan troli pengumpul sisa. Lini produksi ini mengadopsi struktur alas tetap yang dikombinasikan dengan sistem pendukung benda kerja yang dapat dipindahkan. Kemampuan pengeboran 3D yang disediakan oleh konfigurasi ini memungkinkan proses produksi otomatis sepenuhnya, memastikan kinerja manufaktur yang stabil, efisien, dan berkelanjutan.
1. Badan Mesin Utama
Badan mesin utama terdiri dari alas, alas mesin, meja geser yang dapat digerakkan, headstock spindel, perangkat penjepit atas, perangkat penjepit samping, dan majalah perkakas dengan konfigurasi tipe baris. Struktur lapisan memiliki kekakuan tinggi dan stabilitas yang sangat baik, memungkinkannya menahan gaya pemotongan dan getaran yang dihasilkan selama pemesinan kecepatan tinggi. Desain yang kokoh ini memastikan keakuratan pemesinan jangka panjang dan konsistensi operasional.
2. Sistem Pendingin
Alat bor didinginkan menggunakan metode pendinginan aerosol, yang dicapai melalui kombinasi udara bertekanan dan cairan pendingin. Pendekatan ini menawarkan pengurangan konsumsi cairan pendingin, peningkatan efisiensi biaya, manfaat lingkungan, dan penurunan keausan alat. Nosel fleksibel yang dipasang pada kepala spindel memungkinkan penyesuaian arah semprotan dengan mudah, memastikan pendinginan bor yang berkelanjutan dan efektif selama pengoperasian.
3. Sistem Pelumasan
Sistem pelumasan mengadopsi struktur pelumasan terpusat dan manual gabungan. Unit pelumasan terpusat menghasilkan pelumasan yang presisi dan konsisten ke pemandu linier dan sekrup utama yang ditentukan, sementara titik pelumasan lainnya dipertahankan melalui aplikasi manual.
Peralatan mesin ini khusus dikembangkan untuk operasi pengeboran, penyadapan, dan penandaan pada balok-H, baja saluran, dan berbagai komponen baja struktural lainnya. Ia mampu memproses komponen baja dengan spesifikasi berbeda dengan tetap menjaga presisi tinggi dan efisiensi stabil di seluruh siklus pemesinan. Selama demonstrasi, peralatan biasanya menggunakan sampel balok-H standar (dengan lebar flensa dan ketebalan badan yang bervariasi) dan sampel baja saluran dengan dimensi berbeda untuk menunjukkan kinerjanya. Benda uji ini dengan jelas menunjukkan posisi lubang yang akurat, penyadapan benang yang halus, dan hasil penandaan yang jelas, sepenuhnya mencerminkan presisi tinggi dan keandalan operasional alat berat dalam penggunaan praktis.
Mesin Pengeboran CNC H Beam Berkecepatan Tinggi terutama diterapkan di pabrik fabrikasi struktur baja dan proyek konstruksi jembatan. Di bengkel fabrikasi baja, ia melakukan pemesinan presisi balok-H yang digunakan dalam rangka struktural dan sistem pendukung, memastikan perakitan struktur baja yang akurat dan stabil. Dalam aplikasi rekayasa jembatan, perusahaan ini melakukan pengeboran balok H dengan presisi tinggi, sehingga meningkatkan kekuatan struktural jembatan dan memastikan keandalan penahan beban dalam jangka panjang. Efisiensinya yang tinggi memberikan dukungan teknis yang kuat untuk proyek-proyek infrastruktur utama, sehingga berkontribusi terhadap pelaksanaan proyek yang lancar dan tepat waktu.
