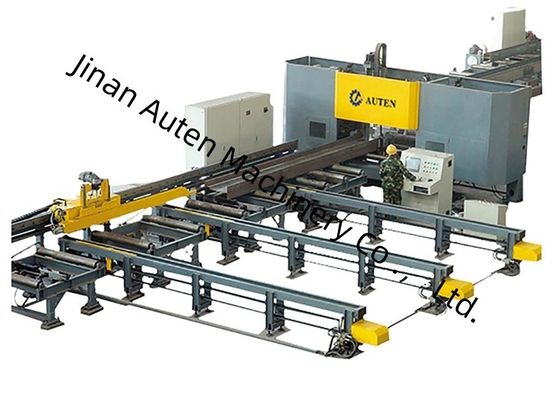

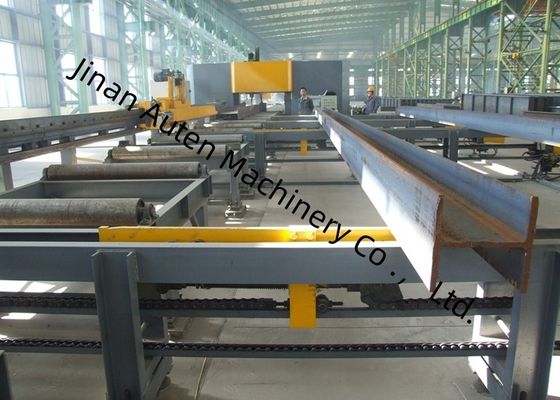

Tiga Spindle BT40 CNC Beam Pengeboran Penandaan Dan Mesin Shearing Panjang balok 2000 ∼13000mm

Tiga Spindle BT40 CNC Beam Pengeboran Penandaan Dan Mesin Shearing Panjang balok 2000 ∼13000mm

Penggunaan alat mesin:

Alat mesin ini terutama digunakan untuk mengebor, mengetuk dan menandai baja berbentuk H, baja saluran dan baja lainnya.Setiap wajah memiliki satu spindle, dan majalah alat baris yang sesuai dapat menampung hingga 4 spesifikasi bor.

Ini memiliki karakteristik efisiensi pemrosesan tinggi, presisi tinggi, pengoperasian mudah dan penerapan luas.menara dan grid.

Struktur dan konfigurasi mesin alat:

Alat mesin ini terutama terdiri dari mesin pengeboran, troli makan, saluran makan, saluran pembuangan, sistem pendinginan, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem listrik,Alat mesin mengadopsi tempat tidur tetap dan struktur benda kerja yang bergerak. Struktur pengeboran tiga dimensi ini nyaman untuk produksi otomatis.

Mesin pengeboran

Mesin pengeboran terutama terdiri dari dasar, tempat tidur, slide bergerak, kotak spindle, perangkat penekanan atas, perangkat penjepit sisi dan majalah alat baris.

Mesin alat memiliki tiga kotak spindle, yaitu sisi tetap, sisi bergerak dan kotak spindle unit atas, yang digunakan untuk pengeboran di arah horizontal dan vertikal masing-masing.Setiap kotak spindle dapat dioperasikan secara independen dan dapat menyelesaikan operasi pengeboran pada saat yang sama, yang sangat meningkatkan efisiensi produksi. Setiap kotak spindle memiliki satu set spindle mekanik kecepatan tinggi BT40,dan majalah alat baris yang sesuai dapat dipasang dengan maksimum 4 diameter bor (ketika tidak ada alat pada spindle), dan 4 diameter lubang yang berbeda dapat diproses secara otomatis ketika benda kerja dikencangkan sekali.bekerja maju dan cepat mundur dapat dicapai melalui kontrol program; motor spindle digerakkan oleh servo motor spindle, dan kecepatan diatur tanpa langkah dengan rentang pengaturan kecepatan yang luas.

Tiga unit kotak spindle digantung di sisi tempat tidur, dan setiap unit kotak spindle digerakkan oleh dua set servo motor untuk mencapai gerakan horizontal dan vertikal kotak spindle,yang digerakkan oleh sekrup bola dan dipandu oleh panduan rolling linear presisiPeralatan ini menekan benda kerja dalam dua arah selama proses pengeboran.Silinder hidrolik menggerakkan mekanisme penekan di atas benda kerja untuk menekan benda kerja terhadap roller pendukung horizontal, dan silinder hidrolik menggerakkan mekanisme penekanan di sisi untuk menekan benda kerja dari sisi.

Spesifikasi:
