40mm Max Diameter Pengeboran CNC Mesin Pengeboran H Beam Kecepatan Tinggi Untuk Bagian Saluran

40mm Maks. Diameter Pengeboran Mesin Pengeboran H-Beam Kecepatan Tinggi CNC Untuk Bagian Saluran

Pengenalan Produk:

Mesin Pengeboran H-Beam CNC dibuat khusus untuk pengeboran, penyadapan, penandaan, dan penggoresan balok-H, bagian saluran, baja sudut, dan anggota baja struktural lainnya dengan presisi tinggi. Ini banyak digunakan dalam fabrikasi struktur baja untuk bangunan komersial, fasilitas parkir, menara transmisi, struktur kisi, jembatan, dan berbagai proyek konstruksi baja tugas berat.

1. Solusi permesinan CNC khusus dan berkinerja tinggi yang khusus dikembangkan untuk industri fabrikasi baja struktural.
2. Melakukan pengeboran secara bersamaan pada tiga sisi balok-H dan bagian saluran, memastikan akurasi pemesinan, konsistensi, dan efisiensi produksi yang luar biasa.
3. Dilengkapi dengan tujuh sumbu yang dikontrol CNC untuk mencapai pengumpanan material, penentuan posisi, dan operasi pemesinan yang sepenuhnya otomatis.
4. Sepenuhnya kompatibel dengan format file AutoCAD dan DSTV, memungkinkan pengenalan otomatis gambar benda kerja dan konversi langsung ke program pemesinan.

Parameter produk:

Fitur Produk:

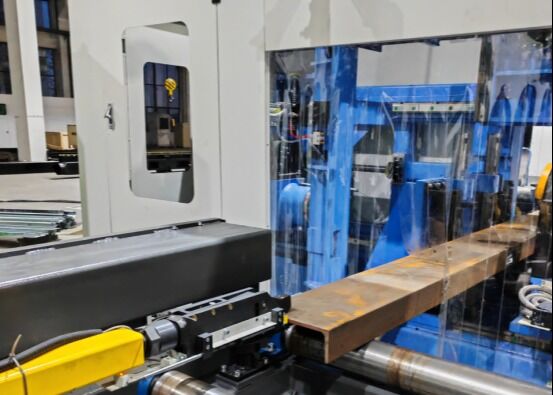

1. Sistem pengumpanan material menggunakan kereta penjepit yang dikontrol CNC yang digerakkan oleh motor servo berkinerja tinggi, menyediakan transportasi material yang cepat bersama dengan akurasi posisi dan kemampuan pengulangan yang luar biasa di seluruh siklus pemesinan.

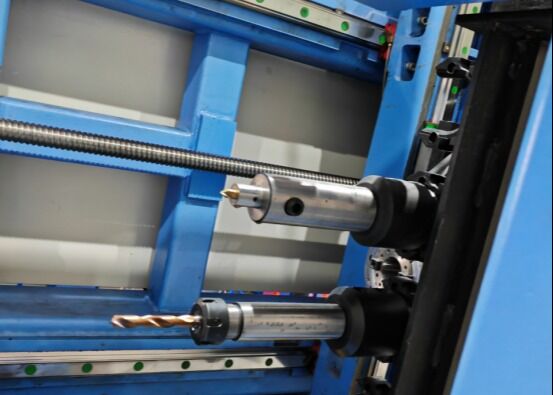

2. Tiga spindel presisi kecepatan tinggi BT40 disusun untuk mengerjakan tiga permukaan bagian balok-H secara bersamaan. Mendukung pengeboran karbida dengan pasokan cairan pendingin internal dan kecepatan spindel hingga 3.000 rpm, sistem ini memberikan efisiensi pengeboran yang unggul, kualitas lubang yang sangat baik, dan evakuasi chip yang efektif melalui konveyor chip tipe rantai yang terintegrasi.

3. Sistem pendingin menggunakan teknologi pelumasan kuantitas minimum (MQL) yang canggih, mendukung mode pendinginan internal dan eksternal. Setiap rakitan spindel dilengkapi dengan nozel pendingin eksternal independen dan antarmuka pendingin internal, memungkinkan pemilihan pendinginan internal, pendinginan eksternal, atau operasi gabungan yang fleksibel agar sesuai dengan aplikasi pemesinan yang berbeda.

4. Sistem Pengubah Alat Otomatis (ATC) opsional memungkinkan penggantian alat sepenuhnya otomatis tanpa intervensi manual, sehingga secara signifikan mengurangi waktu non-produktif sekaligus meningkatkan efisiensi pemesinan dan kapasitas produksi secara keseluruhan.

5. Unit penandaan cakram CNC hidraulik opsional dapat diintegrasikan ke dalam sistem. Digerakkan oleh motor servo presisi, cakram penanda secara otomatis memilih dari 36 karakter berbeda, memberikan penandaan identifikasi yang cepat, akurat, dan konsisten untuk komponen struktural.

6. Fungsi pencoretan dan penyadapan otomatis menghilangkan operasi tata letak manual konvensional. Sistem pemotongan secara akurat menghasilkan garis referensi pengelasan pada flensa dan jaring balok-H, sedangkan fungsi penyadapan secara langsung membuat lubang ulir pada bagian struktural, meningkatkan presisi pemesinan, mengurangi kebutuhan tenaga kerja, dan meningkatkan efisiensi produksi.

7. Selama operasi pengumpanan material dan pemesinan, pengangkatan benda kerja, pemosisian lateral, penjepitan, penguncian, dan pelepasan semuanya digerakkan secara hidraulik, memastikan penanganan benda kerja yang aman, kondisi pemesinan yang stabil, dan kinerja produksi yang sangat andal.

8. Sistem kendali terdiri dari komputer industri yang terintegrasi dengan platform CNC berbasis PLC yang memanfaatkan komponen premium dari produsen yang diakui secara internasional. Berbagai metode pemrograman didukung, sementara data pemesinan yang dihasilkan dari file AutoCAD, TEKLA Structures, DXF, dan DSTV dapat diimpor secara langsung, menyederhanakan prosedur pemrograman dan meningkatkan efisiensi manajemen produksi.

Benda kerja demonstrasi mencakup spesimen balok-H standar dengan berbagai lebar flensa dan ketebalan badan, bersama dengan sampel baja saluran dengan dimensi berbeda, yang secara komprehensif menampilkan kemampuan pemesinan alat berat. Sampel representatif ini dengan jelas menunjukkan posisi lubang yang tepat, lubang berulir berkualitas tinggi, dan hasil penandaan yang tajam dan terbaca, memungkinkan pelanggan, teknisi, dan personel inspeksi mengevaluasi secara akurat presisi pemesinan peralatan, konsistensi pemrosesan, dan kinerja operasional keseluruhan dalam kondisi produksi aktual.

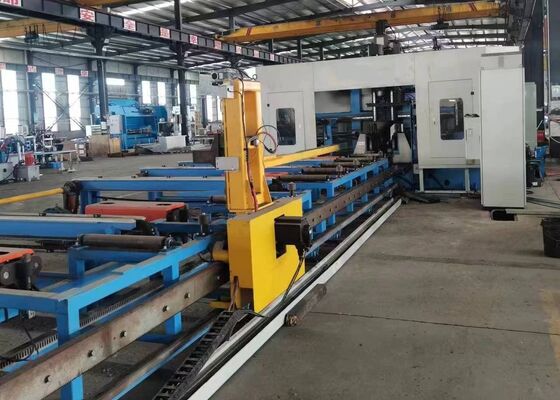

Mesin Pengeboran, Penandaan, dan Penyadapan H-Beam CNC Berkecepatan Tinggi banyak digunakan di fasilitas fabrikasi baja struktural, proyek rekayasa jembatan, dan industri konstruksi baja berat lainnya. Di bengkel fabrikasi baja, perusahaan ini melakukan pengeboran, penyadapan, penandaan, dan penggoresan balok-H dengan presisi tinggi yang digunakan dalam kerangka struktural dan sistem pendukung, menyediakan komponen-komponen yang dikerjakan secara akurat untuk perakitan yang efisien dan kinerja struktural yang dapat diandalkan. Dalam aplikasi konstruksi jembatan, alat berat ini menghasilkan pemesinan presisi pada anggota balok H, sehingga meningkatkan kualitas sambungan, kekuatan struktural, dan keandalan penahan beban jangka panjang. Menggabungkan akurasi pemesinan yang luar biasa, efisiensi produksi yang tinggi, dan kinerja pengoperasian yang dapat diandalkan
