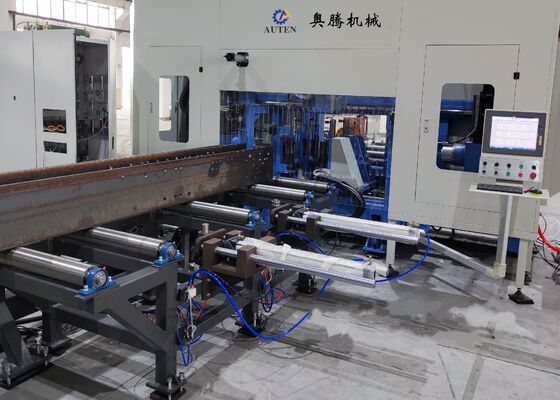

Dilengkapi dengan 3 Spindles CNC H Beam Pengeboran Mesin gergaji Untuk Industri Struktur Baja
Industri aplikasi:
Alat mesin ini dirancang khusus untuk aplikasi pengeboran presisi pada profil baja bagian H. Dilengkapi dengan tiga kecepatan tinggi, spindle pengeboran presisi tinggi,Ini memberikan presisi mesin yang luar biasa, kinerja operasional yang dapat diandalkan, dan fungsionalitas yang ramah pengguna.ini banyak digunakan dalam konstruksi bangunan, pembuatan jembatan, produksi menara transmisi listrik, pembuatan kerangka kisi, dan sektor pengolahan baja terkait lainnya.
Spesifikasi:
| Model |
BHD700/3 |
| H Jangkauan lebar balok (mm) |
100 ~ 700 |
| H Kisaran tinggi balok (mm) |
100 ~ 500 |
| Jangkauan lebar saluran baja (mm) |
100 ~ 700 |
| Rentang ketinggian baja saluran (mm) |
100 ~ 250 |
| Ketebalan maksimum benda kerja (mm) |
40 |
| Panjang benda kerja maksimum (m) |
12 atau 15 (opsional) |
| Pengeboran spindle qty. |
Total 3 spindle, satu spindle pada unit atas, sisi kiri dan sisi kanan masing-masing |
| Spindle hole taper |
BT2 |
| Diameter pengeboran maksimum (mm) |
40 |
| Kekuatan motor spindle (kW) |
Percayalah kepada Allah, 11/15 |
| Kecepatan spindle (r/menit) |
100 ~ 3000 |
| Kecepatan pakan spindle (m/menit) |
0 ~ 10 |
| Kecepatan pakan sumbu X (m/menit) |
0 ~ 20 |
| Kty dari majalah alat |
3 |
| Jenis dan kapasitas majalah alat |
Jenis baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Mengetik disk, 36 karakter, ukuran karakter Φ10mm |
| Sistem CNC |
Bahasa Jerman, Jepang, Cina INVT |
| Metode pendinginan |
Penyejukan semprot, penyejukan internal + penyejukan eksternal |
| Ukuran keseluruhan mesin (m) |
Sekitar 33x5.5x3.5 |
| Total Daya(kW) |
Sekitar 55 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Komponen Mesin Pengeboran CNC
Baris produksi pengeboran CNC terutama terdiri dari bingkai mesin utama, sistem pakan bahan CNC, konveyor pembuangan, unit pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan,Sistem kontrol listrik, dan gerobak pengumpulan serpihan.Konfigurasi canggih ini memungkinkan operasi pengeboran tiga dimensi dan proses produksi sepenuhnya otomatis, memastikan kinerja yang stabil, produktivitas tinggi, dan efisiensi manufaktur yang berkelanjutan.
1. Badan mesin utama

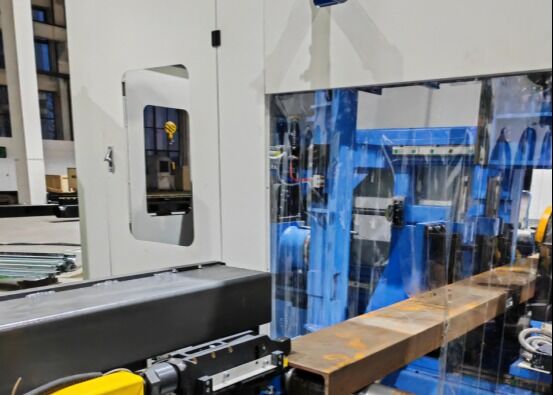

Rakit mesin utama terdiri dari dasar mesin, bingkai tempat tidur, meja geser bergerak, unit kepala spindle, mekanisme penjepit atas, perangkat penjepit sisi, dan majalah alat linier.Tempat tidur mesin dirancang dengan kekakuan superior dan kekuatan strukturalKonstruksi yang kokoh ini menjamin akurasi dimensi jangka panjang.konsistensi pemesinan, dan kinerja operasional yang dapat diandalkan.
2. Sistem pendingin
Alat pengeboran didinginkan melalui pelumasan aerosol canggih dan sistem pendinginan yang menggabungkan udara terkompresi dengan cairan pendingin.mengurangi biaya operasi, mengurangi keausan alat, dan mendukung praktik manufaktur yang bertanggung jawab terhadap lingkungan.memastikan pendinginan yang terus menerus dan efisien sepanjang siklus pengeboran.
3Sistem pelumasan.
Sistem pelumasan menggabungkan kombinasi fungsi pelumasan otomatis terpusat dan pelumasan manual.Unit pelumasan terpusat memasok pelumasan yang tepat dan konsisten untuk panduan linier yang ditunjuk dan sekrup bolaPengaturan ini memastikan operasi mesin yang dapat diandalkan, mengurangi persyaratan pemeliharaan, dan memperpanjang umur layanan peralatan.

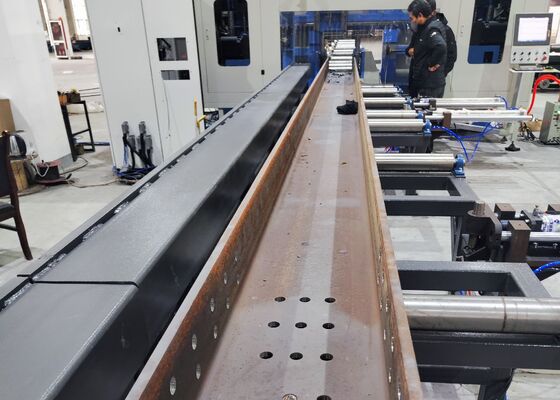

Alat mesin ini dibangun khusus untuk pengeboran, mengetuk, dan menandai operasi pada balok H, baja saluran, dan berbagai bagian baja struktural.Ini mampu memproses benda kerja dengan dimensi dan spesifikasi yang berbeda sambil mempertahankan presisi yang luar biasa dan produktivitas di seluruh proses pemesinanSelama demonstrasi peralatan, sampel H-beam standar dengan lebar flange yang berbeda dan ketebalan web, bersama dengan sampel baja saluran dengan ukuran yang berbeda,biasanya digunakan untuk menampilkan kemampuan mesinBagian kerja demonstrasi ini dengan jelas menunjukkan posisi lubang yang tepat, pembentukan benang berkualitas tinggi, dan hasil penandaan yang jelas, sepenuhnya memvalidasi akurasi mesin yang luar biasa.keandalan, dan kinerja dalam kondisi produksi praktis.
Mesin Pengeboran H-Beam CNC Berkecepatan Tinggi banyak digunakan di fasilitas manufaktur baja struktural dan proyek konstruksi jembatan.melakukan pengeboran presisi tinggi pada balok H yang digunakan dalam rangka struktural dan perakitan pendukung, memberikan dasar yang dapat diandalkan untuk pembuatan dan pemasangan yang akurat.Meningkatkan integritas struktur dan memastikan kemampuan beban jangka panjangDengan produktivitas yang unggul, akurasi mesin, dan keandalan operasional, peralatan ini memberikan dukungan manufaktur penting untuk proyek infrastruktur besar,berkontribusi pada pelaksanaan proyek yang efisien dan penyelesaian tepat waktu.
