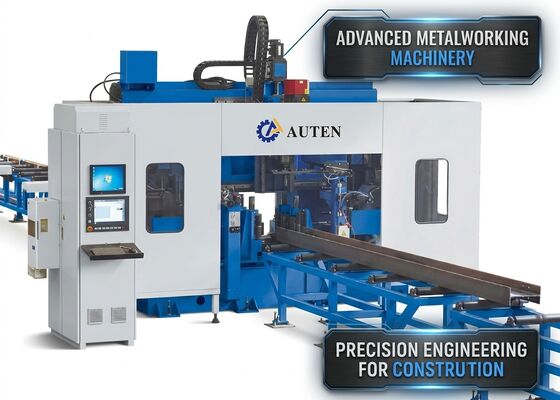

55KW Total Power Cnc I Beam Pengeboran Mesin Pengolahan gergaji Baris 3 Majalah alat
Industri aplikasi:
Alat mesin ini dibangun khusus untuk pengeboran pada profil baja bagian H. Dilengkapi dengan tiga spindel pengeboran presisi kecepatan tinggi, ia memberikan akurasi mesin yang luar biasa,kinerja yang dapat diandalkanSebagai bagian penting dari peralatan untuk industri baja struktural, ia banyak digunakan dalam konstruksi bangunan, pembuatan jembatan, menara transmisi listrik,struktur kisi, dan berbagai aplikasi manufaktur baja lainnya.
Spesifikasi:
| Model |
BHD700/3 |
| H Jangkauan lebar balok (mm) |
100 ~ 700 |
| H Kisaran tinggi balok (mm) |
100 ~ 500 |
| Jangkauan lebar saluran baja (mm) |
100 ~ 700 |
| Rentang ketinggian baja saluran (mm) |
100 ~ 250 |
| Ketebalan maksimum benda kerja (mm) |
40 |
| Panjang benda kerja maksimum (m) |
12 atau 15 (opsional) |
| Pengeboran spindle qty. |
Total 3 spindle, satu spindle pada unit atas, sisi kiri dan sisi kanan masing-masing |
| Spindle hole taper |
BT2 |
| Diameter pengeboran maksimum (mm) |
40 |
| Kekuatan motor spindle (kW) |
Percayalah kepada Allah, 11/15 |
| Kecepatan spindle (r/menit) |
100 ~ 3000 |
| Kecepatan pakan spindle (m/menit) |
0 ~ 10 |
| Kecepatan pakan sumbu X (m/menit) |
0 ~ 20 |
| Kty dari majalah alat |
3 |
| Jenis dan kapasitas majalah alat |
Jenis baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Mengetik disk, 36 karakter, ukuran karakter Φ10mm |
| Sistem CNC |
Bahasa Jerman, Jepang, Cina INVT |
| Metode pendinginan |
Penyejukan semprot, penyejukan internal + penyejukan eksternal |
| Ukuran keseluruhan mesin (m) |
Sekitar 33x5.5x3.5 |
| Total Daya(kW) |
Sekitar 55 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Komponen Mesin Pengeboran CNC
Baris produksi pengeboran CNC terutama terdiri dari bingkai mesin utama, sistem makan CNC, outfeed conveyor, sistem pendingin, unit hidrolik, sistem pneumatik, sistem pelumasan,Sistem kontrol listrik, dan troli pengumpulan sampah. jalur mengadopsi desain tempat tidur tetap dikombinasikan dengan mekanisme pendukung benda kerja bergerak.Konfigurasi ini memungkinkan operasi pengeboran tiga dimensi dan produksi sepenuhnya otomatis, memastikan kinerja manufaktur yang efisien, stabil, dan berkelanjutan.
1. Badan mesin utama

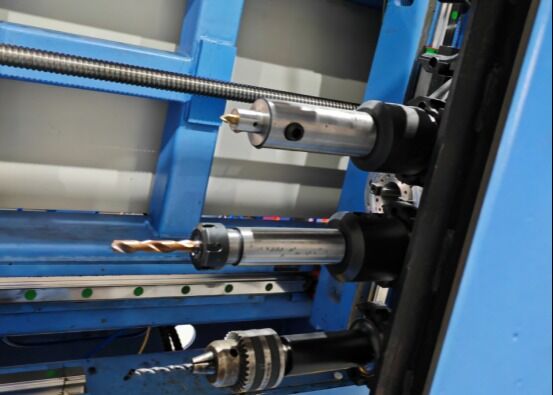

Rakit mesin utama terdiri dari dasar mesin, tempat tidur, meja geser bergerak, headstock spindle, unit penjepit atas, perangkat penjepit sisi, dan majalah alat tipe baris.Tempat tidur mesin dirancang dengan kekakuan yang luar biasa dan stabilitas strukturalKonstruksi yang kuat ini memastikan presisi pemesinan yang konsisten dan keandalan operasi jangka panjang.
2. Sistem pendingin
Alat pengeboran didinginkan melalui sistem pendinginan aerosol canggih yang menggabungkan udara terkompresi dengan cairan pendingin.mengurangi biaya operasi, mengurangi keausan alat, dan mendukung produksi yang bertanggung jawab terhadap lingkungan.memastikan pendinginan yang terus menerus dan efektif selama proses pengeboran.
3Sistem pelumasan.
Sistem pelumasan menggabungkan fungsi pelumasan otomatis terpusat dan fungsi pelumasan manual.Unit pelumasan terpusat memberikan pelumasan yang tepat untuk jalur panduan linier yang ditunjuk dan sekrup bola, sementara titik pelumasan bantu dipertahankan secara manual untuk memastikan operasi mesin yang dapat diandalkan dan masa pakai yang diperpanjang.
Alat mesin ini secara khusus dikembangkan untuk pengeboran, mengetuk, dan menandai operasi pada balok H, baja saluran, dan berbagai profil baja struktural.Ini dapat secara efisien memproses benda kerja dari berbagai ukuran dan spesifikasi sambil mempertahankan presisi tinggi dan produktivitas sepanjang siklus pemesinanSelama demonstrasi peralatan, sampel H-beam standar dengan lebar flange yang berbeda dan ketebalan web, serta sampel baja saluran dengan dimensi yang berbeda,biasanya digunakan untuk menampilkan kemampuan pemrosesanSampel demonstrasi ini dengan jelas menggambarkan posisi lubang yang akurat, kualitas tinggi benang mengetuk, dan hasil penandaan yang berbeda,sepenuhnya menunjukkan presisi mesin yang unggul dan kinerja yang dapat diandalkan dalam aplikasi dunia nyata.
Mesin Pengeboran H-Beam CNC Berkecepatan Tinggi banyak digunakan di fasilitas manufaktur baja struktural dan proyek konstruksi jembatan.melakukan operasi pengeboran presisi tinggi pada balok H yang digunakan dalam rangka struktural dan sistem pendukung, memberikan dasar yang dapat diandalkan untuk perakitan dan pemasangan yang akurat.meningkatkan kekuatan struktural dan memastikan kinerja beban jangka panjangDengan produktivitas tinggi dan kemampuan mesin yang dapat diandalkan, peralatan ini memberikan dukungan penting untuk proyek infrastruktur besar,berkontribusi pada pelaksanaan proyek yang efisien dan penyelesaian tepat waktu.
