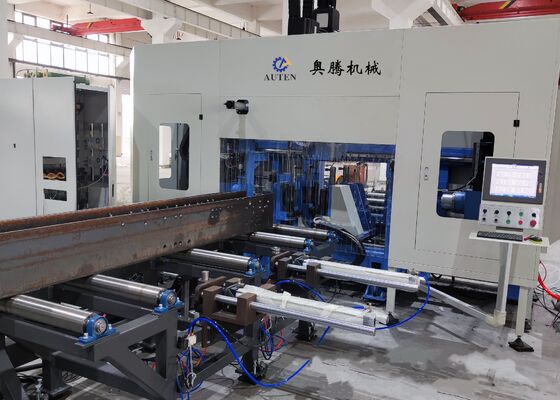

Mesin Bor H Beam CNC Kecepatan Tinggi Industri Struktur Baja Spindel Utama BT40

Industri Struktur Baja Mesin Pengeboran H Beam CNC Berkecepatan Tinggi BT40 Spindle Utama

Pengantar Produk:

Pusat pengolahan ini dirancang dengan ahli untuk operasi pengeboran pada balok H. Dilengkapi dengan tiga spindel pengeboran presisi kecepatan tinggi,Hal ini memastikan efisiensi yang luar biasa dalam pengeboran benda kerjaDengan akurasi pemesinan yang luar biasa dan fitur operasi yang intuitif, peralatan ini merupakan solusi kinerja tinggi yang penting dalam industri struktur baja.Hal ini banyak digunakan di seluruh sektor kritis seperti teknik konstruksi, infrastruktur jembatan, pembuatan tiang menara, dan proyek struktur grid.

Informasi konfigurasi produk:

Fitur Produk

1. Mesin pengeboran dan pemotongan H-beam 3D ini terdiri dari kerangka mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan, sistem pelumasan,tempat sampahDengan struktur tempat tidur yang tetap dan konfigurasi benda kerja yang bergerak, mesin ini dirancang dengan ahli untuk pengolahan balok H berskala besar.Ini mendukung alur kerja produksi terus menerus dan diakui secara luas untuk tingkat otomatisasi yang tinggi.

2. Struktur mesin pengeboran terdiri dari tempat tidur, perakitan meja geser CNC, perangkat pendukung, unit penekanan atas, unit penekanan samping, dan sistem deteksi.Komponen meja geser CNC termasuk sisi tetap, sisi bergerak, dan meja geser CNC unit atas. dirancang khusus untuk aplikasi bor H-beam, kumpulan meja geser memiliki plat geser, dasar meja geser,kepala spindle, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, panduan linier, dan sekrup timbal.

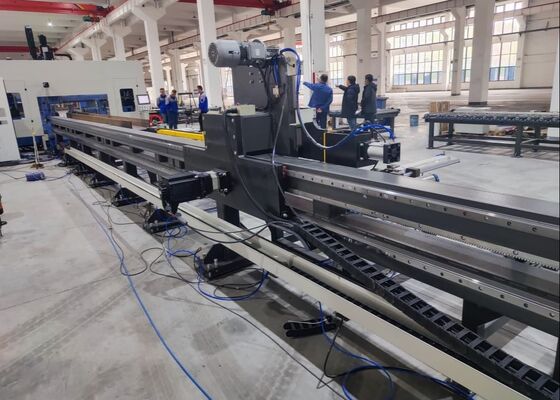

3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator. servo motor mendorong manipulator, memungkinkan gerakan H-beam sepanjang sumbu X,Dengan demikian memastikan pakan yang tepat dan posisi yang tepat dari benda kerja.

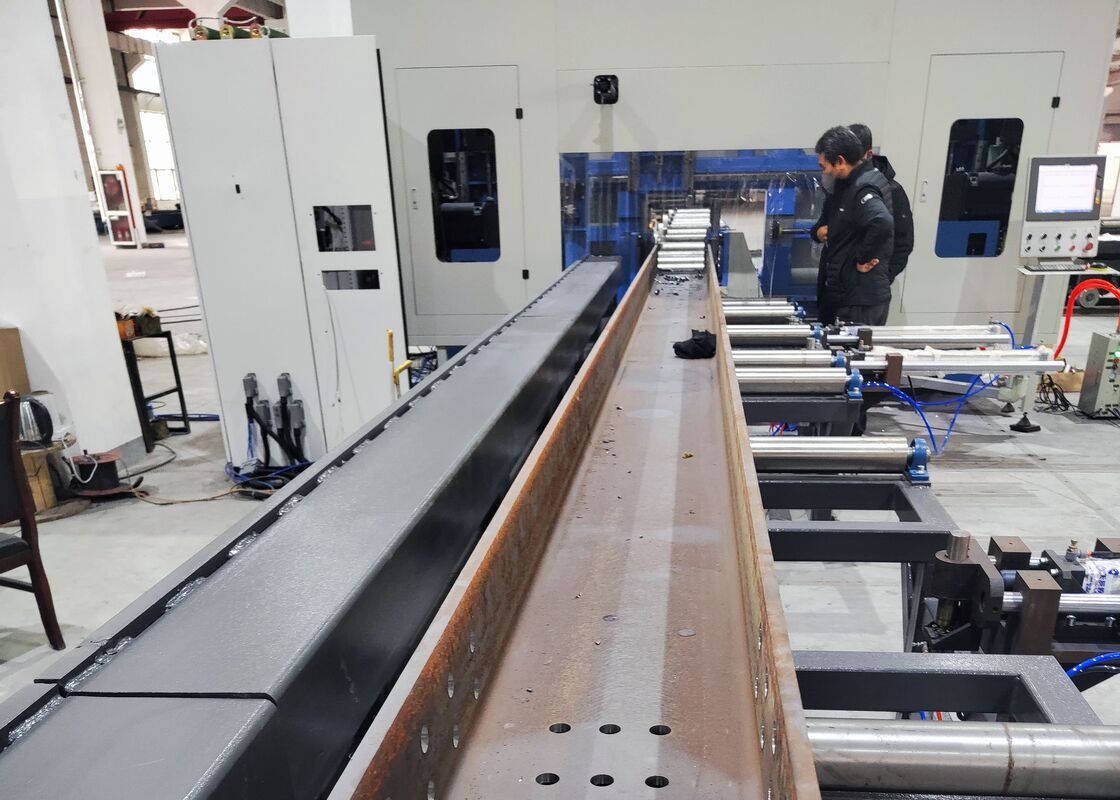

4Sistem conveyor material terdiri dari konveyor in-feeding dan out-feeding.semua dirancang khusus untuk mengangkut baja kosong berprofil, memfasilitasi posisi sumbu Y dari kosong, dan bekerja sama dengan sistem CNC untuk menyelesaikan proses makanan material.yang terdiri dari bahan penyangga saluran dan rol pendukung, didedikasikan untuk mengangkut benda kerja yang sudah jadi.

5Sistem pendingin mengintegrasikan metode pendinginan internal dan eksternal, menggunakan kabut minyak untuk mendinginkan lubang.meningkatkan efisiensi biaya, mendukung keberlanjutan lingkungan, dan mengurangi keausan bor.

6Sistem hidraulik menggerakkan unit menekan atas, unit menekan sisi, silinder alat, dan komponen terkait lainnya.

7Sistem pneumatik dirancang untuk menyediakan tenaga ke manipulator, silinder pengujian, dan peralatan serupa lainnya.

8Sistem pelumasan menggunakan kombinasi metode pelumasan terpusat dan manual.Pengotoran terpusat terutama digunakan untuk pelumasan terjadwal dan tepat dari panduan linier utama dan sekrup timbal.

9Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya.Program pemrosesan dibuat dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program-program ini dapat disimpan, diambil, ditampilkan, dan ditransmisikan kapan saja berdasarkan nomor bagian.sementara juga memungkinkan kontrol sepenuhnya otomatis di seluruh siklus pemrosesan.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesSampel yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan peralatan untuk mencapai penempatan lubang yang tepat, benang yang halus, dan pola penandaan yang jelas.Dengan demikian secara menyeluruh menunjukkan akurasi tinggi dan keandalan dalam skenario aplikasi dunia nyata.

Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di pabrik manufaktur struktur baja dan proyek konstruksi jembatan.menyediakan pemesinan presisi untuk balok H yang digunakan dalam bingkai dan struktur pendukungPada konstruksi jembatan, mesin ini melakukan pengeboran presisi tinggi pada balok H,meningkatkan integritas struktur jembatan dan memungkinkan mereka untuk menahan beban jangka panjang secara efektifDengan efisiensi operasional yang luar biasa, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini, memfasilitasi kemajuan proyek terkait yang lancar dan tepat waktu.
