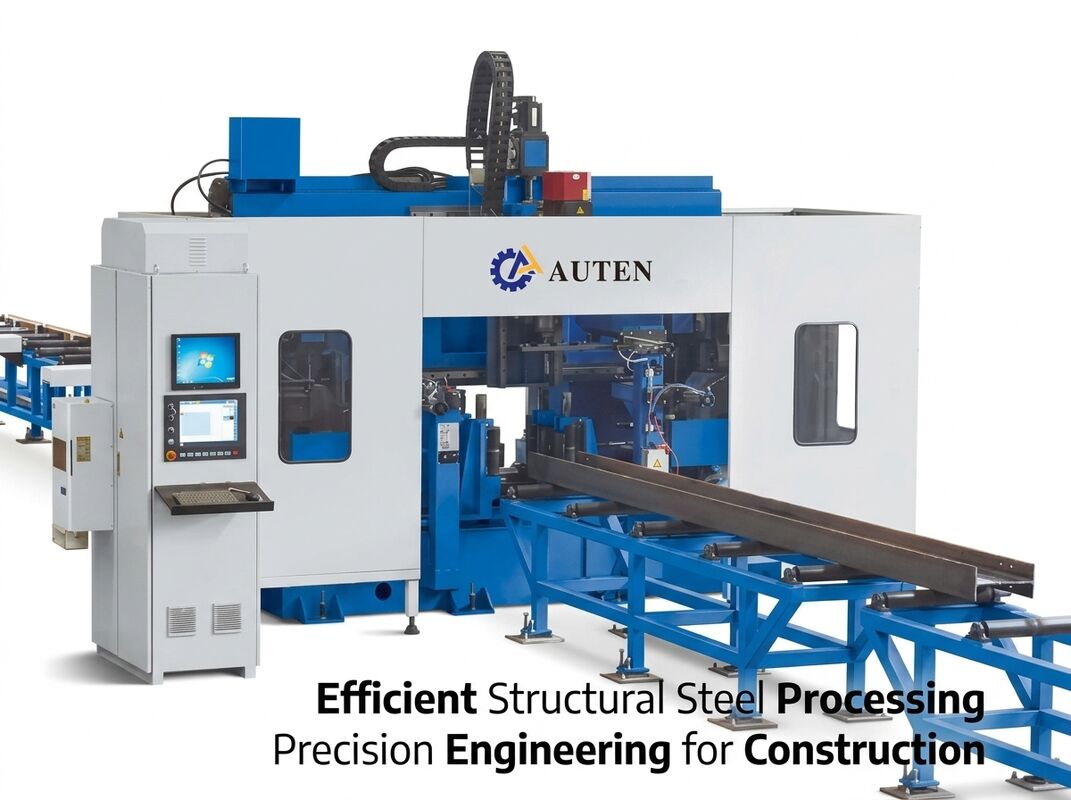

Proyek Jembatan Teknik Konstruksi Menggunakan Mesin Pengeboran Cnc Beam Line BT40 Spindle Utama
Industri aplikasi:
Alat mesin ini dirancang khusus untuk operasi pengeboran pada baja berbentuk H. Ini menggunakan tiga kecepatan tinggi, spindle pengeboran presisi untuk melakukan pengeboran benda kerja,memberikan akurasi pemesinan yang luar biasa dan operasi yang ramah penggunaSebagai peralatan inti efisiensi tinggi dalam industri struktur baja, ia menemukan aplikasi yang luas dalam teknik konstruksi, proyek jembatan, menara transmisi, kerangka kisi,dan sektor terkait lainnya.
Spesifikasi:
| Parameter sinar H |
Max. Ukuran Lebar x Tinggi |
700 × 500 mm |
| Min. Ukuran Lebar x Tinggi |
100 × 100 mm |
| Panjang balok |
2000-12200 mm |
| Spindel utama |
Qty. |
3 |
| Model |
BT2 |
| Kekuatan motor |
11 kW |
| Kecepatan spindle |
100 ∼ 3000 r/min |
| Diameter lubang |
φ5 φ30 mm |
| sumbu CNC |
Daya servo motor sumbu X |
Sekitar 5 kW |
| Daya servo motor sumbu posisi pengeboran horizontal |
Sekitar 1,5 kW |
| Daya servo motor sumbu posisi pengeboran vertikal |
Sekitar 3 kW |
| Servo motor pengisian pengeboran |
Sekitar 2 kW |
| Majalah alat |
Qty. |
3 |
| Jenis |
Gaya baris |
| Kapasitas majalah alat |
4 x 3 |
| Keakuratan Pengolahan |
Penyimpangan jarak lubang |
Dua lubang dalam jarak 1 meter |
± 0.5 |
| Nilai penyimpangan yang diizinkan meningkat ± 0,2 mm untuk setiap 1 meter tambahan dari jarak lubang, dan maksimum tidak melebihi ± 2 mm |
| Penyimpangan margin akhir |
±1,0 mm |
| Ukuran mesin |
Sekitar 33x5.5x3.3m |
Komponen Mesin Pengeboran CNC

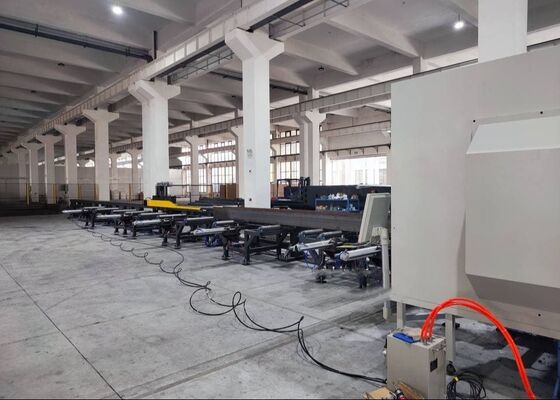

Baris mesin pengeboran CNC terutama terdiri dari komponen utama, termasuk bingkai mesin utama, sistem makan CNC, outfeeding conveyor, sistem pendingin, sistem hidrolik, sistem pneumatik,sistem pelumasan, sistem listrik, dan gerobak pengumpulan barang bekas.Konfigurasi ini memberikan kemampuan pengeboran 3D, memungkinkan proses produksi sepenuhnya otomatis dan memastikan operasi manufaktur yang efisien, konsisten, dan dapat diandalkan.
1. Badan mesin utama
Tubuh mesin utama terutama terdiri dari dasar, tempat tidur, meja geser bergerak, headstock, perangkat penekanan atas, perangkat penekanan sisi, dan majalah alat tipe baris.Tempat tidur ini ditandai dengan kekakuan dan stabilitas yang luar biasa, yang memungkinkan untuk menahan kekuatan dan getaran yang dihasilkan selama operasi mesin berkecepatan tinggi.Kekuatan struktural ini memastikan bahwa alat mesin mempertahankan presisi pemesinan yang konsisten di semua tahap operasi.
2. Sistem pendingin
Pengeboran didinginkan menggunakan sistem pendinginan aerosol, yang menggabungkan udara terkompresi dengan air pendinginan.keberlanjutan lingkungan, dan mengurangi keausan bor bit.memungkinkan penyesuaian yang nyaman dari posisi semprot untuk memastikan pendinginan terus menerus dan efektif dari bor selama operasi.
3Sistem pelumasan.
Sistem ini menggunakan pengaturan pelumasan hibrida, mengintegrasikan metode terpusat dan manual.pelumasan terjadwal untuk panduan linier yang ditunjuk dan sekrup timbal, sementara semua titik pelumasan yang tersisa dilayani secara manual.

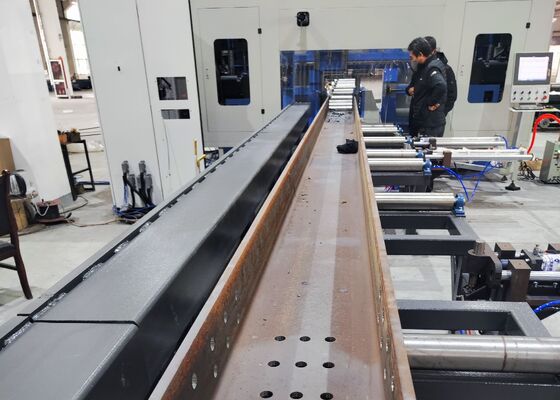

Alat mesin ini dirancang khusus untuk pengeboran, mengetuk, dan menandai operasi pada balok H, baja saluran, dan berbagai macam benda kerja baja lainnya.Ini mengakomodasi komponen baja dari spesifikasi yang berbeda sambil mempertahankan presisi tinggi dan efisiensi operasional sepanjang seluruh siklus pengolahanSelama sesi demonstrasi,mesin secara efektif menampilkan kemampuannya menggunakan sampel H-beam standar (dengan berbagai lebar flange dan ketebalan web) dan sampel baja saluran dengan dimensi yang berbedaBagian-bagian demonstrasi ini dengan jelas menggambarkan kemampuan mesin untuk mencapai posisi lubang yang tepat, benang yang ditekan dengan tepat,dan pola penandaan yang terdefinisi dengan baik menunjukkan akurasi dan keandalan yang luar biasa dalam aplikasi praktis.
Mesin Pengeboran H Beam CNC Berkecepatan Tinggi terutama digunakan di bengkel pembuatan struktur baja dan proyek konstruksi jembatan.melakukan pemesinan presisi pada balok H yang digunakan dalam rangka dan elemen pendukung, memberikan dasar yang dapat diandalkan untuk perakitan struktur baja yang akurat dan stabil.meningkatkan integritas struktural dan memastikan kapasitas jembatan untuk menahan beban jangka panjangEfisiensi operasionalnya yang luar biasa memberikan dukungan teknis yang dapat diandalkan untuk sektor infrastruktur kritis ini, memfasilitasi pelaksanaan proyek yang lancar dan tepat waktu.
