Pengantar Produk:

Pusat pengolahan ini dirancang dengan cermat untuk operasi pengeboran pada balok H. Dilengkapi dengan tiga spindel pengeboran presisi kecepatan tinggi,memberikan efisiensi yang luar biasa dalam proses pengeboran pada benda kerjaDengan akurasi pemesinan yang unggul dan fitur operasional yang ramah pengguna, peralatan ini berfungsi sebagai solusi kinerja tinggi yang sangat diperlukan di sektor struktur baja.Hal ini banyak digunakan di seluruh industri utama seperti teknik konstruksi, infrastruktur jembatan, pembuatan tiang menara, dan proyek struktur grid.

Informasi konfigurasi produk:

Fitur Produk

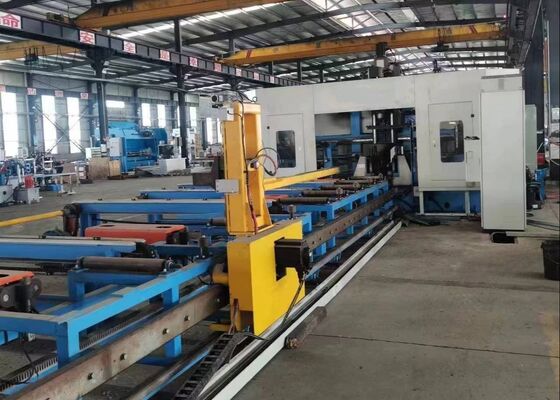

1Mesin pengeboran dan pemotongan H-beam 3D ini terutama terdiri dari struktur mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan,sistem pelumasanDengan struktur tempat tidur tetap dan konfigurasi benda kerja yang bergerak, mesin ini dirancang secara optimal untuk memproses balok H berskala besar.Ini mendukung operasi produksi terus menerus dan diakui untuk tingkat otomatisasi yang maju.

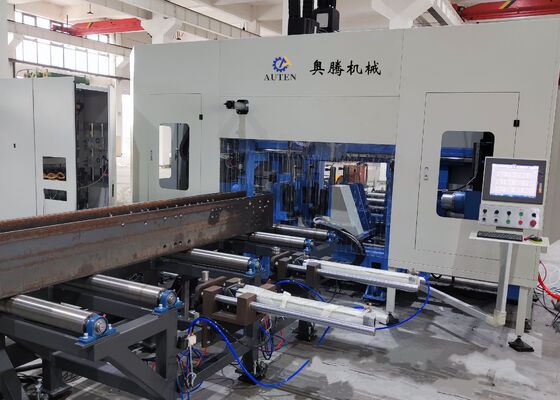

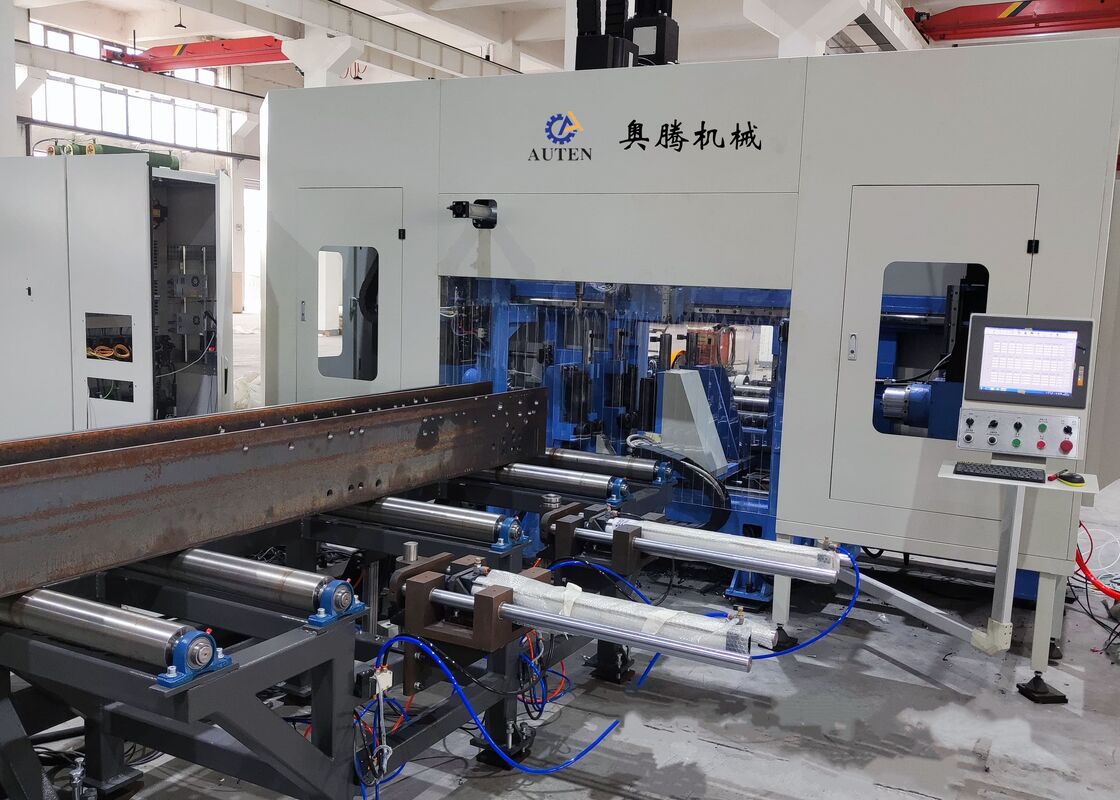

2. Struktur mesin pengeboran terdiri dari tempat tidur, perakitan meja geser CNC, perangkat pendukung, unit penekanan atas, unit penekanan samping, dan sistem deteksi.Komponen meja geser CNC termasuk sisi tetap, sisi bergerak, dan meja geser CNC unit atas. dirancang khusus untuk operasi pengeboran H-beam, kumpulan meja geser terdiri dari plat geser, dasar meja geser,kepala spindle, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, panduan linier, dan sekrup timbal.

3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator.Servo motor kekuatan manipulator untuk memfasilitasi gerakan H-balok sepanjang sumbu X, memastikan pakan yang tepat dan posisi yang tepat dari benda kerja.

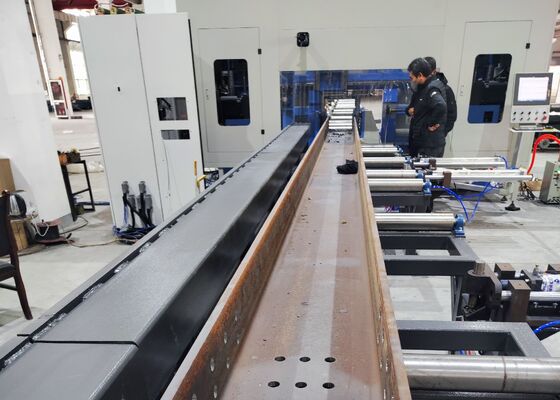

4Konveyor material terdiri dari konveyor in-feeding dan out-feeding. Konveyor in-feeding dilengkapi dengan bracket conveyor, rol pendukung, dan perangkat dorong samping,semua dirancang khusus untuk mengangkut baja kosong berprofil, mencapai posisi sumbu Y dari kosong, dan beroperasi bersamaan dengan sistem CNC pakan untuk menyelesaikan proses pakan bahan.yang terdiri dari bahan penyangga saluran dan rol pendukung, didedikasikan untuk mengangkut benda kerja yang sudah jadi.

5Sistem pendinginan menggabungkan metode pendinginan internal dan eksternal, menggunakan kabut minyak untuk mendinginkan lubang.meningkatkan efisiensi biaya, mempromosikan keberlanjutan lingkungan, dan meminimalkan keausan bor.

6Sistem hidraulik menyediakan daya untuk unit penekanan atas, unit penekanan sisi, silinder alat, dan komponen terkait lainnya.

7Sistem pneumatik dirancang untuk memasok tenaga ke manipulator, silinder pengujian, dan peralatan serupa lainnya.

8Sistem pelumasan menggunakan kombinasi teknik pelumasan terpusat dan manual.Pengotoran terpusat terutama digunakan untuk pelumasan terjadwal dan tepat dari panduan linier utama dan sekrup timbal.

9Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya.Program pemrosesan dihasilkan dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program-program ini dapat disimpan, diambil, ditampilkan, dan ditransmisikan kapan saja berdasarkan nomor bagian.sementara juga mendukung kontrol sepenuhnya otomatis untuk seluruh siklus pemrosesan.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsSampel yang ditampilkan dalam demonstrasi ini dengan jelas menyoroti kemampuan peralatan untuk mencapai penempatan lubang yang tepat, benang yang halus dan pola penandaan yang jelas,Dengan demikian secara menyeluruh menunjukkan akurasi dan keandalan yang tinggi dalam skenario aplikasi praktis.

Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di fasilitas manufaktur struktur baja dan proyek konstruksi jembatan.memberikan pemesinan presisi untuk balok H yang digunakan dalam bingkai dan struktur pendukungPada konstruksi jembatan, mesin ini melakukan pengeboran presisi tinggi pada balok H,meningkatkan integritas struktur jembatan dan memungkinkan mereka untuk secara efektif menahan beban jangka panjangDengan efisiensi operasional yang luar biasa, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur penting ini, memastikan kemajuan proyek terkait dengan lancar dan tepat waktu.
