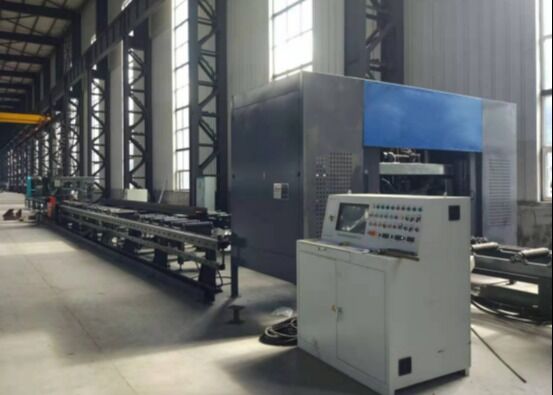

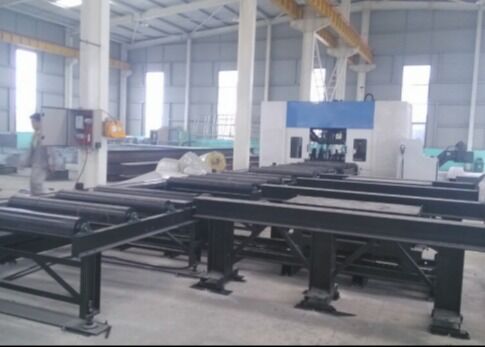

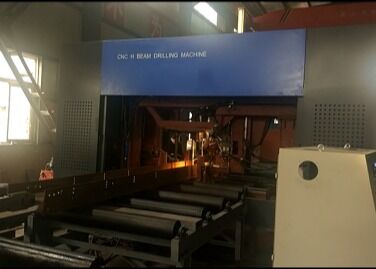

Struktur baja Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power Mesin Pengeboran CNC
Aplikasi:
Peralatan perforasi, pengeboran, dan penandaan pelat CNC ini dirancang khusus untuk melakukan pengeboran, mengetuk, menandai, dan mencetak operasi pada berbagai jenis baja, termasuk baja bagian H,baja saluranIni banyak digunakan dalam industri struktur baja, seperti konstruksi bangunan, konstruksi garasi, pembuatan menara, dan rekayasa struktur grid.
Spesifikasi:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Lebar balok
rentang(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
H Tinggi balok
rentang(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Besi saluran
rentang lebar(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100 ~ 1250 |
|
Besi saluran
kisaran tinggi(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Maks. benda kerja
ketebalan(mm)
|
40 |
40 |
80 |
80 |
|
Maks. benda kerja
panjang (m)
|
12 atau 15 (opsional) |
|
Spindel pengeboranAku tidak tahu.
|
Total 3 spindel, satu spindel pada unit atas,sisi kiri
dan sisi kananmasing-masing
|
|
Lubang spindle
kerucut
|
BT2 |
BT2 |
BT2 |
BT2 |
|
Max.pengeboran
diameter (mm)
|
40 |
40 |
40 |
40 |
|
Motor spindledaya
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Kecepatan spindle
(r/menit)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Pemanfaatan spindle
kecepatan(m/menit)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Pemanfaatan sumbu Xkecepatan
(m/menit)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Kty alatmajalah
|
3 |
3 |
3 |
3 |
|
Majalah alat
jenisdan kapasitas
|
Jenis baris, 3x4 (opsional) |
|
Unit penandaan(opsional)
|
Mengetik disk, 36 karakter, ukuran karakter Φ10mm
|
| Sistem CNC |
Jerman, Jepang, Cina INVT
|
| Metode pendinginan |
Penyejukan semprot, penyejukan internal + penyejukan eksternal |
|
Secara keseluruhanukuran (m)
|
Sekitar 32x5x3.5 |
Sekitar 33x5.5x3.5 |
Sekitar 33x5.5x3.5 |
Sekitar 33x6x3.5 |
| Kekuatan total (kW) |
Sekitar 55 |
Sekitar 55 |
Sekitar 60 |
Sekitar 60 |
Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan.
1Solusi pengeboran penting dan khusus untuk industri struktur baja bangunan.
2. mampu secara bersamaan mengebor lubang pada tiga permukaan balok H dan baja saluran, memberikan presisi tinggi dan efisiensi.
3Dilengkapi dengan 7 poros CNC, memungkinkan otomatis, pakan yang tepat dan posisi.
4. Mampu mengenali AUTOCAD dan DSTV gambar workpiece dan mengubahnya ke dalam program mesin.
Fitur Produk
1Sistem penandaan disk hidrolik tersedia sebagai fitur opsional. Disk diposisikan menggunakan motor servo dan dapat dengan cepat menandai hingga 36 karakter yang berbeda.
2Fungsi menulis dan mengetuk otomatis menggantikan proses menulis manual konvensional.Alat pencetakan digunakan untuk menandai posisi pelat untuk operasi pengelasan berikutnya pada H-beam flanges dan web, mengurangi waktu dan tenaga kerja sambil meningkatkan presisi. Mengetuk juga dapat dilakukan pada flang dan jaring balok H, secara signifikan meningkatkan efisiensi produksi.
3. Pengetatan benda kerja selama makan dan pengolahan, serta mengangkat panjang penjepit, mendorong samping penjepit, dan mengamankan dan melepaskan penjepit,semuanya dikelola oleh sistem hidrolikHal ini memastikan operasi yang dapat diandalkan dari peralatan sepanjang proses.
4Sistem kontrol terdiri dari komputer pusat dan PLC, dengan komponen kunci yang berasal dari merek internasional yang bergengsi.memungkinkan operator untuk dengan mudah memodifikasi dan mengedit berbagai programData desain struktural, termasuk file DXF dan DSTV yang dihasilkan oleh sistem AutoCAD atau TEKLA Structures pihak ketiga, dapat diimpor dengan lancar.
Selama sesi demonstrasi sampel, CNC balok pelat logam pengeboran, penandaan, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesSampel yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan mesin alat untuk mencapai posisi lubang yang tepat, benang yang halus,dan pola penandaan yang jelas sehingga sepenuhnya menunjukkan akurasi dan keandalan yang tinggi dalam pengaturan aplikasi praktis.
Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di bengkel pembuatan struktur baja dan proyek konstruksi jembatan.melakukan pemesinan presisi pada balok H yang digunakan dalam rangka dan sistem pendukung, memberikan dasar yang kuat untuk perakitan stabil struktur baja. Dalam konteks konstruksi jembatan, ia melakukan pengeboran presisi tinggi pada balok H,yang tidak hanya meningkatkan integritas struktural jembatan tetapi juga memastikan kemampuan mereka untuk menahan beban jangka panjangDengan efisiensi operasionalnya yang tinggi, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini, memastikan kemajuan proyek terkait dengan lancar.
