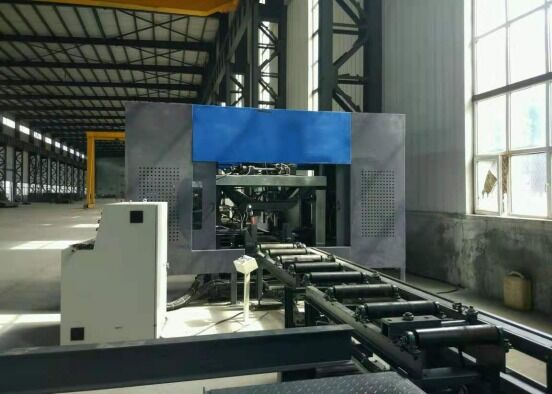

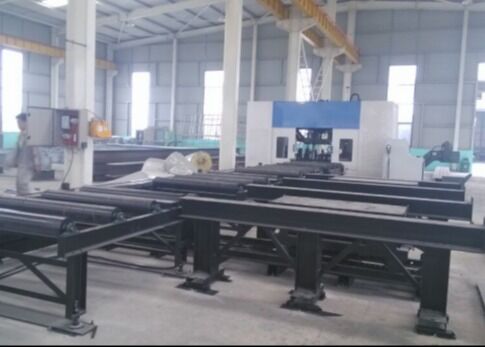

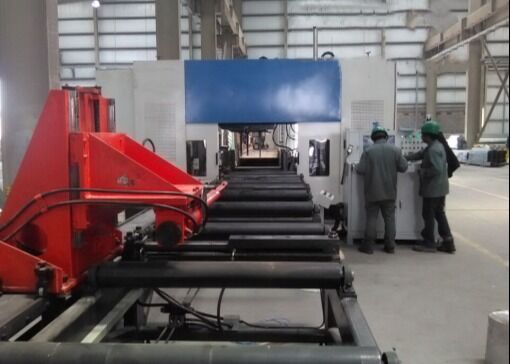

Mesin Bor CNC H-Beam Model BHD1000/3 Peralatan Penandaan Bor Balok CNC H 3D
Pengantar Produk:
Mesin bor H-beam CNC ini dirancang khusus untuk mengebor, mengetap, menandai, dan menggores baja berbentuk H, baja kanal, baja sudut, dan bahan logam lainnya. Mesin ini banyak digunakan dalam industri struktur baja, dengan aplikasi yang mencakup bangunan, garasi, menara, dan struktur kisi.
1. Solusi pengeboran yang vital dan terspesialisasi untuk konstruksi kerangka baja.
2. Mampu mengebor lubang secara bersamaan pada tiga permukaan balok H dan kanal, memberikan presisi dan produktivitas yang luar biasa.
3. Dilengkapi dengan 7 sumbu CNC untuk pengumpanan dan pemosisian otomatis penuh yang akurat.
4. Kompatibel dengan gambar benda kerja AUTOCAD dan DSTV, mengubahnya menjadi program pemesinan dengan mulus.
Parameter Produk:
| Model |
BHD1000/3 |
| Rentang lebar balok H (mm) |
100~1000 |
| Rentang tinggi balok H (mm) |
100~500 |
| Rentang lebar baja kanal (mm) |
100~1000 |
| Rentang tinggi baja kanal (mm) |
100~250 |
| Ketebalan benda kerja maks. (mm) |
80 |
| Panjang benda kerja maks. (m) |
12 atau 15 (opsional) |
| Jumlah spindel bor |
Total 3 spindel, satu spindel pada unit atas, sisi kiri dan kanan masing-masing |
| Lubang spindel tirus |
BT40 |
| Diameter bor maks. (mm) |
40 |
| Daya motor spindel (kW) |
11/15 |
| Kecepatan spindel (r/menit) |
100~3000 |
| Kecepatan pengumpanan spindel (m/menit) |
0~10 |
| Kecepatan pengumpanan sumbu X (m/menit) |
0~20 |
| Jumlah majalah alat |
3 |
| Jenis dan kapasitas majalah alat |
Tipe baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Pengetikan cakram, 36 karakter, ukuran karakter Φ10mm |
| Sistem CNC |
Jerman, Jepang, China INVT |
| Metode pendinginan |
Pendinginan semprot, pendinginan internal + pendinginan eksternal |
| Ukuran Keseluruhan Mesin (m) |
Sekitar 33x5.5x3.5 |
| Total Daya (kW) |
Sekitar 60 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan persyaratan spesifik pelanggan. |
Fitur Produk:
1. Sistem pengumpanan mesin gergaji balok dilengkapi dengan mekanisme penjepit dan pengumpanan kereta yang dikontrol CNC, memastikan operasi yang cepat dan akurasi pemosisian yang tepat.
2. Tiga spindel berkecepatan tinggi BT40 digunakan untuk mengebor tiga sisi balok H. Dilengkapi dengan mata bor karbida, spindel ini dapat mencapai kecepatan rotasi hingga 3000 RPM. Konfigurasi ini menjamin efisiensi pemrosesan yang tinggi dan kinerja pengeboran yang unggul. Serpihan yang dihasilkan selama proses pengeboran secara efektif dihilangkan oleh konveyor serpihan tipe rantai.
3. Sistem pendinginan jalur bor balok CNC menggunakan teknologi pendinginan kabut, menyediakan fungsi pendinginan internal dan eksternal. Setiap unit spindel bor dilengkapi dengan nosel pendinginan eksternal terpisah dan konektor pendinginan internal, menawarkan fleksibilitas berdasarkan kebutuhan pengeboran spesifik. Pendinginan internal dan eksternal dapat digunakan secara independen atau bersamaan, tergantung pada persyaratan.
4. Sistem pengubah alat otomatis (ATC) dapat disesuaikan dan dipasang sesuai spesifikasi pelanggan, menghilangkan kebutuhan penggantian alat manual. Fitur ini secara signifikan meminimalkan waktu henti dan meningkatkan efisiensi operasional.
5. Mesin bor balok dapat dilengkapi secara opsional dengan sistem penandaan cakram hidrolik. Cakram diposisikan oleh motor servo, memungkinkan penandaan yang efisien hingga 36 karakter berbeda.
6. Fungsi penggoresan dan pengetapan otomatis menggantikan metode penggoresan manual konvensional. Alat penggores digunakan untuk menandai posisi pelat untuk pengelasan selanjutnya pada flensa dan web balok H, sehingga menghemat waktu dan meningkatkan akurasi. Operasi pengetapan juga dapat dilakukan pada flensa dan web balok H, secara signifikan meningkatkan efisiensi produksi.
5. Mesin bor balok dapat dilengkapi secara opsional dengan sistem penandaan cakram hidrolik. Cakram diposisikan oleh motor servo, memungkinkan penandaan yang efisien hingga 36 karakter berbeda.
6. Fungsi penggoresan dan pengetapan otomatis menggantikan metode penggoresan manual konvensional. Alat penggores digunakan untuk menandai posisi pelat untuk pengelasan selanjutnya pada flensa dan web balok H, sehingga menghemat waktu dan meningkatkan akurasi. Operasi pengetapan juga dapat dilakukan pada flensa dan web balok H, secara signifikan meningkatkan efisiensi produksi.
Selama sesi demonstrasi sampel, mesin bor, penandaan, dan pemotongan pelat logam balok CNC secara efektif menampilkan kemampuan pemrosesannya menggunakan sampel balok H standar (dengan lebar flensa dan ketebalan web yang bervariasi) serta sampel baja kanal dengan dimensi yang berbeda. Sampel yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan alat mesin untuk mencapai pemosisian lubang yang tepat, ulir yang diketap bersih, dan pola penandaan yang jelas—sepenuhnya mendemonstrasikan akurasi dan keandalannya yang tinggi dalam skenario aplikasi praktis.
Mesin Bor, Penandaan, dan Pemotongan Balok H CNC Berkecepatan Tinggi terutama digunakan di pabrik fabrikasi struktur baja dan proyek konstruksi jembatan. Di bengkel struktur baja, mesin ini melakukan pemrosesan yang tepat pada balok H yang digunakan dalam kerangka dan sistem pendukung, memastikan fondasi yang kokoh untuk perakitan struktur baja yang stabil. Dalam konstruksi jembatan, mesin melakukan operasi pengeboran presisi tinggi pada balok H, meningkatkan integritas struktural jembatan dan memastikan kapasitasnya untuk menahan beban jangka panjang. Dengan efisiensi operasionalnya yang tinggi, mesin ini memberikan dukungan yang andal untuk sektor infrastruktur vital ini, berkontribusi pada kemajuan proyek terkait yang lancar.
