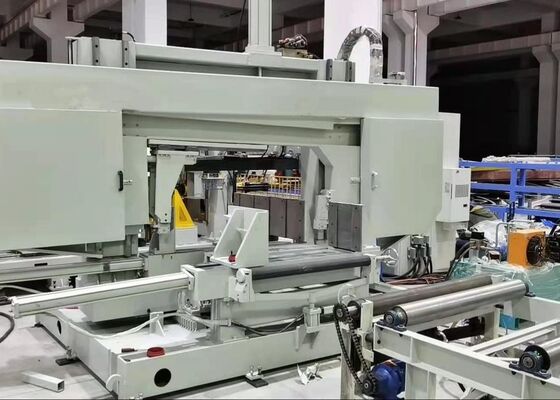

Model Mesin Bor CNC BHD1250C Pemrosesan Balok Bagian Besar Pengeboran Berkelanjutan Multi-Lubang

Model Mesin Bor CNC Bor Berkelanjutan Multi-Lubang BHD1250C Bagian Besar

Pengantar Produk:

Mesin seri BHD adalah sistem pengeboran khusus yang direkayasa untuk balok dengan lebar maksimum 1250mm dan tinggi 600mm. Terutama digunakan untuk operasi pengeboran lubang pada balok H, balok kanal, sudut, dan tabung persegi. Pemosisian dan pengumpanan tiga spindel sepenuhnya ditenagai oleh motor servo. Mesin ini memiliki spindel yang digerakkan oleh gearbox, pengumpanan yang digerakkan motor servo, dan pengumpanan CNC berbasis kereta. Mesin ini banyak diterapkan di sektor-sektor seperti konstruksi, pembuatan jembatan, dan industri terkait lainnya.

Informasi konfigurasi produk:

APLIKASI:

Mesin ini secara khusus direkayasa untuk operasi pengeboran pada balok H, baja kanal, dan balok kotak, dan menemukan aplikasi luas di berbagai industri seperti fabrikasi baja, konstruksi, pembuatan jembatan, struktur parkir tiga dimensi, dan banyak lagi. Mesin bor 3D baja profil CNC 7-sumbu memanfaatkan tujuh motor servo untuk memastikan pemosisian yang tepat di dua sumbu vertikal, satu sumbu horizontal, dan satu sumbu longitudinal, bersama dengan pengumpanan yang digerakkan servo untuk tiga spindel. Mesin ini dilengkapi dengan tiga permukaan pengeboran, masing-masing dilengkapi dengan spindel pengeboran khusus. Setiap spindel ditenagai oleh motor yang dikontrol frekuensi, dan pengumpanan yang dikontrol servo memastikan efisiensi operasional yang optimal. Mampu memproses lubang dengan diameter 1, mesin ini memungkinkan pengeboran pada ketiga sisi benda kerja dalam satu siklus, memberikan produktivitas tinggi dan penempatan lubang yang tepat. Peralatan ini memainkan peran integral dalam menjaga standar kualitas tinggi dalam industri fabrikasi dan manufaktur baja.

Fitur Utama Jalur Bor Balok CNC:

1. Konveyor Infeed & Kereta Pengumpanan – Cepat, Andal, dan Tepat
2. Konveyor Transversal & Sistem Pemuatan Opsional – Peningkatan Efektivitas Operasional
3. Unit Penandaan Disk Opsional – Secara Otomatis Memilih 38 Karakter Penandaan
4. Unit Pengeboran – Setiap Spindel Mampu Bergerak Independen Sepanjang Sumbu X Dalam 520mm

5. Rangka Mesin – Konstruksi Kokoh, Kekakuan Luar Biasa, dan Stabilitas Luar Biasa
6. Sistem Kelistrikan – Pemrograman dan Operasi yang Ramah Pengguna, Kompatibel dengan Format File NC1, DXF, dan DSTV CAM
7. Unit Hidrolik & Sistem Pendingin – Penjepitan Hidrolik untuk Balok dengan Sistem Pendingin Udara/AC
8. Stasiun Hidrolik – Terintegrasi dengan Mekanisme Pendingin Air

PEMROSESAN DINGIN: Mesin bor balok H digunakan untuk membuat pola lubang pada pelat sambungan profil baja.

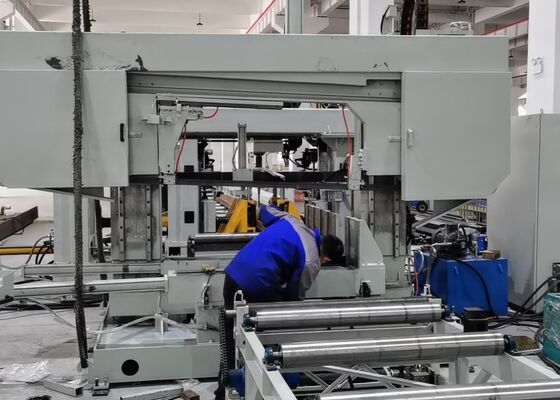

STRUKTUR KESELURUHAN: Poros eksternal digerakkan oleh motor servo dan didukung oleh rel linier presisi tinggi, memastikan akurasi operasional yang luar biasa di seluruh sistem.

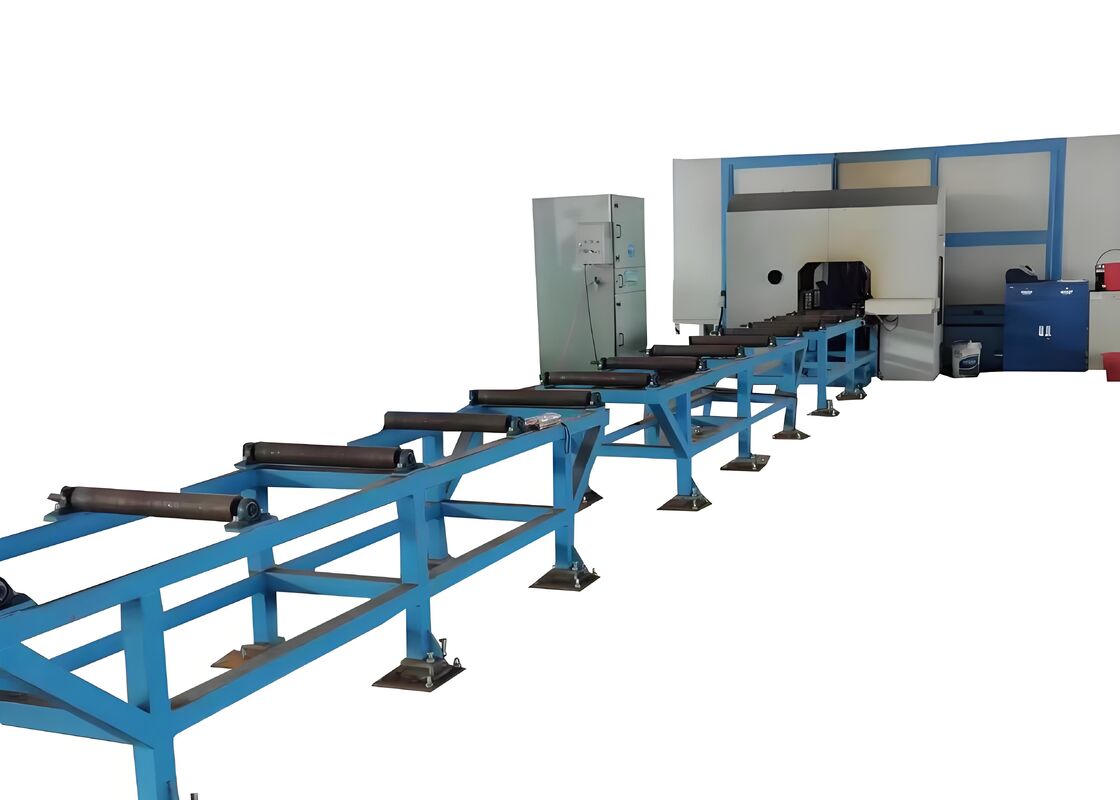

RANGKA ROL PENGUMPAN: Terdiri dari lima set rakitan rol, rol non-bertenaga, dan roda pemosisian samping, rangka rol pengumpan memiliki desain sederhana, kemudahan pengoperasian, presisi pengumpanan tinggi, dan efisiensi yang luar biasa.

AREA PENYIMPANAN BENDA KERJA SELESAI: Setelah pengeboran selesai, benda kerja ditransfer dari unit pengeboran dan diangkut melalui sistem rol bermotor dengan penggerak rantai. Produk jadi kemudian disimpan langsung menggunakan empat set troli.

PENGUMPANAN OTOMATIS: Sistem penjepitan yang canggih mengurangi intervensi manual. Jalur troli dilengkapi dengan rel pemandu dan penyangga presisi, memastikan pengumpanan yang stabil dan akurat.

PENGOPERASIAN MUDAH: Sistem mendukung opsi pemrograman online dan offline. Data eksternal dapat ditransfer melalui drive USB. Sepenuhnya kompatibel dengan perangkat lunak TEKLA 3D dan file DSTV, memungkinkan ekspor langsung program pemrosesan.

Selama sesi demonstrasi sampel, mesin bor, penanda, dan geser balok dan lembaran logam CNC secara efektif mendemonstrasikan kemampuan pemrosesannya dengan menangani sampel balok H standar dengan lebar flensa dan ketebalan web yang bervariasi, bersama dengan sampel baja kanal dengan dimensi yang beragam. Spesimen yang ditampilkan dalam demonstrasi ini dengan jelas menekankan kemahiran mesin dalam mencapai penempatan lubang yang tepat, ulir yang dibor dengan bersih, dan pola penandaan yang jelas dan akurat, sehingga sepenuhnya menyoroti akurasi dan keandalannya yang luar biasa dalam aplikasi dunia nyata.

Mesin ini secara khusus direkayasa untuk pemrosesan lubang berkecepatan tinggi pada balok H dan balok kanal. Mesin ini memiliki spindel yang digerakkan oleh motor servo, yang dikontrol melalui sistem CNC, dengan pengumpanan yang dikelola oleh kereta CNC untuk memastikan efisiensi dan akurasi yang luar biasa. Mesin ini banyak digunakan di sektor-sektor seperti konstruksi, pembuatan jembatan, dan industri terkait lainnya.
