Mesin Bor H Beam CNC 3D Teknik Jembatan Manufaktur Menara Transmisi

Mesin Bor H Beam CNC 3D Teknik Jembatan Manufaktur Menara Transmisi

Pengantar Produk:

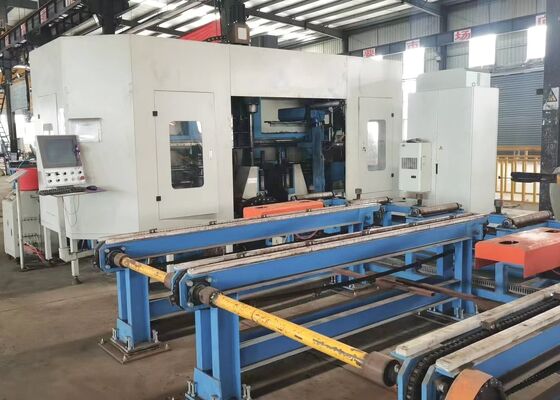

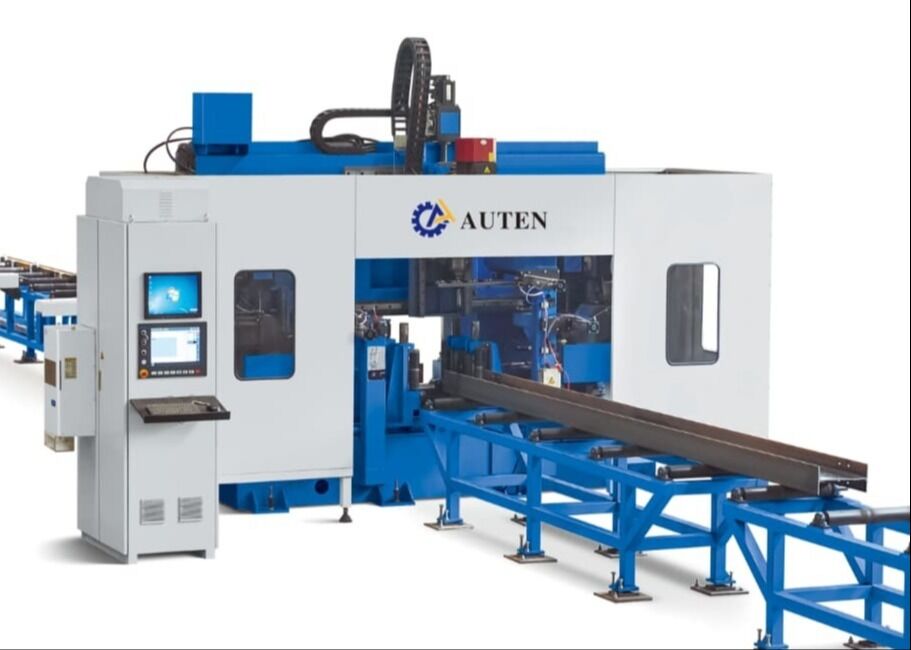

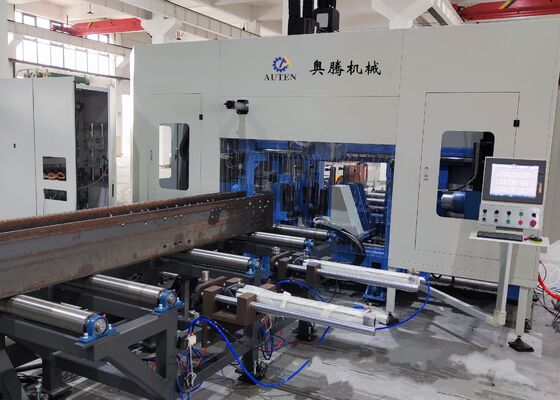

Mesin seri BHD adalah solusi pengeboran khusus yang dirancang untuk balok dengan lebar hingga 1250mm dan tinggi hingga 600mm. Terutama digunakan untuk pemrosesan lubang pada balok H, balok kanal, sudut, dan tabung persegi. Pemosisian dan pengumpanan ketiga spindel sepenuhnya ditenagai oleh motor servo. Mesin ini menggabungkan spindel yang digerakkan oleh gearbox, pengumpanan yang digerakkan motor servo, dan pengumpanan internal berbasis kereta CNC. Peralatan ini banyak digunakan dalam industri seperti konstruksi, manufaktur jembatan, dan bidang terkait lainnya.

Informasi konfigurasi produk:

APLIKASI:

Mesin ini terutama dirancang untuk mengebor balok H, baja kanal, dan balok kotak, dan banyak digunakan dalam industri seperti fabrikasi baja, konstruksi, manufaktur jembatan, struktur parkir tiga dimensi, dan lainnya. Mesin bor 3D baja profil 7-sumbu CNC menggunakan tujuh motor servo untuk mencapai pemosisian yang tepat pada dua sumbu vertikal, satu sumbu horizontal, dan satu sumbu longitudinal, bersama dengan pengumpanan yang digerakkan servo untuk ketiga spindel. Mesin dilengkapi dengan tiga permukaan pengeboran, masing-masing dilengkapi dengan spindel pengeboran khusus. Setiap spindel ditenagai oleh motor yang dikontrol frekuensi, dengan pengumpanan yang dikontrol servo untuk kinerja optimal. Mampu memproses lubang dengan diameter 1, mesin mengebor ketiga sisi benda kerja dalam satu operasi, memastikan efisiensi tinggi dan penempatan lubang yang akurat. Mesin ini memainkan peran penting dalam menjaga standar kualitas dalam sektor fabrikasi dan manufaktur baja.

Fitur Utama Jalur Bor Balok CNC:

1. Konveyor Masuk & Kereta Pengumpanan – Cepat, Andal, dan Akurat
2. Konveyor Melintang & Sistem Pemuatan Opsional – Peningkatan Efisiensi Operasional
3. Unit Penandaan Disk Opsional – Otomatis Memilih 38 Karakter Penandaan
4. Unit Pengeboran – Setiap Spindel Dapat Bergerak Independen Sepanjang Sumbu X Dalam 520mm

5. Rangka Mesin – Konstruksi Kokoh, Kekakuan Unggul, dan Stabilitas Luar Biasa
6. Sistem Kelistrikan – Pemrograman dan Operasi Intuitif, Kompatibel dengan Format File CAM NC1, DXF, dan DSTV
7. Unit Hidrolik & Sistem Pendingin – Penjepitan Hidrolik untuk Balok dan Sistem Pendingin Udara/ Pendingin Udara
8. Stasiun Hidrolik – Terintegrasi dengan Sistem Pendingin Air

PEMROSESAN DINGIN: Mesin bor balok H digunakan untuk pola lubang pengeboran pada pelat sambungan profil baja

.

STRUKTUR KESELURUHAN: Poros eksternal ditenagai oleh motor servo dan dipandu oleh rel linier presisi tinggi, memastikan akurasi operasional yang unggul di seluruh sistem.

RANGKA RODA PENGUMPAN: Terdiri dari lima set rakitan rol, rol non-bertenaga, dan roda pemosisian samping, rangka roda pengumpan menawarkan desain yang sederhana, pengoperasian yang ramah pengguna, presisi pengumpanan yang tinggi, dan efisiensi yang luar biasa.

AREA PENYIMPANAN BENDA KERJA SELESAI: Benda kerja ditransfer dari unit pengeboran dan diangkut melalui sistem rol yang digerakkan motor dengan rantai. Produk yang selesai kemudian disimpan langsung menggunakan empat set troli.

PENGUMPANAN OTOMATIS: Sistem penjepitan cerdas meminimalkan penanganan manual. Jalur troli dilengkapi dengan rel pemandu dan penyangga presisi, memastikan pengumpanan yang stabil dan tepat.

PENGOPERASIAN MUDAH: Sistem mengakomodasi opsi pemrograman online dan offline. Data eksternal dapat ditukar melalui drive USB. Sepenuhnya kompatibel dengan perangkat lunak TEKLA 3D dan file DSTV, memungkinkan ekspor langsung program pemrosesan.

Selama sesi demonstrasi sampel, mesin bor, penanda, dan geser balok dan lembaran logam CNC secara efektif menampilkan kemampuan pemrosesannya dengan menangani sampel balok H standar dengan lebar flensa dan ketebalan web yang bervariasi, serta sampel baja kanal dengan dimensi yang berbeda. Spesimen yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan mesin untuk mencapai penempatan lubang yang tepat, ulir yang dibor dengan bersih, dan pola penandaan yang jelas dan akurat, sehingga sepenuhnya menunjukkan akurasi dan keandalannya yang luar biasa dalam aplikasi praktis.

Mesin ini terutama dirancang untuk pemrosesan lubang berkecepatan tinggi pada balok H dan balok kanal. Dilengkapi dengan spindel yang ditenagai oleh motor servo, yang dikontrol oleh sistem CNC, dan pengumpanan internal dikelola oleh kereta CNC, memastikan efisiensi dan presisi yang unggul. Banyak digunakan dalam industri seperti konstruksi, manufaktur jembatan, dan bidang terkait lainnya.
