3 Main Spindle CNC 3D H Beam Band Saw Drilling Cutting Machine BT40 Model

3 Main Spindle CNC 3D H Beam Band Saw Drilling Cutting Machine BT40 Model

Pengantar Produk:

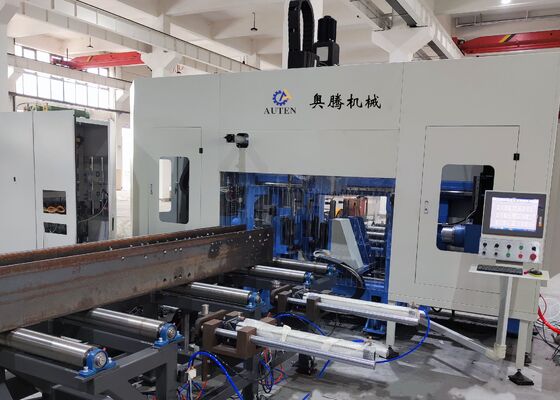

CNC Beam Drilling Line ini dirancang khusus untuk pengeboran pada balok H. Dilengkapi dengan tiga kecepatan tinggi, spindle pengeboran presisi,melakukan tugas pengeboran pada benda kerja dengan efisiensi yang luar biasaMenawarkan akurasi mesin yang luar biasa dan kemudahan operasi, peralatan ini adalah solusi kinerja tinggi yang sangat diperlukan dalam industri manufaktur baja.Ini banyak digunakan di sektor kritis seperti teknik konstruksi, infrastruktur jembatan, produksi tiang menara, dan proyek struktur jaringan.

Informasi konfigurasi produk:

Fitur Produk

1. Mesin pengeboran dan pemotongan H-beam 3D ini terutama terdiri dari bingkai mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan,sistem pelumasanDengan desain tempat tidur tetap dan konfigurasi benda kerja yang bergerak, mesin ini sangat cocok untuk mengolah balok H besar.Ini mendukung operasi produksi berkelanjutan dan diakui secara luas untuk tingkat otomatisasi yang tinggi.

2. Struktur mesin pengeboran meliputi tempat tidur, perakitan meja geser CNC, struktur pendukung, unit penekanan atas, unit penekanan samping, dan sistem deteksi.Rangkaian meja geser CNC terdiri dari sisi tetap, sisi bergerak, dan meja geser CNC unit atas. dirancang khusus untuk aplikasi pengeboran H-beam, komponen meja geser memiliki pelat geser, dasar meja geser,kepala spindle, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, panduan linier, dan sekrup timbal.

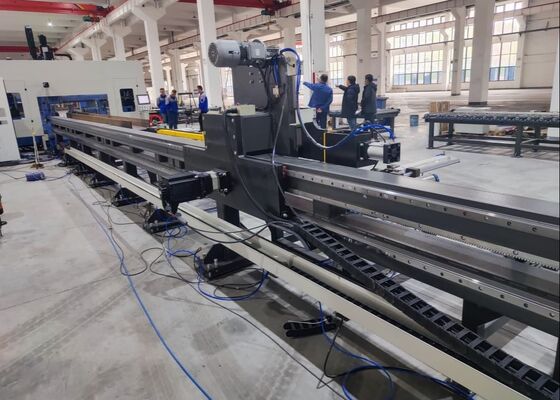

3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator. servo motor menggerakkan manipulator, memfasilitasi gerakan H-beam sepanjang sumbu X,dengan demikian memastikan pakan yang tepat dan posisi yang tepat dari benda kerja.

4Konveyor material terdiri dari konveyor in-feed dan out-feed. Konveyor in-feed mencakup bracket conveyor, rol pendukung, dan mekanisme dorong sisi,semua dirancang untuk mengangkut baja kosong berprofil, mencapai posisi sumbu Y dari kosong, dan bekerja bersamaan dengan sistem CNC untuk merampingkan proses pakan bahan.yang terdiri dari bahan penyangga saluran dan rol pendukung, dirancang khusus untuk transportasi benda kerja jadi.

5Sistem pendingin menggunakan metode pendinginan internal dan eksternal, menggunakan kabut minyak untuk mendinginkan lubang.yang meningkatkan efisiensi biaya, mempromosikan keberlanjutan lingkungan, dan meminimalkan keausan pada bor bit.

6Sistem hidrolik memasok daya ke unit penekanan atas, unit penekanan samping, silinder alat, dan komponen terkait lainnya.

7Sistem pneumatik dirancang untuk menggerakkan manipulator, silinder pengujian, dan peralatan serupa lainnya.

8Sistem pelumas menggunakan metode pelumas terpusat dan manual.Pengolesan terpusat terutama digunakan untuk memastikan pelumasan tepat waktu dan tepat dari panduan linier utama dan sekrup timbal.

9Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya.Program pemrosesan dibuat dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program ini dapat disimpan, diambil, ditampilkan, dan ditransmisikan kapan saja menggunakan nomor bagian. alat mesin memungkinkan untuk penyesuaian manual dan kontrol dari parameter pemrosesan individu,sementara juga mendukung otomatisasi penuh dari seluruh urutan pemrosesan.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesSampel yang ditampilkan dalam demonstrasi ini dengan jelas menyoroti kemampuan peralatan untuk mencapai penempatan lubang yang tepat, benang yang bersih, dan pola penandaan yang jelas,Dengan demikian secara menyeluruh menggambarkan akurasi dan keandalan yang luar biasa dalam aplikasi dunia nyata.

Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di fasilitas manufaktur struktur baja dan proyek konstruksi jembatan.memastikan pemesinan tepat balok H yang digunakan dalam bingkai dan struktur pendukung, memberikan dasar yang kuat untuk perakitan stabil konstruksi baja. Dalam konstruksi jembatan peralatan melakukan operasi pengeboran presisi tinggi pada balok H,meningkatkan integritas struktur jembatan dan memungkinkan mereka untuk secara efektif menahan beban jangka panjangDengan efisiensi operasional yang luar biasa, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur penting ini, berkontribusi pada kemajuan proyek terkait yang lancar.
