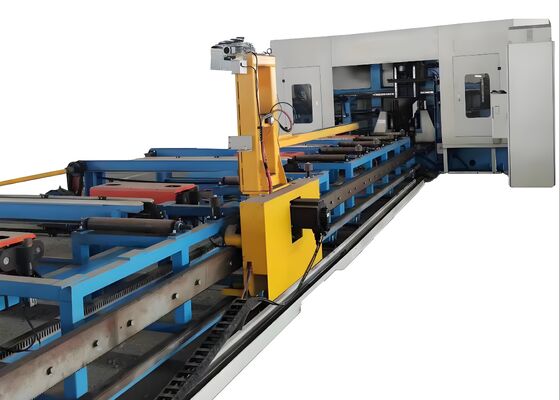

7 MPa Tekanan Pompa Hidraulik Cnc Beam Line Pengeboran 2x3 KW Feed Servo Motor Power

7 MPa Tekanan Pompa Hidraulik Cnc Beam Line Pengeboran 2x3 KW Feed Servo Motor Power

Pengantar Produk:

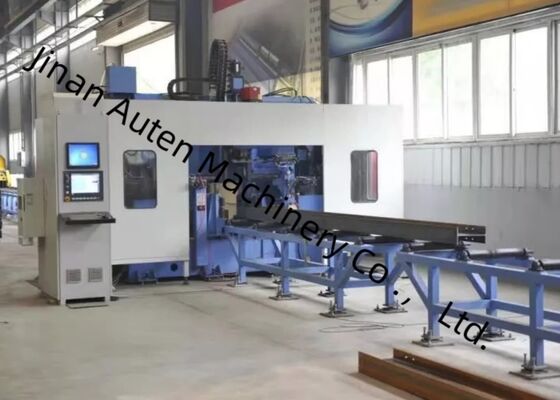

Pusat pengolahan ini dibangun khusus untuk operasi pengeboran pada balok H. Dilengkapi dengan tiga kecepatan tinggi, spindle pengeboran presisi,Ini melakukan tugas pengeboran pada benda kerja dengan efisiensi yang luar biasaMengirim presisi pemesinan yang superior dan operasi yang ramah pengguna, peralatan ini berfungsi sebagai solusi kinerja tinggi penting dalam industri manufaktur baja.Ini banyak digunakan di sektor kunci seperti teknik konstruksi, infrastruktur jembatan, pembuatan tiang menara, dan proyek struktur grid.

Informasi konfigurasi produk:

Fitur Produk

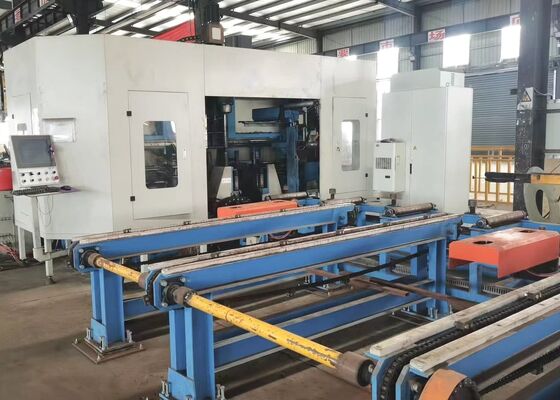

1Mesin pengeboran dan pemotongan H-beam 3D ini terutama terdiri dari bingkai mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan,sistem pelumasanDengan desain tempat tidur tetap dan pengaturan benda kerja yang bergerak, mesin ini sangat cocok untuk mengolah balok H besar.Ini memfasilitasi operasi produksi berkelanjutan dan terkenal dengan tingkat otomatisasi yang tinggi.

2. Struktur mesin pengeboran terdiri dari tempat tidur, perakitan meja geser CNC, mekanisme pendukung, unit penekanan atas, unit penekanan samping, dan sistem deteksi.Rangkaian meja geser CNC termasuk sisi tetap, sisi bergerak, dan meja geser CNC unit atas. dirancang khusus untuk aplikasi pengeboran H-beam, komponen meja geser terdiri dari pelat geser, dasar meja geser,kepala spindle, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, panduan linier, dan sekrup timbal.

3. Sistem pakan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator. servo motor menggerakkan manipulator, memungkinkan gerakan H-beam sepanjang sumbu X,memastikan pakan yang akurat dan posisi yang tepat dari benda kerja.

4Konveyor material terdiri dari konveyor in-feed dan out-feed. Konveyor in-feed terdiri dari konveyor bracket, roller pendukung, dan mekanisme dorong sisi,semua dirancang untuk mengangkut baja kosong berprofil, mencapai posisi sumbu Y dari kosong, dan beroperasi dalam koordinasi dengan sistem CNC makan untuk memfasilitasi proses bahan makan.terbuat dari bahan penyangga saluran dan rol pendukung, dirancang khusus untuk mengangkut benda kerja yang sudah jadi.

5Sistem pendingin menggunakan teknik pendinginan internal dan eksternal, menggunakan kabut minyak untuk mendinginkan lubang.yang meningkatkan efisiensi biaya, mendukung keberlanjutan lingkungan, dan meminimalkan keausan pada bor bit.

6Sistem hidrolik memberikan daya ke unit penekanan atas, unit penekanan sisi, silinder alat, dan komponen terkait lainnya.

7Sistem pneumatik dirancang untuk menyediakan tenaga ke manipulator, silinder pengujian, dan peralatan serupa lainnya.

8Sistem pelumas menggabungkan metode pelumas terpusat dan manual.Pengotoran terpusat terutama digunakan untuk pengotoran tepat waktu dan tepat dari panduan linier utama dan sekrup timbal.

9Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya.Program pemrosesan dibuat dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program ini dapat disimpan, diambil, ditampilkan, dan ditransmisikan kapan saja menggunakan nomor bagian.Alat mesin memudahkan penyesuaian manual dan kontrol dari parameter pengolahan individu sementara juga mendukung kontrol otomatis penuh dari seluruh urutan pengolahan.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsSampel yang disajikan dalam demonstrasi ini dengan jelas menunjukkan kemampuan peralatan untuk mencapai penempatan lubang yang tepat, benang yang bersih, dan pola penandaan yang jelas.Dengan demikian secara menyeluruh menunjukkan akurasi dan keandalan yang luar biasa dalam skenario aplikasi praktis.

Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di fasilitas manufaktur struktur baja dan proyek konstruksi jembatan.memastikan pemesinan tepat balok H yang digunakan dalam bingkai dan struktur pendukung, memberikan dasar yang kuat untuk perakitan stabil konstruksi baja.meningkatkan integritas struktur jembatan dan memungkinkan mereka untuk secara efektif menanggung beban jangka panjangDengan efisiensi operasionalnya yang luar biasa, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini, memfasilitasi kemajuan proyek terkait dengan lancar.
