Pengantar Produk:

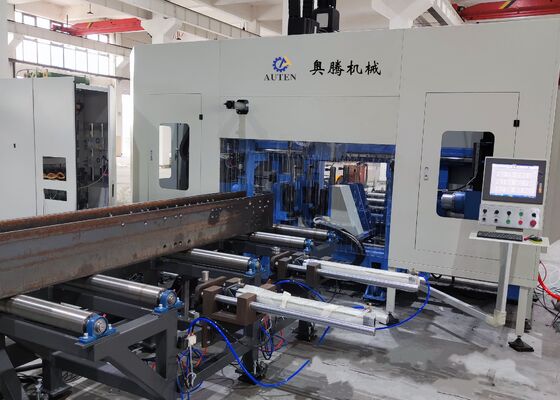

Pusat pengolahan ini dirancang khusus untuk pengeboran pada balok H. Dengan tiga spindle pengeboran presisi kecepatan tinggi,ini melakukan proses pengeboran pada benda kerja dengan efisiensi yang luar biasaMenawarkan presisi mesin yang luar biasa dan fitur operasi intuitif, peralatan ini berdiri sebagai solusi kinerja tinggi penting dalam industri struktur baja.Hal ini banyak diterapkan di seluruh sektor penting seperti teknik konstruksi, infrastruktur jembatan, produksi tiang menara, dan proyek struktur jaringan.

Informasi konfigurasi produk:

Fitur Produk

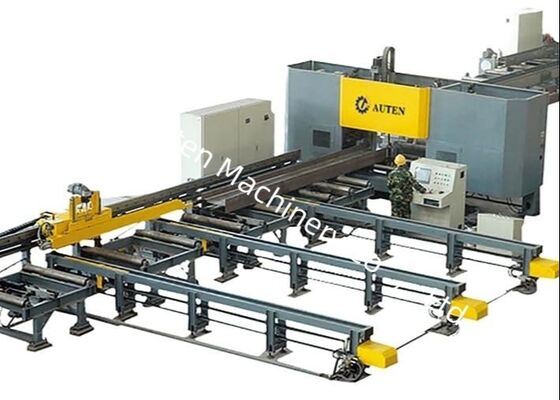

1. Mesin pengeboran dan pemotongan H-beam 3D ini terutama terdiri dari tubuh mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan,sistem pelumasanDengan struktur tempat tidur tetap dan pengaturan benda kerja yang bergerak, mesin ini sangat cocok untuk pengolahan balok H berskala besar.Ini mendukung operasi produksi berkelanjutan dan dibedakan oleh tingkat otomatisasi yang tinggi.

2. Badan mesin pengeboran terdiri dari tempat tidur, perakitan meja geser CNC, perangkat pendukung, unit penekanan atas, unit penekanan samping, dan sistem deteksi.Komponen meja geser CNC termasuk sisi tetap, sisi bergerak, dan meja geser CNC unit atas. dirancang khusus untuk operasi pengeboran H-beam, kumpulan meja geser terdiri dari plat geser, dasar meja geser,kepala spindle, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, panduan linier, dan sekrup timbal.

3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator. servo motor mendorong manipulator untuk memfasilitasi gerakan H-beam sepanjang sumbu X,memungkinkan pakan yang akurat dan posisi yang tepat dari benda kerja.

4Konveyor material terdiri dari konveyor in-feeding dan out-feeding.semua dirancang khusus untuk mengangkut baja kosong berprofil, mencapai posisi sumbu Y dari kosong, dan bekerja bersama dengan sistem CNC makan untuk menyelesaikan proses materi makan.terbuat dari bahan penyangga saluran dan rol pendukung, didedikasikan untuk mengangkut benda kerja yang sudah jadi.

5Sistem pendinginan menggunakan metode pendinginan internal dan eksternal, menggunakan kabut minyak untuk mendinginkan lubang.yang mempromosikan efisiensi biaya, keberlanjutan lingkungan, dan meminimalkan keausan pada bit bor.

6Sistem hidrolik memasok daya ke perangkat penekanan atas, perangkat penekanan sisi, silinder alat, dan komponen terkait lainnya.

7Sistem pneumatik dirancang untuk menyediakan daya ke manipulator, silinder pengujian, dan peralatan serupa.

8Sistem pelumasan menggunakan kombinasi metode pelumasan terpusat dan manual.Pengotoran terpusat terutama digunakan untuk pengotoran tepat waktu dan tepat dari panduan linier utama dan sekrup timbal.

9. Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya. ** Metode pemrograman:** Program pemrosesan dihasilkan dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program ini dapat disimpan, diambil, ditampilkan, dan ditransmisikan kapan saja berdasarkan nomor bagian.Alat mesin tidak hanya memungkinkan penyesuaian manual dan kontrol dari parameter pengolahan individu tetapi juga mendukung kontrol otomatis penuh untuk seluruh urutan pengolahan.

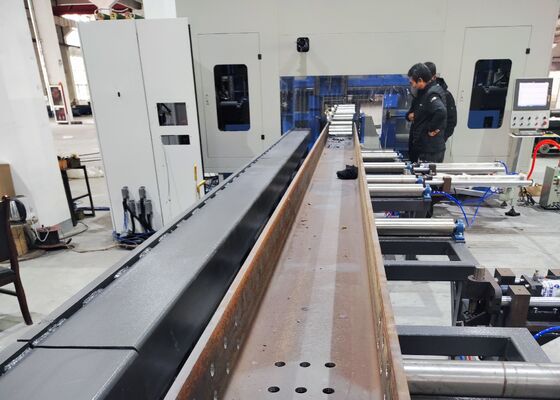

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesSampel yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan peralatan untuk mencapai penempatan lubang yang akurat, benang yang lancar, dan pola penandaan yang jelas,Dengan demikian sepenuhnya menunjukkan presisi tinggi dan keandalan dalam skenario aplikasi dunia nyata.

Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di pabrik manufaktur struktur baja dan proyek konstruksi jembatan.memberikan pemesinan presisi untuk balok H yang digunakan dalam bingkai dan struktur pendukungPada konstruksi jembatan, peralatan ini melakukan operasi pengeboran presisi tinggi pada balok H,yang tidak hanya meningkatkan integritas struktural jembatan tetapi juga memungkinkan mereka untuk secara efektif menahan beban jangka panjangDengan efisiensi operasional yang luar biasa, mesin ini memberikan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini, memastikan kemajuan proyek terkait yang mulus.
