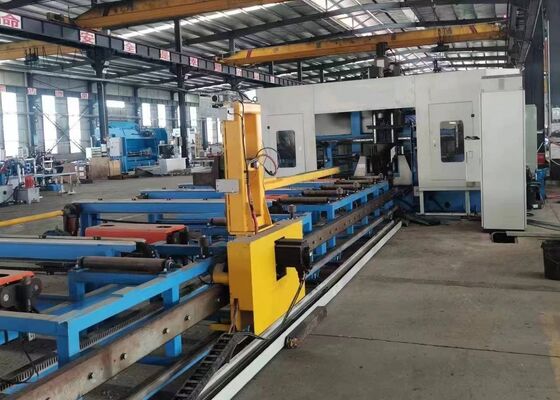

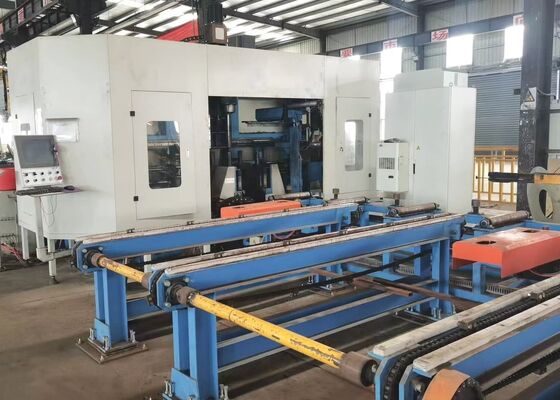

Mesin Pengeboran H Beam CNC Baru Untuk Konstruksi Baja 11/15KW Spindle Motor Power
Pengantar Produk:
Mesin pengeboran balok H CNC terutama dirancang untuk pengeboran, mengetuk, menandai, dan mencetak baja berbentuk H, baja saluran, baja sudut, dan bahan logam lainnya.Hal ini banyak digunakan dalam industri struktur baja, termasuk aplikasi di bangunan, garasi, menara, dan struktur grid.
1Solusi pengeboran penting dan khusus untuk konstruksi struktur baja.
2. mampu mengebor lubang pada tiga permukaan H-balok dan saluran secara bersamaan, memastikan presisi tinggi dan efisiensi.
3Dilengkapi dengan 7 poros CNC, memungkinkan otomatis penuh, pakan yang tepat dan posisi.
4. Kompatibel dengan AUTOCAD dan DSTV gambar benda kerja, dengan mudah mengubah mereka ke dalam program mesin.
Parameter produk:
| Model |
BHD1000/3 |
| H Jangkauan lebar balok (mm) |
100 ~ 1000 |
| H Kisaran tinggi balok (mm) |
100 ~ 500 |
| Jangkauan lebar saluran baja (mm) |
100 ~ 1000 |
| Rentang ketinggian baja saluran (mm) |
100 ~ 250 |
| Ketebalan maksimum benda kerja (mm) |
80 |
| Panjang benda kerja maksimum (m) |
12 atau 15 (opsional) |
| Pengeboran spindle qty. |
Total 3 spindle, satu spindle pada unit atas, sisi kiri dan sisi kanan masing-masing |
| Spindle hole taper |
BT2 |
| Diameter pengeboran maksimum (mm) |
40 |
| Kekuatan motor spindle (kW) |
Percayalah kepada Allah, 11/15 |
| Kecepatan spindle (r/menit) |
100 ~ 3000 |
| Kecepatan pakan spindle (m/menit) |
0 ~ 10 |
| Kecepatan pakan sumbu X (m/menit) |
0 ~ 20 |
| Kty dari majalah alat |
3 |
| Jenis dan kapasitas majalah alat |
Jenis baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Mengetik disk, 36 karakter, ukuran karakter Φ10mm |
| Sistem CNC |
Siemens Jerman, Jepang Panasonic, Cina INVT |
| Metode pendinginan |
Penyejukan semprot, penyejukan internal + penyejukan eksternal |
| Ukuran keseluruhan mesin (m) |
Sekitar 33x5.5x3.5 |
| Kekuatan total ((kW) |
Sekitar 60 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:
1Mekanisme pemasangan mesin gergaji balok menggabungkan sistem pengikat dan pemasangan gerbong yang dikendalikan CNC, menjamin operasi berkecepatan tinggi dan akurasi posisi yang tepat.
2. Tiga spindel BT40 kecepatan tinggi digunakan untuk mengebor tiga permukaan balok H. Dilengkapi dengan bor karbida, spindel dapat mencapai kecepatan rotasi hingga 3000 RPM,memastikan efisiensi pengolahan yang superior dan kinerja pengeboran yang luar biasaChip yang dihasilkan selama pengeboran secara efektif dikeluarkan oleh conveyor chip jenis rantai.
3Sistem pendinginan garis bor balok CNC menggunakan teknologi pendinginan kabut, menyediakan kemampuan pendinginan internal dan eksternal.Setiap unit spindle pengeboran dilengkapi dengan nozzle pendingin eksternal khusus dan konektor pendingin internal, menawarkan fleksibilitas untuk memilih metode pendinginan yang tepat berdasarkan kebutuhan pengeboran khusus. pendinginan internal dan eksternal dapat digunakan secara independen atau secara bersamaan,tergantung pada kebutuhan operasional.
4Sistem pengganti alat otomatis (ATC) dapat dipasang sesuai dengan spesifikasi pelanggan, menghilangkan kebutuhan untuk perubahan alat manual.Fitur ini secara signifikan mengurangi waktu henti dan meningkatkan efisiensi operasional secara keseluruhan.
5Mesin pengeboran balok dapat dilengkapi dengan sistem penandaan cakram hidrolik.yang memungkinkan penandaan cepat hingga 36 karakter berbeda.
6Fungsi penulisan otomatis dan mengetuk menggantikan proses penulisan manual tradisional. alat penulisan digunakan untuk menandai posisi plat untuk pengelasan berikutnya pada H-beam flanges dan webs,menghemat waktu dan meningkatkan akurasiSelain itu, operasi mengetuk dapat dilakukan pada flanges H-beam dan jaring, secara signifikan meningkatkan efisiensi produksi.
7Proses pengikat benda kerja selama makan dan pengolahan pada mesin pengeboran balok CNC yang terdiri dari mengangkat longitudinal, penekanan dorong lateral,dan pengaman dan pelepasan penjepit sepenuhnya otomatis oleh sistem hidrolikHal ini memastikan operasi yang dapat diandalkan dan konsisten dari peralatan di seluruh proses.
8Sistem kontrol terdiri dari komputer pusat dan PLC, dengan komponen utama yang berasal dari merek internasional yang terkenal.memungkinkan operator untuk dengan mudah mengedit berbagai programData desain struktural, seperti file DXF dan DSTV yang dihasilkan oleh sistem AutoCAD atau TEKLA Structures pihak ketiga, dapat diimpor dengan lancar.

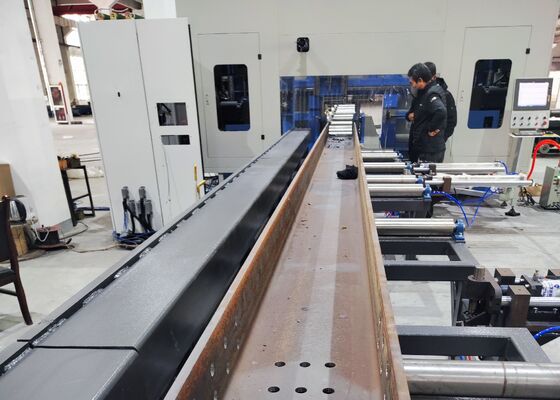

Selama sesi demonstrasi sampel, CNC balok pelat logam pengeboran, penandaan, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesSampel yang ditampilkan dalam demonstrasi ini dengan jelas menyoroti kemampuan mesin untuk mencapai posisi lubang yang tepat, benang yang bersih,dan pola penandaan yang berbeda yang secara menyeluruh menunjukkan presisi dan keandalan yang tinggi dalam skenario aplikasi praktis.
Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di pabrik pembuatan struktur baja dan proyek konstruksi jembatan.melakukan pengolahan yang tepat pada balok H yang digunakan dalam rangka dan sistem pendukungPada konstruksi jembatan, mesin ini melakukan operasi pengeboran presisi tinggi pada balok H,Dengan demikian meningkatkan integritas struktural jembatan dan memastikan kapasitas mereka untuk menahan beban jangka panjangDengan efisiensi operasional yang luar biasa, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini, mendorong kemajuan proyek terkait dengan lancar.
