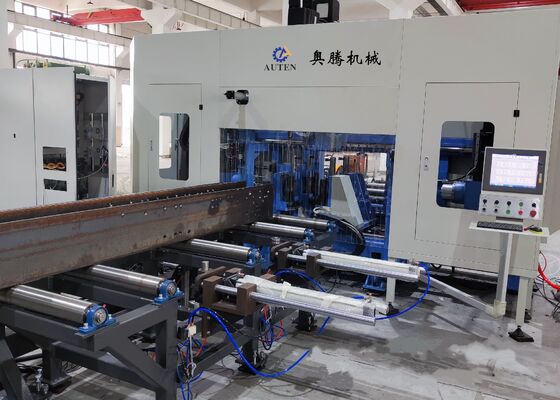

Baru CNC Beam Pengeboran Pemotongan Milling Produksi Line Untuk Struktur H-Beam Baja
Pengantar Produk:
Mesin pengeboran balok H CNC terutama dirancang untuk pengeboran, mengetuk, menandai, dan mencetak baja berbentuk H, baja saluran, baja sudut, dan bahan logam lainnya.Hal ini banyak digunakan dalam industri struktur baja, termasuk aplikasi di bangunan, garasi, menara, dan struktur grid.
1Sebuah solusi pengeboran penting dan khusus untuk konstruksi struktur baja.
2Mampu mengebor lubang secara bersamaan pada tiga permukaan balok H dan saluran, menawarkan presisi dan efisiensi yang tinggi.
3Dilengkapi dengan 7 poros CNC untuk otomatis penuh, pakan yang tepat dan posisi.
4. Kompatibel dengan AUTOCAD dan DSTV gambar workpiece, mengubahnya lancar ke dalam program mesin.
Parameter produk:
| Model |
BHD1000/3 |
| H Jangkauan lebar balok (mm) |
100 ~ 1000 |
| H Kisaran tinggi balok (mm) |
100 ~ 500 |
| Jangkauan lebar saluran baja (mm) |
100 ~ 1000 |
| Rentang ketinggian baja saluran (mm) |
100 ~ 250 |
| Ketebalan maksimum benda kerja (mm) |
80 |
| Panjang benda kerja maksimum (m) |
12 atau 15 (opsional) |
| Pengeboran spindle qty. |
Total 3 spindle, satu spindle pada unit atas, sisi kiri dan sisi kanan masing-masing |
| Spindle hole taper |
BT2 |
| Diameter pengeboran maksimum (mm) |
40 |
| Kekuatan motor spindle (kW) |
Percayalah kepada Allah, 11/15 |
| Kecepatan spindle (r/menit) |
100 ~ 3000 |
| Kecepatan pakan spindle (m/menit) |
0 ~ 10 |
| Kecepatan pakan sumbu X (m/menit) |
0 ~ 20 |
| Kty dari majalah alat |
3 |
| Jenis dan kapasitas majalah alat |
Jenis baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Mengetik disk, 36 karakter, ukuran karakter Φ10mm |
| Sistem CNC |
Siemens Jerman, Jepang Panasonic, Cina INVT |
| Metode pendinginan |
Penyejukan semprot, penyejukan internal + penyejukan eksternal |
| Ukuran keseluruhan mesin (m) |
Sekitar 33x5.5x3.5 |
| Kekuatan total ((kW) |
Sekitar 60 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan khusus pelanggan. |
Fitur produk:

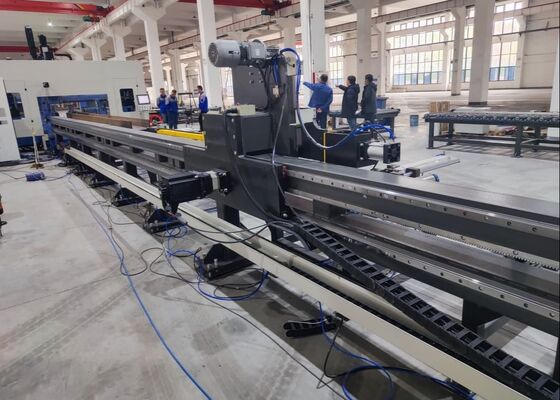

1. Mekanisme makan mesin gergaji balok menggunakan CNC-dikendalikan pengikat gerbong dan sistem makan, memastikan operasi berkecepatan tinggi dan akurasi posisi yang tepat.
2. Tiga spindel BT40 kecepatan tinggi digunakan untuk mengebor tiga wajah balok H. Menampilkan bor karbida, spindel dapat mencapai kecepatan rotasi hingga 3000 RPM.Pengaturan ini memastikan efisiensi pengolahan yang tinggi dan kinerja pengeboran yang sangat baikChip yang dihasilkan selama pengeboran dengan efisien dikeluarkan oleh conveyor chip jenis rantai.
3Sistem pendinginan garis bor balok CNC menggunakan teknologi pendinginan kabut, menawarkan kemampuan pendinginan internal dan eksternal.Setiap unit spindle pengeboran dilengkapi dengan nozzle pendingin eksternal individu dan konektor pendingin internal, memungkinkan untuk memilih berdasarkan persyaratan pengeboran khusus. pendinginan internal dan eksternal dapat digunakan secara independen atau secara bersamaan sesuai kebutuhan.
4Sistem pengganti alat otomatis (ATC) dapat dipasang berdasarkan spesifikasi pelanggan, menghilangkan kebutuhan untuk penggantian alat manual.Fitur ini secara signifikan mengurangi waktu henti dan meningkatkan efisiensi operasional.
5Mesin pengeboran balok dapat dilengkapi dengan sistem penandaan disk hidrolik. Disk diposisikan menggunakan motor servo, memungkinkan penandaan cepat hingga 36 karakter yang berbeda.
6Fungsi menulis dan mengetuk otomatis menggantikan proses menulis manual tradisional.Alat pencetakan digunakan untuk menandai posisi pelat untuk pengelasan berikutnya pada H-beam flanges dan webs, sehingga menghemat waktu dan usaha sambil meningkatkan presisi. operasi Tapping juga dapat dilakukan pada H-beam flanges dan webs, secara signifikan meningkatkan efisiensi produksi.
7. Pengetatan benda kerja selama makan dan pengolahan pada mesin pengeboran balok CNC, termasuk mengangkat longitudinal, penekanan dorong lateral, dan pengaman dan pelepasan penjepit,sepenuhnya otomatis oleh sistem hidrolikHal ini memastikan operasi peralatan yang dapat diandalkan sepanjang proses.
8Sistem kontrol terdiri dari komputer pusat dan PLC, dengan komponen kunci yang berasal dari merek global yang terkenal.memungkinkan operator untuk dengan mudah mengedit berbagai programData desain struktural, seperti file DXF dan DSTV yang dihasilkan oleh sistem AutoCAD atau TEKLA Structures pihak ketiga, dapat diimpor dengan lancar.
Selama sesi demonstrasi sampel, CNC balok pelat logam pengeboran, penandaan, and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesSampel yang disajikan dalam demonstrasi ini dengan jelas menggambarkan kemampuan alat mesin untuk memberikan posisi lubang yang akurat, benang yang bersih,dan pola penandaan yang berbeda yang secara menyeluruh menunjukkan presisi dan keandalan yang tinggi dalam skenario aplikasi dunia nyata.
Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di pabrik pembuatan struktur baja dan proyek konstruksi jembatan.Ini melakukan pemrosesan yang tepat pada balok H yang digunakan dalam rangka dan sistem pendukungPada konstruksi jembatan, mesin ini melakukan operasi pengeboran presisi tinggi pada balok H,Dengan demikian meningkatkan integritas struktural jembatan dan memastikan mereka dapat secara efektif menahan beban jangka panjangDengan efisiensi operasionalnya yang tinggi, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini, memfasilitasi kemajuan proyek terkait dengan lancar.
