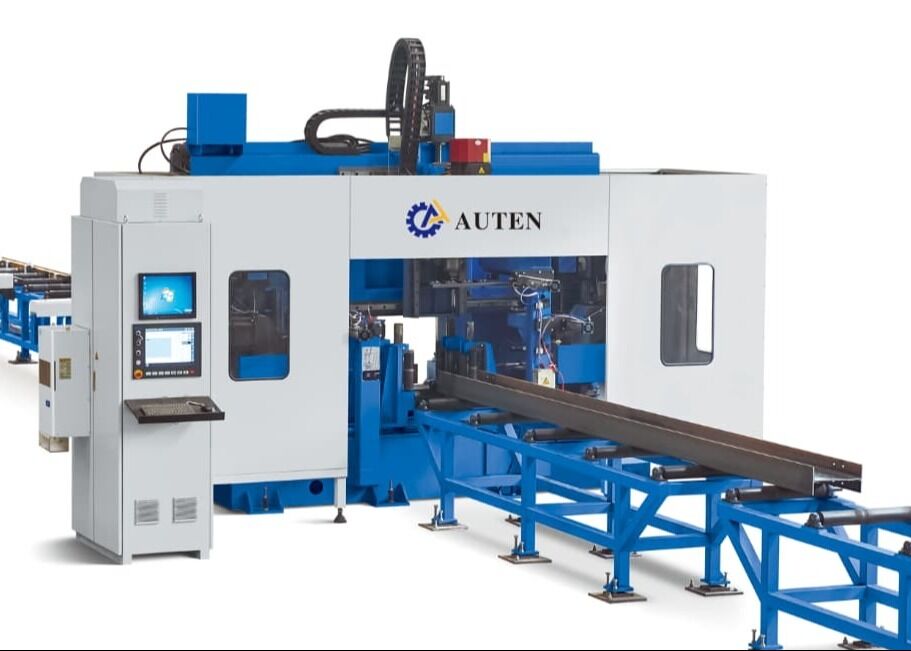

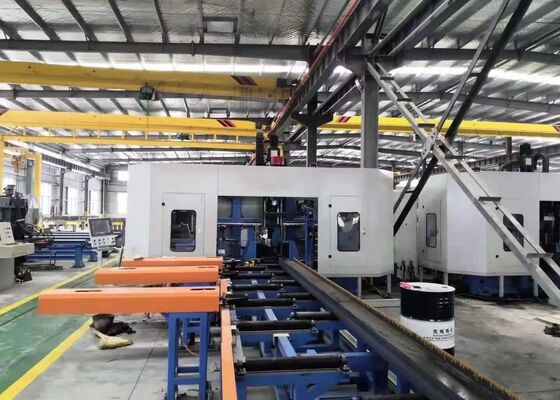

Model BHD1000/3 CNC 3D Beam Drilling Cutting Machine Line Diameter Pengeboran 40mm
Pengantar Produk:
Mesin bor balok cnc terutama digunakan untuk pengeboran, penyadapan, penandaan, dan penggoresan baja berbentuk H, baja kanal, baja siku, dan baja lainnya. Ini banyak digunakan dalam industri struktur baja seperti bangunan, garasi, menara, dan struktur grid.
1. Peralatan pengeboran yang diperlukan dan khusus untuk industri struktur baja bangunan.
2. Bor lubang pada tiga permukaan pada balok H dan kanal secara bersamaan, dengan presisi tinggi dan efisiensi tinggi.
3. 7 sumbu CNC, secara otomatis menyelesaikan pengumpanan dan penentuan posisi yang akurat.
4. Dapat mengenali gambar benda kerja AUTOCAD dan DSTV dan mengubahnya menjadi program permesinan.
Parameter Produk:
| Model |
BHD1000/3 |
| Rentang lebar Balok H (mm) |
100~1000 |
| Rentang tinggi Balok H (mm) |
100~500 |
| Rentang lebar baja kanal (mm) |
100~1000 |
| Rentang tinggi baja kanal (mm) |
100~250 |
| Maks. ketebalan benda kerja (mm) |
80 |
| Maks. panjang benda kerja (m) |
12 atau 15 (opsional) |
| Jumlah spindel pengeboran. |
Total 3 spindel, satu spindel pada unit atas, sisi kiri dan sisi kanan masing-masing |
| Tirus lubang spindel |
BT40 |
| Maks. diameter pengeboran (mm) |
40 |
| Daya motor spindel (kW) |
11/15 |
| Kecepatan spindel (r/min) |
100~3000 |
| Kecepatan pengumpanan spindel (m/min) |
0~10 |
| Kecepatan pengumpanan sumbu-X (m/min) |
0~20 |
| Jumlah majalah alat |
3 |
| Jenis dan kapasitas majalah alat |
Tipe baris, 3x4 (opsional) |
| Unit penandaan (opsional) |
Pengetikan cakram, 36 karakter, ukuran karakter Φ10mm |
| Sistem CNC |
Siemens Jerman, Panasonic Jepang, China INVT |
| Metode pendinginan |
Pendinginan semprot, pendinginan internal + pendinginan eksternal |
| Ukuran Keseluruhan Mesin (m) |
Sekitar 33x5.5x3.5 |
| Total Daya (kW) |
Sekitar 60 |
| Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
Fitur Produk:
1. Mekanisme pengumpanan mesin gergaji balok mengadopsi penjepitan dan pengumpanan kereta CNC dengan kecepatan tinggi dan presisi penentuan posisi.
2. Tiga spindel berkecepatan tinggi BT40 digunakan untuk mengebor tiga sisi balok-H. Ini mengadopsi mata bor karbida, kecepatan rotasi spindel bisa mencapai 3000rpm. Efisiensi pemrosesan tinggi dan efek pengeboran baik. Chip yang terjadi selama pengeboran akan diangkut oleh konveyor chip tipe rantai.
3. Sistem pendingin jalur bor balok cnc mengadopsi pendinginan kabut, yang memiliki fungsi pendinginan internal dan pendinginan eksternal. Setiap kotak spindel pengeboran dilengkapi dengan nosel pendingin eksternal dan konektor pendingin internal sendiri, yang dapat dipilih sesuai dengan kebutuhan pengeboran. Pendinginan internal dan pendinginan eksternal dapat digunakan secara terpisah atau bersamaan.
4. Sistem pengubah alat otomatis (ATC) dapat dilengkapi sesuai dengan kebutuhan pelanggan, tidak perlu mengganti alat secara manual, menghemat waktu dan meningkatkan efisiensi kerja.
5. Mesin penanda cakram hidrolik mesin bor balok dapat dilengkapi secara opsional. Cakram diposisikan melalui motor servo dan dapat menandai 36 karakter berbeda dengan cepat.
6. Fungsi penggoresan dan penyadapan otomatis menggantikan penggoresan manual tradisional. Alat penggoresan dapat digunakan untuk menandai posisi pelat untuk proses pengelasan berikutnya pada flensa dan jaring balok-H, menghemat waktu dan tenaga sekaligus meningkatkan akurasi. Penyadapan juga dapat dilakukan pada flensa dan jaring balok-H, yang secara signifikan meningkatkan efisiensi produksi.
7. Penjepitan benda kerja mesin bor balok cnc selama pengumpanan dan pemrosesan, pengangkatan longitudinal penjepit dan penjepitan dorong lateral, pemasangan dan pelepasan penjepit semuanya diselesaikan oleh sistem hidrolik, yang memastikan keandalan peralatan selama pengoperasian.
8. Sistem kontrol terdiri dari komputer host dan PLC, dengan komponen kunci dari merek internasional terkenal. Beberapa metode pemrograman memungkinkan operator untuk dengan mudah mengedit berbagai program. Data desain struktural yang dihasilkan oleh sistem AutoCAD atau TEKLA Structures pihak ketiga, seperti file DXF dan DSTV, dapat diimpor.
Selama sesi demonstrasi sampel, mesin pengeboran, penandaan, dan pengguntingan logam pelat balok CNC secara efektif menunjukkan kemampuan pemrosesannya saat bekerja dengan sampel balok-H standar (menampilkan lebar flensa dan ketebalan jaring yang berbeda) serta sampel baja kanal dengan berbagai ukuran. Sampel yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan alat mesin untuk mencapai penentuan posisi lubang yang tepat, ulir yang disadap bersih, dan pola penandaan yang jelas—sepenuhnya menunjukkan presisi dan keandalannya yang tinggi dalam skenario aplikasi praktis.
Mesin Pengeboran, Penandaan, dan Pengguntingan Balok-H CNC Berkecepatan Tinggi terutama digunakan di pabrik fabrikasi struktur baja dan proyek konstruksi jembatan. Di bengkel struktur baja, ia melakukan pemrosesan presisi pada balok-H yang digunakan dalam kerangka dan struktur pendukung, memberikan fondasi yang kokoh untuk perakitan konstruksi baja yang stabil. Dalam konstruksi jembatan, ia melakukan operasi pengeboran presisi tinggi pada balok-H, yang tidak hanya meningkatkan kekuatan struktural jembatan tetapi juga memungkinkan mereka untuk menahan beban jangka panjang secara efektif. Dengan efisiensi operasionalnya yang tinggi, mesin ini menawarkan dukungan yang andal untuk sektor infrastruktur vital ini, memastikan kemajuan yang mulus dari proyek terkait.
