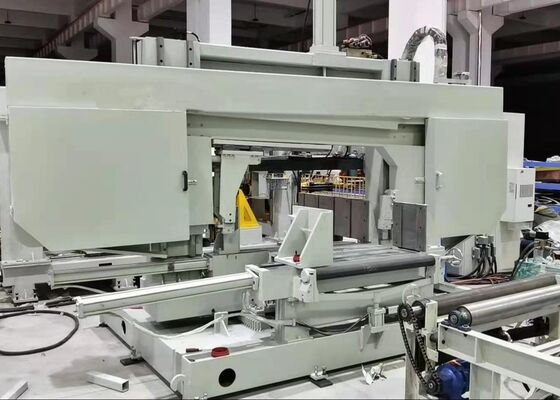

Mesin Pengeboran dan Pengguntingan H Beam 3D CNC Ketebalan Benda Kerja 40mm Daya 55KW
Aplikasi:
Terutama digunakan untuk pengeboran, penyadapan, penandaan, dan penggoresan baja berbentuk H, baja kanal, baja siku, dan jenis baja lainnya. Aplikasinya luas di berbagai industri yang terlibat dalam struktur baja, termasuk konstruksi, garasi, menara, dan kerangka grid.
Spesifikasi:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Lebar H Beam
rentang(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Tinggi H Beam
rentang(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Baja kanal
rentang lebar(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Baja kanal
rentang tinggi(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Maks. benda kerja
ketebalan(mm)
|
40 |
40 |
80 |
80 |
|
Maks. benda kerja
panjang (m)
|
12 atau 15 (opsional) |
|
Jumlah spindel pengeboran
jumlah
|
Total 3 spindel, satu spindel pada unit atas, sisi kiri dan sisi kanan masing-masing
|
|
Lubang spindel
tirus
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Maks. pengeboran
diameter (mm)
|
40 |
40 |
40 |
40 |
|
Motor spindel
daya (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Kecepatan spindel
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Kecepatan umpan spindel
(m/min)0~40
|
Umpan sumbu-X |
Umpan sumbu-X |
Umpan sumbu-X |
Umpan sumbu-X |
|
kecepatan
(m/min)0~40
|
0~20 |
Jumlah alat |
Jumlah alat |
Jumlah alat |
|
magazin
3
|
Magazin alat |
Magazin alat |
Magazin alat |
Magazin alat |
|
tipe
dan kapasitasTipe baris, 3x4 (opsional)
|
Unit penandaan |
|
(opsional)
Pengetikan cakram, 36 karakter, ukuran karakter Φ10mm
|
Sistem CNC
|
| Siemens Jerman, Panasonic Jepang, China INVT |
Metode pendinginan
|
| Pendinginan semprot, pendinginan internal + pendinginan eksternal |
Keseluruhan Mesin |
|
Ukuran (m)
Sekitar 32x5x3.5
|
Sekitar 33x5.5x3.5 |
Sekitar 33x6x3.5 |
Sekitar 33x6x3.5 |
Total Daya (kW) |
| Sekitar 55 |
Sekitar 60 |
Sekitar 60 |
Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan. |
1. Mesin pengeboran penting dan khusus untuk industri konstruksi struktur baja.
2. Secara bersamaan mengebor lubang pada tiga permukaan H-beam dan saluran dengan presisi dan efisiensi tinggi.
3. Dilengkapi dengan 7 sumbu CNC, memungkinkan pengumpanan dan penentuan posisi otomatis dan presisi.
4. Mampu mengenali gambar bagian AUTOCAD dan DSTV dan mengubahnya menjadi program permesinan.
Fitur Produk
1. Sistem pengumpanan menggunakan penjepitan dan pengumpanan kereta CNC, memastikan kecepatan tinggi dan akurasi penentuan posisi yang presisi.
2. Tiga spindel berkecepatan tinggi BT40 digunakan untuk mengebor tiga permukaan H-beam. Sistem menggunakan mata bor karbida, dengan kecepatan putaran spindel mencapai hingga 3000 rpm. Hal ini menghasilkan efisiensi pemrosesan yang tinggi dan kinerja pengeboran yang sangat baik. Serpihan yang dihasilkan selama pengeboran dibuang secara efisien melalui konveyor serpihan tipe rantai.
3. Sistem pendingin menggunakan pendinginan kabut, menyediakan kemampuan pendinginan internal dan eksternal. Setiap unit spindel pengeboran dilengkapi dengan nosel pendingin eksternal dan konektor pendingin internal sendiri, yang dapat dipilih berdasarkan persyaratan pengeboran. Pendinginan internal dan eksternal dapat digunakan secara independen atau bersamaan.
4. Sistem Pengubah Alat Otomatis (ATC) dapat disesuaikan sesuai dengan kebutuhan pelanggan, menghilangkan kebutuhan penggantian alat secara manual, sehingga menghemat waktu dan meningkatkan efisiensi operasional.
Selama sesi demonstrasi sampel, mesin pengeboran, penandaan, dan pengguntingan logam pelat balok CNC secara efektif menunjukkan kemampuan pemrosesannya saat bekerja dengan sampel H-beam standar (dengan lebar flens dan ketebalan web yang bervariasi) serta sampel baja kanal dengan berbagai ukuran. Sampel yang dipamerkan dalam demonstrasi ini dengan jelas menyoroti kemampuan mesin untuk memberikan penentuan posisi lubang yang presisi, ulir yang disadap bersih, dan pola penandaan yang jelas—sepenuhnya mencontohkan akurasi dan keandalannya yang tinggi dalam aplikasi praktis.
Mesin Pengeboran, Penandaan, dan Pengguntingan H-Beam CNC Berkecepatan Tinggi terutama digunakan dalam fabrikasi struktur baja dan proyek konstruksi jembatan. Dalam fabrikasi struktur baja, ia melakukan pemrosesan presisi pada H-beam yang digunakan dalam kerangka dan sistem pendukung, memberikan fondasi yang kokoh untuk perakitan struktur baja yang stabil. Dalam konstruksi jembatan, ia melakukan pengeboran presisi tinggi pada H-beam, yang tidak hanya memperkuat integritas struktural jembatan tetapi juga memastikan mereka dapat menahan beban jangka panjang. Dengan efisiensi operasionalnya yang tinggi, mesin ini menawarkan dukungan yang andal untuk sektor infrastruktur vital ini, memastikan kelancaran perkembangan proyek terkait.
