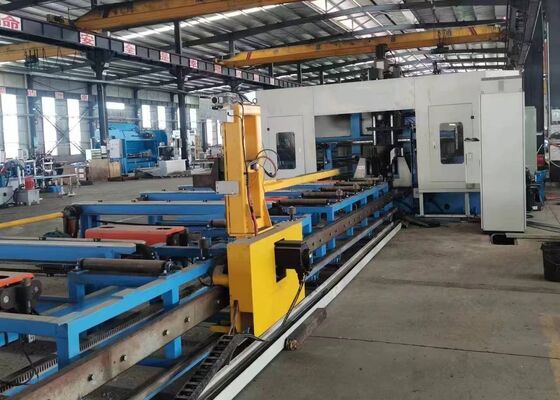

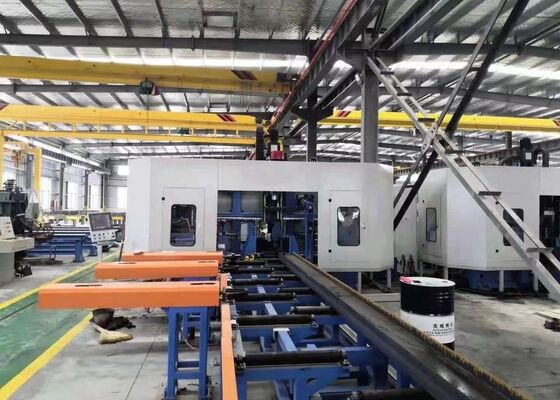

Mesin Bor 3D CNC Balok Lebar 1250x600mm Tinggi Spindel BT40 Untuk Aplikasi Struktur Baja

Mesin Bor 3D Balok CNC Lebar Tinggi 1250x600mm Mesin Bor Spindel BT40 Untuk Aplikasi Struktur Baja

Aplikasi:

Pusat permesinan ini dirancang khusus untuk operasi pengeboran pada balok-H. Menampilkan tiga spindel pengeboran presisi berkecepatan tinggi, ia menjalankan tugas pengeboran pada benda kerja dengan efisiensi luar biasa. Dengan akurasi permesinan yang luar biasa dan antarmuka pengguna yang intuitif, peralatan ini merupakan solusi berkinerja tinggi dalam industri struktur baja. Ini banyak digunakan di sektor-sektor penting seperti rekayasa konstruksi, infrastruktur jembatan, produksi tiang menara, dan proyek struktur grid.

Spesifikasi:

Fitur Produk

1. Mesin bor dan potong balok-H 3D ini terutama terdiri dari badan mesin utama, sistem umpan CNC, konveyor material, sistem kelistrikan, sistem hidrolik, sistem pendingin, sistem pelumasan, tempat sampah, dan komponen integral lainnya. Menampilkan struktur tempat tidur tetap dengan pengaturan benda kerja yang dapat digerakkan, mesin ini sangat cocok untuk memproses balok-H besar. Mendukung produksi berkelanjutan dan dibedakan oleh tingkat otomatisasi yang canggih.

2. Badan mesin bor terdiri dari tempat tidur, rakitan meja geser CNC, perangkat pendukung, unit penekan atas dan samping, dan sistem deteksi. Komponen meja geser CNC mencakup sisi tetap, sisi yang dapat digerakkan, dan meja geser CNC unit atas. Dirancang khusus untuk operasi pengeboran balok-H, rakitan meja geser terdiri dari pelat geser, dasar meja geser, kepala spindel, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, rel linier, dan sekrup timah.

3. Sistem umpan CNC terdiri dari braket, roda gigi, rak, motor servo, peredam, dan manipulator. Motor servo menggerakkan manipulator, memfasilitasi pergerakan balok-H arah-X, sehingga memastikan umpan yang akurat dan penentuan posisi benda kerja yang presisi.

4. Konveyor material terdiri dari konveyor umpan-masuk dan konveyor umpan-keluar. Konveyor umpan-masuk mencakup braket konveyor, rol pendukung, dan perangkat pendorong samping, yang dirancang khusus untuk mengangkut profil baja kosong, mencapai penentuan posisi arah-Y dari kosong, dan bekerja bersama dengan sistem umpan CNC untuk menyelesaikan proses umpan material. Konveyor umpan-keluar, yang terdiri dari braket saluran material dan rol pendukung, didedikasikan untuk pengangkutan benda kerja yang sudah selesai.

5. Sistem pendingin menggunakan metode pendinginan internal dan eksternal, menggunakan kabut oli untuk mendinginkan lubang bor. Pendekatan ini menawarkan beberapa keuntungan, termasuk pengurangan konsumsi pendingin, mempromosikan efisiensi biaya, keberlanjutan lingkungan, dan meminimalkan keausan mata bor.

6. Sistem hidrolik bertanggung jawab untuk memberi daya pada perangkat penekan atas, perangkat penekan samping, silinder alat, dan komponen terkait lainnya.

7. Sistem pneumatik dirancang untuk memasok daya ke manipulator, silinder pengujian, dan peralatan serupa lainnya.

8. Sistem pelumasan menggabungkan metode pelumasan terpusat dan manual. Pelumasan terpusat terutama digunakan untuk pelumasan rel linier utama dan sekrup timah yang tepat waktu dan tepat.

9. Sistem kontrol mesin perkakas terdiri dari komputer host, PLC, dan komponen terkait lainnya. Metode Pemrograman: Program pemrosesan dihasilkan dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program-program ini dapat disimpan, diambil, ditampilkan, dan dikirimkan kapan saja berdasarkan nomor bagian. Sistem ini tidak hanya memungkinkan penyesuaian dan kontrol manual dari parameter pemrosesan individual tetapi juga memungkinkan otomatisasi penuh dari seluruh alur kerja pemrosesan.

Selama sesi demonstrasi sampel, mesin bor, penandaan, dan geser balok dan lembaran logam CNC secara efektif menunjukkan kemampuan pemrosesannya saat bekerja dengan sampel balok-H standar—menampilkan berbagai lebar flensa dan ketebalan web—serta sampel baja saluran dari berbagai ukuran. Spesimen yang disajikan dalam demonstrasi ini dengan jelas menyoroti kemampuan peralatan untuk mencapai penentuan posisi lubang yang tepat, ulir yang disadap halus, dan pola penandaan yang akurat, sehingga sepenuhnya menunjukkan presisi dan keandalannya yang tinggi dalam aplikasi dunia nyata.

Mesin Bor, Penandaan, dan Geser Balok-H CNC Berkecepatan Tinggi terutama digunakan di pabrik manufaktur struktur baja dan proyek konstruksi jembatan. Di bengkel struktur baja, ia memastikan permesinan yang tepat dari balok-H yang digunakan dalam kerangka dan struktur pendukung, sehingga memberikan fondasi yang kokoh untuk perakitan konstruksi baja yang stabil. Dalam aplikasi konstruksi jembatan, mesin melakukan pengeboran presisi tinggi pada balok-H, meningkatkan integritas struktural jembatan dan memungkinkan mereka untuk secara efektif menopang beban jangka panjang. Dengan efisiensi operasional yang luar biasa, peralatan ini memberikan dukungan yang andal ke sektor infrastruktur penting ini, memastikan kelancaran pelaksanaan proyek terkait.
