Mesin Pengeboran Balok CNC BT40 Spindel Diameter Lubang 40mm Untuk Aplikasi Struktur Baja

Mesin Pengeboran Balok CNC BT40 Spindel Diameter Lubang 40mm Untuk Aplikasi Struktur Baja

Aplikasi:

Pusat pengolahan ini dirancang khusus untuk pengeboran pada balok H. Dilengkapi dengan tiga spindel pengeboran presisi kecepatan tinggi,melakukan proses pengeboran pada benda kerja dengan efisiensi yang luar biasaDengan presisi pemesinan yang unggul dan kemampuan operasional yang ramah pengguna, peralatan ini berfungsi sebagai solusi kinerja tinggi yang kritis dalam industri struktur baja.Hal ini banyak digunakan dalam sektor kunci termasuk teknik konstruksi, infrastruktur jembatan, produksi tiang menara, dan proyek struktur jaringan.

Spesifikasi:

Fitur Produk

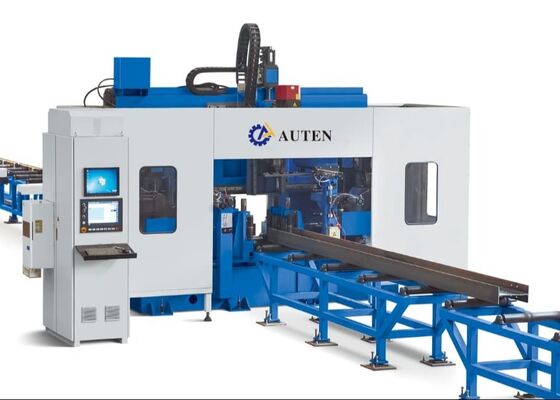

1Alat mesin pengeboran dan pemotongan balok 3D H ini terutama terdiri dari tubuh mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan,sistem pelumasanDengan menggunakan struktur tempat tidur tetap dan pengaturan benda kerja yang bergerak, mesin alat ini sangat cocok untuk pengolahan balok H berskala besar.Hal ini memungkinkan operasi produksi berkelanjutan dan ditandai dengan tingkat otomatisasi yang tinggi.

2. Badan mesin pengeboran terdiri dari tempat tidur, perakitan meja geser CNC, perangkat pendukung, perangkat penekanan atas, perangkat penekanan sisi, dan perangkat deteksi.Komponen dari meja geser CNC termasuk sisi tetap, sisi bergerak, dan meja geser CNC unit atas. dirancang khusus untuk operasi pengeboran H-beam, kumpulan meja geser terdiri dari pelat geser, dasar meja geser,sebuah headstock spindle, spindel mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, motor servo, panduan linier, dan sekrup timbal.

3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator. servo motor mendorong manipulator untuk mewujudkan gerakan arah X dari H-beam,Dengan demikian memungkinkan pemasangan sinar H dan posisi tepat dari benda kerja.

4Konveyor material dibagi menjadi konveyor in-feeding dan out-feeding. Konveyor in-feeding terdiri dari bracket conveyor, rol pendukung, dan perangkat mendorong sisi,yang dirancang khusus untuk mengangkut baja kosong berprofil, mencapai posisi arah Y dari kosong, dan bekerja sama dengan perangkat makan CNC untuk menyelesaikan proses makan bahan.Conveyor outfeeding terdiri dari bahan saluran bracket dan roller pendukung, dan khusus digunakan untuk mengangkut benda kerja yang sudah jadi.

5Sistem pendinginan mengadopsi metode pendinginan internal dan eksternal, memanfaatkan kabut minyak untuk mendinginkan lubang.keberlanjutan lingkungan, dan mengurangi keausan bor.

6Sistem hidrolik bertanggung jawab untuk memasok daya ke perangkat penekanan atas, perangkat penekanan sisi, silinder alat, dan komponen lain yang relevan.

7Sistem pneumatik dirancang untuk menyediakan daya untuk manipulator, silinder pengujian, dan peralatan setara.

8Sistem pelumasan menggunakan kombinasi pelumasan terpusat dan manual.Pengotoran terpusat terutama diterapkan untuk pengotoran berkala dan kuantitatif dari panduan linier utama dan sekrup timbal.

9. Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya.Program pemrosesan dibuat dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program pemrosesan ini dapat disimpan, diambil, ditampilkan, dan ditransmisikan kapan saja sesuai dengan nomor bagian.Alat mesin tidak hanya mampu mewujudkan penyesuaian manual dan kontrol dari parameter pengolahan individu tetapi juga mampu mencapai kontrol otomatis penuh untuk seluruh alur kerja pengolahan.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsContoh-contoh yang disajikan dalam demonstrasi ini dengan jelas menggambarkan kemampuan peralatan untuk mencapai posisi lubang yang tepat, benang-benang yang dilusuri dengan halus, dan pola penandaan yang jelas.sehingga sepenuhnya mencerminkan presisi tinggi dan keandalan dalam skenario aplikasi praktis.

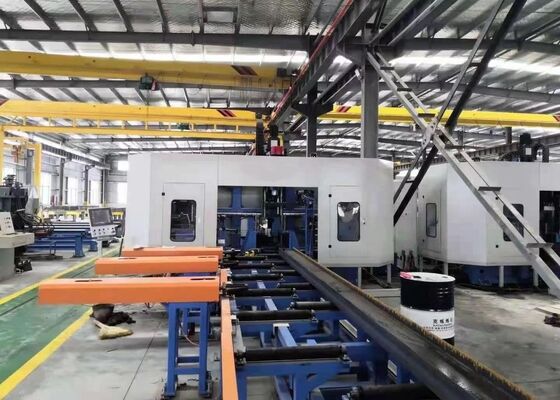

Mesin CNC High-Speed H-Beam Drilling, Marking and Shearing terutama digunakan di fasilitas manufaktur struktur baja dan proyek konstruksi jembatan.menyediakan pemesinan presisi untuk balok H yang digunakan dalam struktur rangka dan pendukung, sehingga meletakkan dasar yang kuat untuk perakitan stabil struktur baja.peralatan melakukan operasi pengeboran presisi tinggi pada balok H ini tidak hanya meningkatkan stabilitas struktural jembatan tetapi juga memungkinkan mereka untuk secara efektif menahan beban jangka panjangDengan efisiensi operasional yang sangat baik, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur utama ini dan menjamin kemajuan proyek terkait dengan lancar.
