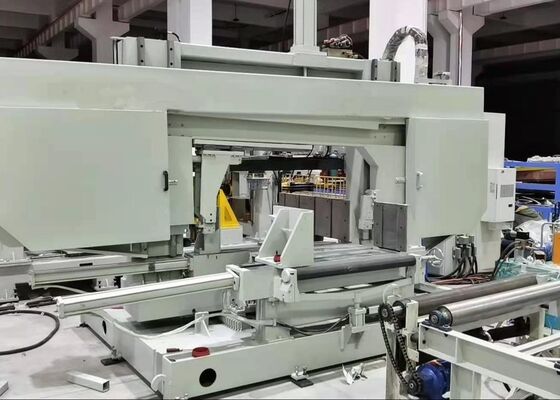

PLC Control Method CNC 3D I Beam Drilling Shearing Machine Line 3×11KW Kekuatan Motor

PLC Control Method CNC 3D I Beam Drilling Shearing Machine Line 3×11KW Kekuatan Motor

Aplikasi:

Pusat pengolahan ini dirancang khusus untuk pengeboran pada balok H. Dilengkapi dengan tiga spindel pengeboran presisi kecepatan tinggi,ini melakukan prosedur pengeboran pada benda kerja dengan efisiensi yang luar biasaDengan akurasi pemesinan yang sangat baik dan fungsi operasi yang intuitif, peralatan ini berfungsi sebagai solusi kinerja tinggi yang penting dalam industri struktur baja.Hal ini banyak diterapkan di seluruh sektor inti seperti teknik konstruksi, infrastruktur jembatan, pembuatan tiang menara, dan proyek struktur grid.

Spesifikasi:

Fitur Produk

1Alat mesin ini terutama terdiri dari tubuh mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan, sistem pelumasan, sampah bin,dan komponen lainnyaMengadopsi struktur tempat tidur tetap dan konfigurasi benda kerja yang bergerak, mesin alat ini sangat cocok untuk pengolahan balok H berskala besar.Ini memfasilitasi operasi produksi berkelanjutan dan memiliki tingkat otomatisasi yang tinggi.

2. Badan mesin pengeboran terdiri dari tempat tidur, perakitan meja geser CNC, perangkat pendukung, perangkat penekanan atas, perangkat penekanan samping, dan perangkat deteksi.Komponen dari meja geser CNC termasuk sisi tetap, sisi bergerak, dan meja geser CNC unit atas. kumpulan meja geser terdiri dari pelat geser, dasar meja geser, headstock spindle, spindle mekanik kecepatan tinggi,silinder alat, motor frekuensi variabel, servo motor, panduan linier, dan sekrup timbal, yang dirancang khusus untuk pengeboran balok H.

3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reducer, dan manipulator. servo motor mendorong manipulator untuk memindahkan H-beam ke arah X,memungkinkan pemasangan sinar H dan posisi tepat dari benda kerja.

4Konveyor bahan dikategorikan menjadi konveyor in-feeding dan konveyor out-feeding. Konveyor in-feeding terdiri dari bracket konveyor, rol pendukung, dan perangkat mendorong sisi,yang dirancang untuk membawa kosong baja profil, posisi kosong di arah Y, dan berkoordinasi dengan perangkat CNC untuk makanan bahan.khusus digunakan untuk mengangkut benda kerja jadi.

5Sistem pendingin menggunakan metode pendinginan internal dan eksternal, memanfaatkan kabut minyak untuk mendinginkan lubang.ramah lingkungan, dan mengurangi keausan bor.

6Sistem hidraulik berfungsi untuk memasok daya ke perangkat penekanan atas, perangkat penekanan sisi, silinder alat, dan komponen terkait lainnya.

7Sistem pneumatik dirancang untuk menyediakan daya untuk manipulator, silinder pengujian, dan peralatan serupa.

8Sistem pelumasan menggunakan kombinasi pelumasan terpusat dan manual.Pengotoran terpusat terutama digunakan untuk pengotoran berkala dan kuantitatif dari panduan linier utama dan sekrup timbal.

9Sistem kontrol alat mesin terdiri dari komputer host, PLC, dan komponen terkait lainnya.Program pemrosesan dihasilkan dengan memasukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard. Program pemrosesan ini dapat disimpan, diambil, ditampilkan, dan dikomunikasikan kapan saja berdasarkan nomor bagian.Alat mesin mampu tidak hanya mewujudkan penyesuaian manual dan kontrol dari parameter pengolahan individu tetapi juga mencapai kontrol sepenuhnya otomatis untuk seluruh alur kerja pengolahan.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsSampel yang ditampilkan dalam demonstrasi ini dengan jelas menggambarkan kemampuan peralatan untuk mencapai posisi lubang yang akurat, benang yang terikat halus, dan pola penandaan yang jelas.sehingga sepenuhnya mencerminkan presisi tinggi dan keandalan dalam skenario aplikasi praktis.

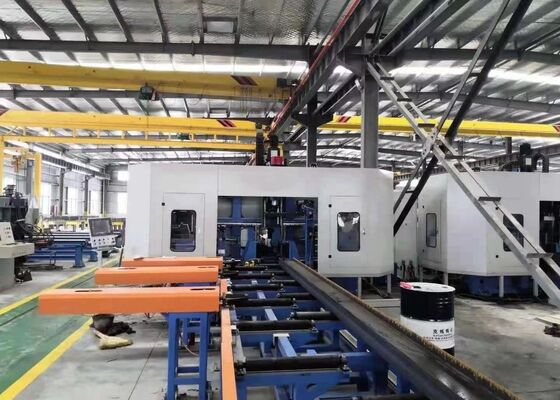

Mesin pengeboran, penandaan dan pemotong balok H CNC berkecepatan tinggi terutama digunakan di pabrik manufaktur struktur baja dan proyek konstruksi jembatan.menyediakan pemesinan presisi untuk balok H yang digunakan dalam struktur rangka dan pendukung, dengan demikian meletakkan dasar yang kuat untuk perakitan stabil struktur baja.peralatan melakukan operasi pengeboran presisi tinggi pada balok H ini tidak hanya meningkatkan stabilitas struktur jembatan tetapi juga memungkinkan mereka secara efektif menahan beban jangka panjangDengan efisiensi operasional yang sangat baik, mesin ini memberikan dukungan yang dapat diandalkan untuk sektor infrastruktur utama ini dan memastikan kemajuan proyek terkait dengan lancar.
