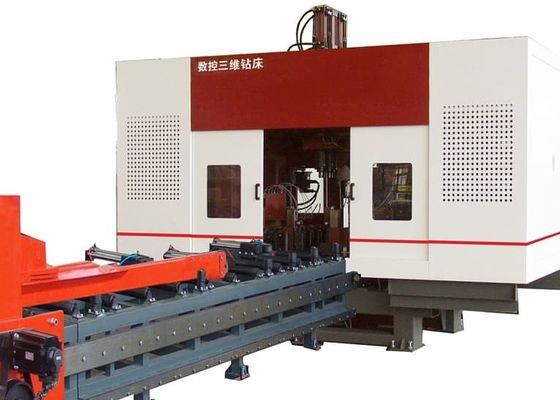

1250x600mm Max Size Lebar X Tinggi CNC 3D Beam Mesin Pengeboran Line 40mm Max Lubang Diameter
Aplikasi:
Pusat pengolahan ini terutama dirancang untuk operasi pengeboran pada balok H. Dilengkapi dengan tiga spindel pengeboran presisi kecepatan tinggi,melakukan proses pengeboran pada benda kerja dengan efisiensi yang luar biasaDengan presisi mesin yang unggul dan operasi yang ramah pengguna, peralatan ini berfungsi sebagai solusi kinerja tinggi yang sangat diperlukan di sektor struktur baja.Hal ini banyak digunakan di seluruh industri kunci termasuk teknik konstruksi, infrastruktur jembatan, pembuatan tiang menara, dan proyek struktur grid.
Spesifikasi:
| Parameter sinar H |
Max. Ukuran Lebar x Tinggi |
1250x600mm |
| Min. Ukuran Lebar x Tinggi |
200×75mm |
| Max. Panjang balok |
12000mm |
| Spindel utama |
Qty. |
3 |
| Model |
BT2 |
| Kekuatan motor |
3x11 kW |
| Kecepatan spindle |
200-3000 r/menit |
| Diameter Lubang |
φ40 mm |
| Kekuatan motor |
Daya servo motor pakan |
2x3 kW |
| Kekuatan servo motor posisi |
2x3 kW |
| Keakuratan Pengolahan |
Penyimpangan jarak lubang |
Dua lubang dalam jarak 1 meter |
± 0.5 |
| Nilai penyimpangan yang diizinkan meningkat ± 0,2 mm untuk setiap 1 meter tambahan dari jarak lubang, dan maksimum tidak melebihi ± 2 mm |
| Penyimpangan margin akhir |
±1,0 mm |
| Sistem hidraulik |
Tekanan pompa hidrolik |
7 MPa |
| |
Daya motor pompa minyak |
7kW |
| Sistem Listrik |
Metode kontrol |
PLC |
| Jumlah sumbu CNC |
7 |
| Ukuran keseluruhan (L x L x H) |
32000x6200x4000 |
Fitur Produk

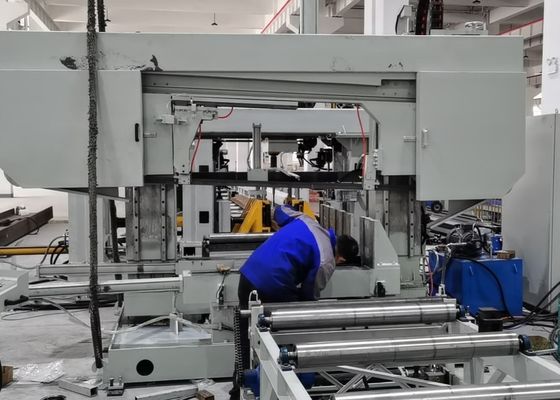

1Alat mesin ini terutama terdiri dari tubuh mesin utama, sistem makan CNC, material conveyor, sistem listrik, sistem hidrolik, sistem pendinginan, sistem pelumasan, kotak sampah dan bagian lainnya.Alat mesin mengadopsi struktur tempat tidur tetap dan struktur benda kerja bergerak, yang cocok untuk pengolahan baja berbentuk H besar, nyaman untuk produksi berkelanjutan, dan memiliki tingkat otomatisasi yang tinggi.
2. Tubuh mesin pengeboran terdiri dari tempat tidur, komponen meja geser CNC, perangkat pendukung, perangkat menekan atas, perangkat menekan sisi, perangkat deteksi dan sebagainya.Bagian dari tabel geser kontrol numerik adalah sisi tetap, sisi bergerak dan unit atas kontrol numerik meja geser. komponen meja geser terdiri dari pelat geser, kursi meja geser, headstock, spindle mekanik kecepatan tinggi,silinder alat, motor konversi frekuensi, servo motor, panduan linier, sekrup timbal, dll, yang digunakan untuk pengeboran baja berbentuk H.
3. Sistem makan CNC terdiri dari bracket, gigi, rak, servo motor, reduksi dan manipulator.Servo motor mendorong manipulator untuk mendorong baja berbentuk H untuk bergerak ke arah X untuk memberi makan baja berbentuk H, yang dapat merealisasikan posisi yang tepat dari benda kerja.
4Konveyor material dibagi menjadi konveyor material feeding dan konveyor outfeeding. Konveyor feeding terdiri dari dukungan konveyor, roller pendukung, perangkat dorong sisi, dll.yang digunakan untuk membawa baja berprofil kosong, posisi kosong baja profil di arah Y dan bekerja sama dengan perangkat CNC makan untuk memberi makan.,yang digunakan untuk membawa benda kerja yang sudah jadi.
5Sistem pendingin menggunakan metode pendinginan internal dan eksternal untuk mendinginkan lubang dengan kabut minyak. Keuntungannya adalah bahwa jumlah pendingin kecil, hemat biaya, ramah lingkungan,dan dapat mengurangi keausan bor bit.
6Sistem hidraulik digunakan untuk menyediakan daya untuk perangkat menekan atas, perangkat menekan sisi, silinder pisau, dll.
7Sistem pneumatik digunakan untuk menyediakan daya untuk manipulator, tabung uji, dll.
8Sistem pelumasan menggunakan kombinasi pelumasan terpusat dan manual.Pengotoran terpusat terutama digunakan untuk waktu dan pengotoran kuantitatif panduan linier utama dan sekrup timbal.
9Sistem kontrol alat mesin terdiri dari komputer host, PLC dan sebagainya.input gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard untuk menghasilkan program pemrosesanProgram pengolahan dapat disimpan, dipanggil kembali, ditampilkan dan dikomunikasikan kapan saja sesuai dengan nomor bagian.Alat mesin tidak hanya dapat menyadari penyesuaian manual dan kontrol dari setiap parameter pemrosesan, tetapi juga mewujudkan pengolahan kontrol otomatis dari seluruh proses.
Dalam sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsSampel yang disajikan selama demonstrasi ini dengan jelas menunjukkan kemampuan peralatan untuk mencapai posisi lubang yang akurat, benang yang halus dan pola penandaan yang dapat dibaca.Dengan demikian sepenuhnya mewujudkan presisi tinggi dan keandalan dalam skenario aplikasi dunia nyata.
Mesin Pengeboran, Penandaan dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di fasilitas manufaktur struktur baja dan inisiatif konstruksi jembatan.Di dalam bengkel struktur baja, ia memberikan pemesinan presisi untuk balok H yang digunakan dalam struktur rangka dan pendukung, sehingga membangun dasar yang kuat untuk perakitan stabil struktur baja.Dalam konteks pembangunan jembatan, peralatan melakukan operasi pengeboran presisi tinggi pada balok H. hal ini tidak hanya meningkatkan stabilitas struktur jembatan tetapi juga memungkinkan mereka untuk menahan beban jangka panjang secara efisien.Menampilkan efisiensi operasional yang luar biasa, mesin menyediakan dukungan yang dapat diandalkan untuk sektor infrastruktur penting ini dan menjamin kemajuan proyek terkait yang lancar.
