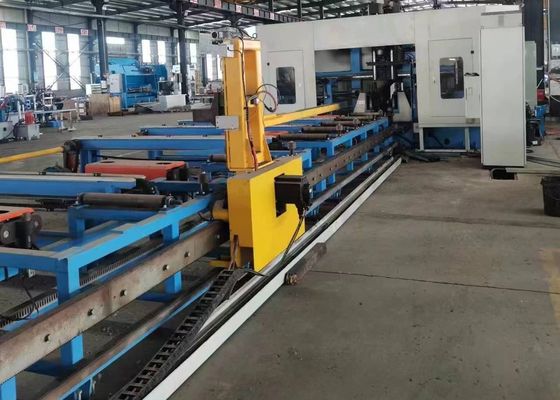

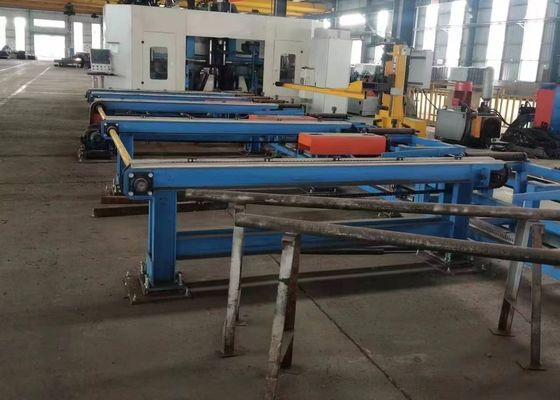

Rentang Lebar H Beam 100-500mm Seri BHD Mesin Bor CNC Kecepatan Pakan Spindel 0-10m/Min
Aplikasi:
Ini terutama digunakan untuk pengeboran, penyadapan, penandaan, dan penggoresan baja berbentuk H, baja kanal, baja siku, dan baja lainnya. Ini banyak digunakan dalam industri struktur baja seperti bangunan, garasi, menara, dan struktur grid.
Spesifikasi:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Lebar H Beam
rentang(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Tinggi H Beam
rentang(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Baja kanal
rentang lebar(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Baja kanal
rentang tinggi(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Maks. benda kerja
ketebalan(mm)
|
40 |
40 |
80 |
80 |
|
Maks. benda kerja
panjang (m)
|
12 atau 15 (opsional) |
|
Spindel pengeboran
jumlah
|
Total 3 spindel, satu spindel pada unit atas, sisi kiri dan sisi kanan masing-masing
|
|
Lubang spindel
tirus
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Maks. pengeboran
diameter (mm)
|
40 |
40 |
40 |
40 |
|
Motor spindel
daya (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Kecepatan spindel
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Pakan spindel
kecepatan(m/min)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
Pakan sumbu X
kecepatan(m/min)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Jumlah alat
magazin
|
3 |
3 |
3 |
3 |
|
Magazin alat
tipedan kapasitas
|
Tipe baris, 3x4 (opsional) |
|
Unit penandaan
(opsional)
|
Pengetikan cakram, 36 karakter, ukuran karakter Φ10mm
|
| Sistem CNC |
Siemens Jerman, Panasonic Jepang, China INVT
|
| Metode pendinginan |
Pendinginan semprot, pendinginan internal + pendinginan eksternal |
|
Keseluruhan Mesin
Ukuran (m)
|
Sekitar 32x5x3.5 |
Sekitar 33x5.5x3.5 |
Sekitar 33x5.5x3.5 |
Sekitar 33x6x3.5 |
| Total Daya (kW) |
Sekitar 55 |
Sekitar 55 |
Sekitar 60 |
Sekitar 60 |
Parameter di atas dapat disesuaikan dan diubah sesuai dengan kebutuhan spesifik pelanggan.
1. Peralatan pengeboran yang diperlukan dan khusus untuk industri struktur baja bangunan.
2. Bor lubang pada tiga permukaan pada balok H dan saluran secara bersamaan, dengan presisi tinggi dan efisiensi tinggi.
3. 7 sumbu CNC, secara otomatis menyelesaikan pengumpanan dan penentuan posisi yang akurat.
4. Dapat mengenali gambar benda kerja AUTOCAD dan DSTV dan mengubahnya menjadi program permesinan.
Fitur Produk
1. Mekanisme pengumpanan mengadopsi penjepitan dan pengumpanan kereta CNC dengan kecepatan tinggi dan presisi penentuan posisi.
2. Tiga spindel berkecepatan tinggi BT40 digunakan untuk mengebor tiga permukaan balok-H. Ini mengadopsi mata bor karbida, kecepatan rotasi spindel bisa mencapai 3000rpm. Efisiensi pemrosesan tinggi dan efek pengeboran baik. Serpihan yang terjadi selama pengeboran akan diangkut oleh konveyor serpihan tipe rantai.
3. Sistem pendingin mengadopsi pendinginan kabut, yang memiliki fungsi pendinginan internal dan pendinginan eksternal. Setiap kotak spindel pengeboran dilengkapi dengan nosel pendingin eksternal dan konektor pendingin internal sendiri, yang dapat dipilih sesuai dengan kebutuhan pengeboran. Pendinginan internal dan pendinginan eksternal dapat digunakan secara terpisah atau bersamaan.
4. Sistem pengubah alat otomatis (ATC) dapat dilengkapi sesuai dengan kebutuhan pelanggan, tidak perlu mengganti alat secara manual, menghemat waktu dan meningkatkan efisiensi kerja.
Selama sesi demonstrasi sampel, mesin pengeboran, penandaan, dan geser logam pelat balok CNC mampu secara efektif menampilkan kemampuan pemrosesannya saat beroperasi pada sampel balok-H standar (menampilkan berbagai lebar flensa dan ketebalan web) serta sampel baja kanal dari berbagai dimensi. Sampel yang disajikan dalam demonstrasi ini dengan jelas menggambarkan kapasitas alat mesin untuk mencapai penentuan posisi lubang yang akurat, ulir yang disadap halus, dan pola penandaan yang mudah dibaca—sehingga sepenuhnya mewujudkan presisi tinggi dan keandalannya dalam skenario aplikasi dunia nyata.
Mesin Pengeboran, Penandaan, dan Penggeseran H-Beam CNC Berkecepatan Tinggi terutama digunakan di bengkel struktur baja dan proyek konstruksi jembatan. Di dalam bengkel struktur baja, ia melakukan pemrosesan presisi pada balok-H yang digunakan untuk kerangka dan struktur pendukung, sehingga membangun fondasi yang kuat untuk perakitan struktur baja yang stabil. Dalam skenario konstruksi jembatan, ia melakukan operasi pengeboran dengan akurasi tinggi pada balok-H—ini tidak hanya berkontribusi pada peningkatan integritas struktural jembatan tetapi juga memungkinkan mereka untuk secara efektif menahan beban jangka panjang. Dikaruniai efisiensi operasional yang tinggi, mesin memberikan dukungan yang andal untuk sektor infrastruktur penting ini, menjaga kelancaran perkembangan proyek terkait.
