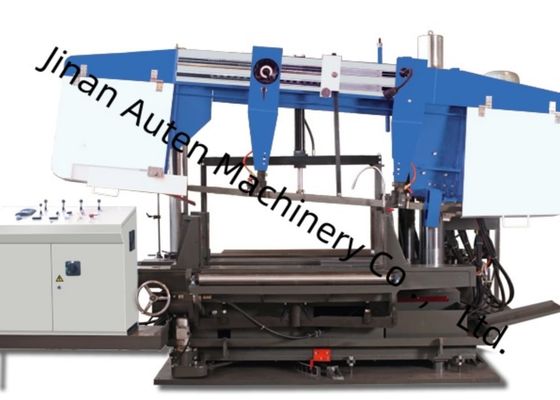

500*500mm Ukuran Maks. Lebar X Tinggi CNC Beams Peralatan Pengeboran Logam, Pengguntingan, 10#～40# Baja Kanal
Penggunaan alat mesin:
Alat mesin bor I-beam CNC ini terutama dirancang untuk proses pengeboran, penyadapan, dan penandaan pada benda kerja baja, termasuk H-beam dan baja kanal. Alat ini menggabungkan tiga spindel berkecepatan tinggi BT40, yang didedikasikan untuk melakukan operasi pengeboran pada tiga sisi benda kerja baja—dengan satu spindel ditugaskan untuk setiap sisi. Majalah alat tipe baris yang cocok mampu menampung hingga 4 jenis mata bor dengan spesifikasi yang berbeda. Peralatan ini dicirikan oleh efisiensi pemrosesan yang tinggi, presisi yang unggul, pengoperasian yang mudah digunakan, dan penerapan yang luas dalam skenario yang relevan.
Spesifikasi:
| Parameter balok H |
Ukuran Maks. Lebar x Tinggi |
500×500mm |
| Ukuran Min. Lebar x Tinggi |
100×100mm |
| Panjang Balok |
2000～13000mm |
| |
Baja kanal |
10#～40# |
| Spindel utama |
Jumlah |
3 |
| Model |
BT40 |
| Daya motor |
11 kW |
| Kecepatan spindel |
100～3000 r/min |
| Diameter lubang |
φ5～φ30 mm |
| Sumbu CNC |
Daya motor servo sumbu X |
Sekitar 4,5 kW |
| Daya motor servo sumbu penentu posisi pengeboran horizontal |
Sekitar 1,5 kW |
| Daya motor servo sumbu penentu posisi pengeboran vertikal |
Sekitar 3 kW |
| Servo motor pengumpanan pengeboran |
Sekitar 2 kW |
| Majalah alat |
Jumlah |
3 |
| Tipe |
Gaya baris |
| Kapasitas majalah alat |
4 x 3 |
| Akurasi Pemrosesan |
Penyimpangan jarak lubang |
Dua lubang dalam 1 meter |
±0,5 |
| Nilai penyimpangan yang diizinkan meningkat sebesar ±0,2mm untuk setiap tambahan 1 meter jarak lubang, dan maksimum tidak melebihi ±2mm |
| Penyimpangan margin ujung |
±1,0 mm |
Struktur dan Konfigurasi Alat Mesin
Garis mesin bor dan potong H-beam CNC ini terutama terdiri dari komponen inti termasuk unit pengeboran, troli pengumpanan, saluran pengumpanan, saluran pengeluaran, sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem kelistrikan, dan bagian penting lainnya. Alat mesin menggunakan desain struktural yang mengintegrasikan tempat tidur tetap dan platform benda kerja yang dapat digerakkan. Konfigurasi khusus untuk pengeboran 3D ini memungkinkan pelaksanaan alur kerja produksi otomatis, sehingga meningkatkan efisiensi operasional dan memastikan konsistensi pemrosesan.
Mesin Bor
Mesin bor lembaran logam pelat ini terutama terdiri dari alas, tempat tidur mesin, seluncuran yang dapat digerakkan, kepala spindel, perangkat penekan atas, perangkat penjepit samping, dan majalah alat tipe baris.
Mesin bor dan potong tanda balok dilengkapi dengan tiga kepala spindel, khususnya kepala spindel sisi tetap, kepala spindel sisi yang dapat digerakkan, dan kepala spindel unit atas, yang digunakan untuk operasi pengeboran dalam arah horizontal dan vertikal. Setiap kepala spindel dapat beroperasi secara independen sambil secara bersamaan menyelesaikan tugas pengeboran, yang secara signifikan meningkatkan efisiensi produksi. Setiap kepala spindel dilengkapi dengan satu set spindel mekanis berkecepatan tinggi BT40; majalah alat tipe baris yang sesuai dapat menampung maksimum 4 mata bor dengan diameter yang berbeda (dengan syarat tidak ada alat yang dipasang pada spindel), memungkinkan pemrosesan otomatis 4 diameter lubang yang berbeda dengan satu penjepitan benda kerja. Umpan spindel digerakkan oleh servo motor, memungkinkan lintasan cepat, umpan kerja, dan penarikan cepat melalui kontrol program. Sementara itu, motor spindel ditenagai oleh servo motor spindel, yang menampilkan penyesuaian kecepatan tanpa langkah dengan rentang kecepatan yang luas.
Troli Pengumpanan
Troli pengumpanan mesin pemotong dan pengeboran balok cnc terdiri dari roda gigi, servo motor, dan manipulator. Manipulator mengamankan benda kerja dan digerakkan oleh servo motor; di bawah transmisi mekanisme rak roda gigi, benda kerja diumpankan di sepanjang arah X, yang menjamin presisi pemrosesan longitudinal dari operasi pengeboran.
Saluran Pengeluaran
Saluran pengeluaran terdiri dari braket saluran, rol penyangga, dan komponen terkait lainnya, dan dirancang khusus untuk mengangkut benda kerja yang telah menyelesaikan seluruh prosedur pemrosesan.

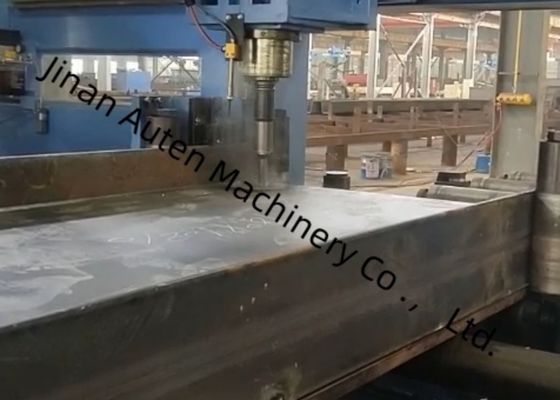

Dalam demonstrasi sampel, mesin penandaan dan pengguntingan pengeboran logam pelat balok CNC dapat secara efektif menunjukkan kemampuan pemrosesannya pada sampel H-beam standar (menampilkan berbagai lebar flensa dan ketebalan web) serta sampel baja kanal dengan dimensi yang berbeda. Sampel yang ditampilkan ini dengan jelas menggambarkan kapasitas alat mesin untuk mencapai penentuan posisi lubang yang akurat, ulir yang disadap halus, dan pola penandaan yang berbeda—sepenuhnya mencerminkan presisi dan keandalannya yang tinggi dalam skenario aplikasi praktis.
Mesin Penanda dan Gunting H Beam CNC Berkecepatan Tinggi terutama digunakan di bengkel struktur baja dan proyek konstruksi jembatan. Di dalam bengkel struktur baja, ia melakukan pemrosesan presisi pada H-beam yang digunakan untuk kerangka dan struktur pendukung, sehingga meletakkan dasar yang kuat untuk perakitan struktur baja yang stabil. Dalam skenario konstruksi jembatan, ia melakukan operasi pengeboran dengan akurasi tinggi pada H-beam—ini tidak hanya membantu meningkatkan integritas struktural jembatan tetapi juga memungkinkan mereka untuk menahan beban jangka panjang secara efektif. Dengan efisiensi operasionalnya yang tinggi, mesin ini memberikan dukungan yang andal untuk sektor infrastruktur penting ini, memastikan kelancaran kemajuan proyek terkait.
