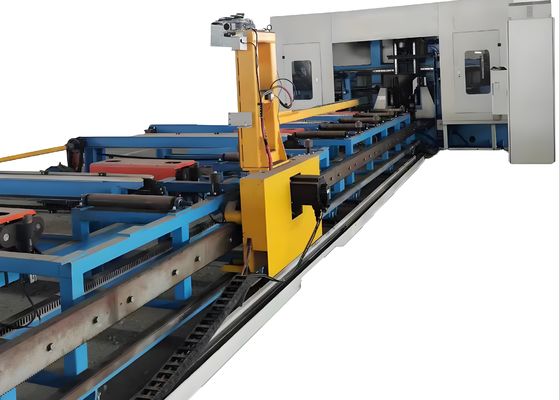

2000~12000mm Panjang Range Of Raw Material Mesin Pengeboran Balok Saluran 3D 11KW Spindle Motor Power

2000~12000mm Panjang Range Of Raw Material Mesin Pengeboran Balok Saluran 3D 11KW Spindle Motor Power

Tujuan dari jalur produksi:

Garis produksi ini terutama dirancang untuk melakukan pengeboran, penandaan,dan penggilingan pada baja berbentuk (termasuk balok H dan baja saluran), teknik jembatan, dan manufaktur peralatan tugas berat.memastikan baja berbentuk jadi memenuhi standar dimensi dan struktural yang ketat yang diperlukan untuk aplikasi industri.

UtamaSspesifikasi:

1. Trolley Pengeboran Tiga Dimensi
Komponen ini terdiri dari gigi, servo motor, dan manipulator.dan mampu mengangkat dan menurunkan secara otomatis sesuai dengan spesifikasi profilSetelah manipulator mengekstrak sebuah benda kerja, ia digerakkan oleh servo motor.Bagian kerja diberi makan ke arah X, dengan efektif memastikan akurasi pengolahan longitudinal dari operasi pengeboran.

2. Pengeboran 3D host
Host pengeboran terutama terdiri dari dasar, tempat tidur, slide bergerak, kotak spindle, perangkat penekanan atas, perangkat penjepit sisi, dan majalah alat tipe baris.Tempat tidur menunjukkan kekakuan dan stabilitas yang sangat baik, memungkinkan untuk menahan beban dan getaran yang dihasilkan selama pemrosesan kecepatan tinggi.Kinerja struktural ini secara efektif memastikan akurasi pemesinan mesin alat sepanjang operasi terus menerus.

2. Host Pengeboran Tiga Dimensi (Konfigurasi Kotak Spindle)
Host pengeboran dilengkapi dengan 3 kotak spindle, yaitu kotak spindle sisi tetap, kotak spindle sisi bergerak, dan kotak spindle unit atas,yang digunakan untuk pengeboran horizontal dan operasi pengeboran vertikal masing-masingSetiap kotak spindle dapat beroperasi secara independen atau melakukan operasi pengeboran secara bersamaan. Konfigurasi ini secara signifikan meningkatkan efisiensi produksi.Setiap kotak spindle dilengkapi dengan satu set spindle mekanik kecepatan tinggi BT40; majalah alat tipe baris yang sesuai dapat menampung hingga 4 bor dengan diameter yang berbeda (ketika tidak ada alat yang dipasang pada spindle),memungkinkan pemesinan otomatis dari 4 diameter lubang yang berbeda dalam satu siklus penjepit benda kerja.

Tiga unit kotak spindle dipasang di sisi tempat tidur. Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guideSelama proses pengeboran, peralatan ini menerapkan kekuatan menekan pada benda kerja dalam dua arah.Mekanisme penekanan yang digerakkan silinder diatur di atas benda kerja untuk menekan benda kerja terhadap rol pendukung horizontalSelain itu, mekanisme penekanan yang digerakkan silinder dipasang di sisi untuk menerapkan kekuatan penekanan lateral pada benda kerja, dengan efektif mengamankan benda kerja selama pemesinan.

Dalam sesi demonstrasi sampel, misalnya, the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsContoh-contoh yang ditampilkan ini dengan jelas menggambarkan kemampuan mesin alat untuk mencapai posisi lubang yang akurat, benang yang halus,dan pola penandaan yang berbeda yang sepenuhnya mencerminkan presisi dan keandalan yang tinggi dalam skenario aplikasi praktis.

Mesin pengeboran balok CNC berkecepatan tinggi terutama digunakan di bengkel struktur baja dan proyek konstruksi jembatan.melakukan pemesinan presisi pada balok H yang diterapkan pada bingkai dan struktur pendukung, dengan demikian meletakkan dasar yang kuat untuk perakitan stabil struktur baja.Hal ini membantu meningkatkan integritas struktural jembatan., memungkinkan mereka untuk menahan beban jangka panjang. efisiensi operasionalnya yang tinggi memberikan dukungan teknis yang dapat diandalkan untuk sektor infrastruktur penting ini,Memastikan kemajuan yang lancar dari pelaksanaan proyek.
