Mesin Pengeboran dan Penyadapan CNC 3D H Beam Lebar X Tinggi 700x500mm φ5～φ30 mm Diameter Lubang

Mesin Pengeboran dan Penyadapan H Beam CNC 3D Lebar X Tinggi 700×500mm φ5～φ30 mm Diameter Lubang

Industri Aplikasi:

Mesin perkakas ini dirancang khusus untuk operasi pengeboran pada baja berbentuk H. Ia menggunakan tiga spindel pengeboran presisi berkecepatan tinggi untuk melakukan pengeboran benda kerja, menawarkan akurasi pemesinan yang tinggi dan pengoperasian yang mudah. Sebagai peralatan efisiensi tinggi yang penting dalam industri struktur baja, ia banyak diterapkan dalam konstruksi, rekayasa jembatan, menara tiang, struktur grid, dan bidang terkait lainnya.

Spesifikasi:

Komponen Lini Mesin Pengeboran CNC

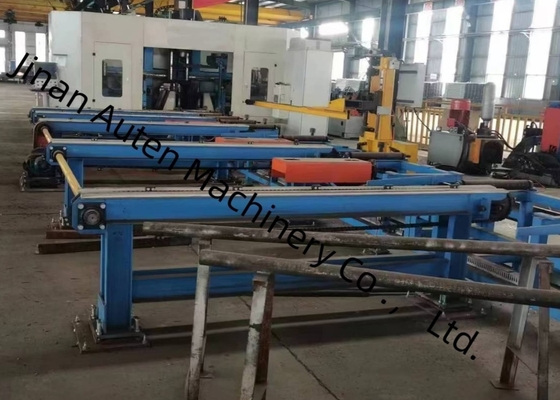

Lini mesin pengeboran CNC terutama terdiri dari komponen inti termasuk badan mesin utama, sistem pengumpanan CNC, konveyor pengumpanan keluar, sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem kelistrikan, dan gerobak bahan limbah. Lini produksi mengadopsi struktur tempat tidur tetap yang dipasangkan dengan struktur pembawa benda kerja yang dapat dipindahkan. Fungsionalitas pengeboran 3D yang diaktifkan oleh desain struktural ini memfasilitasi implementasi proses produksi otomatis, mendukung operasi manufaktur yang efisien dan konsisten.

1. Badan Mesin Utama

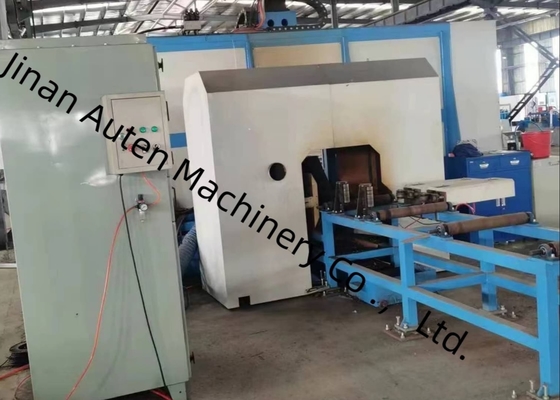

Badan mesin utama terutama terdiri dari alas, tempat tidur, meja geser yang dapat dipindahkan, kepala silinder, perangkat penekan atas, perangkat penekan samping, dan majalah alat tipe baris. Tempat tidur memiliki kekakuan dan stabilitas yang sangat baik, memungkinkannya untuk menahan beban dan getaran yang dihasilkan selama proses pemesinan berkecepatan tinggi. Kinerja struktural ini memastikan pemeliharaan akurasi pemesinan mesin perkakas selama operasi.

2. Konveyor Pengumpanan

Konveyor pengumpanan terdiri dari penyangga konveyor, rol pendukung, rol penentu posisi samping, perangkat pendorong samping, dan rak, di antara komponen lainnya. Saluran pengumpanan konveyor dirancang untuk membawa benda kerja yang akan diproses. Sakelar fotolistrik dipasang di ujung depan saluran pengumpanan untuk mendeteksi ujung depan benda kerja, sehingga menentukan datum pemrosesan arah X. Perangkat pendorong samping menjepit benda kerja dengan erat dan menekannya ke rol penentu posisi samping, memungkinkan penentuan posisi kasar benda kerja dalam arah Y.

3. Kereta NC Pengumpanan

Kereta NC pengumpanan terdiri dari roda gigi, servo motor, dan manipulator. Manipulator memiliki kekakuan dan stabilitas yang sangat baik, dan mampu mengangkat dan menurunkan secara otomatis sesuai dengan spesifikasi profil, serta secara otomatis menjepit benda kerja. Setelah manipulator menjepit benda kerja, kereta didorong oleh servo motor; di bawah transmisi mekanisme rak-dan-pinion, benda kerja diumpankan dalam arah X—ini memastikan akurasi pemesinan longitudinal dari proses pengeboran.

Mesin perkakas ini dirancang khusus untuk operasi pengeboran, penyadapan, dan penandaan pada H-beam, baja kanal, dan berbagai benda kerja baja lainnya. Ia mendukung pemrosesan komponen baja dengan berbagai spesifikasi, sambil memastikan presisi tinggi dan efisiensi operasional selama seluruh siklus pemrosesan. Dalam sesi demonstrasi sampel, misalnya, mesin perkakas dapat secara efektif menunjukkan kemampuan pemrosesannya menggunakan sampel H-beam standar (menampilkan lebar flensa dan ketebalan web yang bervariasi) dan sampel baja kanal dengan dimensi yang berbeda. Sampel yang ditampilkan ini dengan jelas menggambarkan kapasitas mesin perkakas untuk mencapai penentuan posisi lubang yang akurat, ulir yang disadap halus, dan pola penandaan yang berbeda—sepenuhnya mencerminkan presisi tinggi dan keandalannya dalam skenario aplikasi praktis.

Mesin Pengeboran H Beam CNC Kecepatan Tinggi terutama digunakan di bengkel struktur baja dan proyek konstruksi jembatan. Di dalam bengkel struktur baja, ia melakukan pemrosesan presisi pada H-beam yang digunakan untuk kerangka dan struktur pendukung, meletakkan dasar yang kuat untuk perakitan struktur baja yang stabil. Dalam skenario konstruksi jembatan, ia melakukan operasi pengeboran dengan akurasi tinggi pada H-beam—ini berkontribusi untuk meningkatkan integritas struktural jembatan, memungkinkan mereka untuk menahan beban jangka panjang. Efisiensi operasionalnya yang tinggi memberikan dukungan teknis yang andal untuk sektor infrastruktur kritis ini, memastikan kelancaran kemajuan pelaksanaan proyek.
