Mesin Pengeboran H Beam CNC Panjang Balok 2000～13000mm Motor Servo 2KW untuk Pengeboran Pemasukan

2000~13000mm Panjang Balok CNC H Beam Mesin Pengeboran 2KW Servo Motor Pengeboran Infection

Penggunaan alat mesin:

Alat mesin ini terutama dirancang untuk pengeboran, mengetuk, dan menandai operasi pada bahan baja seperti balok H dan baja saluran.Ini mengadopsi tiga spindle BT40 kecepatan tinggi untuk melakukan operasi pengeboran di tiga sisi baja dengan satu spindle yang dialokasikan untuk setiap sisi. Majalah alat tipe baris yang sesuai dapat menampung hingga 4 spesifikasi bor.dan penerapan luas.

Spesifikasi:

Struktur dan Konfigurasi Mesin Alat

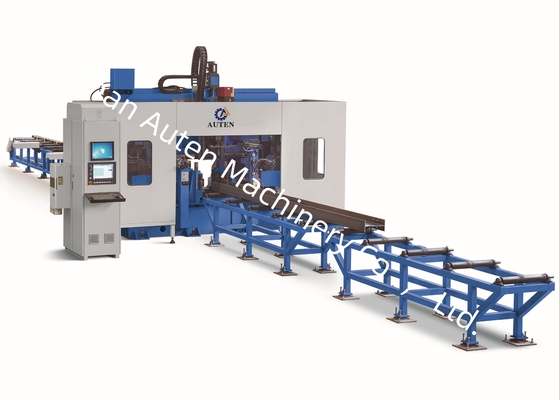

Alat mesin ini terutama terdiri dari unit pengeboran, troli makan, saluran makan, saluran pembuangan, sistem pendinginan, sistem hidrolik, sistem pneumatik, sistem pelumasan,Sistem listrik, dan komponen utama lainnya. mesin alat mengadopsi desain struktural yang menampilkan tempat tidur tetap dan platform benda kerja yang bergerak.Konfigurasi ini untuk pengeboran 3D memfasilitasi implementasi proses produksi otomatis, meningkatkan efisiensi operasional dan konsistensi.

1Unit Pengeboran

Unit pengeboran terutama terdiri dari dasar, mesin tempat tidur, slide bergerak, headstock spindle, perangkat penekanan atas, perangkat penjepit sisi, dan majalah alat tipe baris.

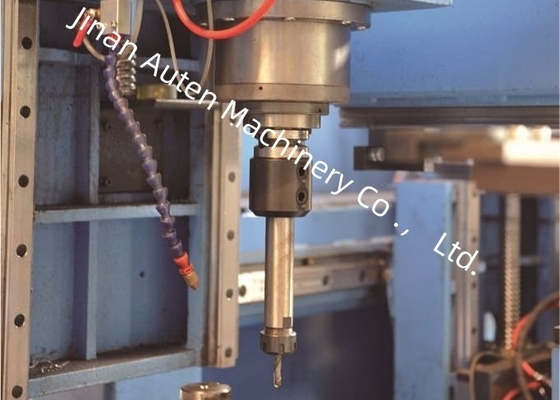

Alat mesin dilengkapi dengan tiga kepala spindle, khususnya kepala spindle sisi tetap, kepala spindle sisi bergerak, dan kepala spindle unit atas.Headstocks ini digunakan untuk operasi pengeboran masing-masing dalam arah horizontal dan vertikalSetiap kepala spindle mendukung operasi independen dan dapat melakukan tugas pengeboran secara bersamaan.

2. Memberi makan Trolley

Trolley makan terdiri dari gigi, servo motor, dan manipulator. manipulator mengamankan benda kerja dan didorong oleh servo motor; melalui rak-dan-pinion drive,itu memberi makan benda kerja di sepanjang arah XDesain ini memastikan akurasi pengolahan longitudinal dari operasi pengeboran, meletakkan dasar yang kuat untuk kualitas benda kerja yang konsisten.

3. Saluran makan

Saluran makan terdiri dari penyangga saluran, rol pendukung, rol posisi sisi, mekanisme mendorong sisi, rak, dan komponen lainnya.Ini dirancang untuk membawa benda kerja untuk diprosesSebuah saklar fotoelektrik dipasang di ujung depan saluran; saklar ini mendeteksi ujung depan benda kerja dan mengidentifikasi referensi pemrosesan arah X.Rol posisi sisi melakukan posisi kasar dari benda kerja di sepanjang arah Y, sementara mekanisme mendorong sisi menekan benda kerja terhadap rol posisi sisi untuk memastikan posisi yang stabil.

Alat mesin ini terutama dirancang untuk pengeboran, mengetuk, dan menandai operasi pada balok H, baja saluran, dan berbagai benda kerja baja lainnya.Ini mampu memproses komponen baja dengan spesifikasi yang beragam, memastikan presisi tinggi dan efisiensi operasional di seluruh proses.

Dalam demonstrasi sampel, misalnya, the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsSampel-sampel yang ditampilkan ini dengan jelas menunjukkan kemampuan alat mesin untuk mencapai posisi lubang yang akurat, benang yang diletakkan dengan lancar,dan pola penandaan yang berbeda yang sepenuhnya mencerminkan presisi dan keandalan yang tinggi dalam skenario aplikasi praktis.

Mesin Pengeboran H Beam CNC Berkecepatan Tinggi terutama diterapkan di bengkel struktur baja dan proyek konstruksi jembatan.melakukan pemrosesan presisi pada balok H yang digunakan untuk bingkai dan struktur pendukungDalam skenario konstruksi jembatan, ia melakukan operasi pengeboran presisi tinggi pada balok H,yang membantu meningkatkan integritas struktural untuk menahan beban jangka panjangEfisiensi operasionalnya yang tinggi memberikan dukungan yang dapat diandalkan untuk sektor infrastruktur kritis ini.
