Mesin Bor H CNC Kecepatan Tinggi Panjang Balok 2000～13000mm Baja Kanal 10#～40#
Penggunaan alat mesin:
Alat mesin ini terutama dirancang untuk operasi pengeboran, penyadapan, dan penandaan pada baja berbentuk H, baja kanal, dan jenis baja lainnya. Ia menggunakan tiga spindel kecepatan tinggi BT40 untuk melakukan pengeboran pada tiga sisi baja, dengan satu spindel dialokasikan untuk setiap sisi. Majalah alat tipe baris yang sesuai dapat menampung hingga 4 spesifikasi mata bor.
Fiturnya adalah efisiensi pemrosesan yang tinggi, presisi tinggi, kemudahan pengoperasian, dan penerapan yang luas. Dengan demikian, ia banyak digunakan dalam industri struktur baja termasuk konstruksi, garasi, menara, dan kisi-kisi.
Spesifikasi:
| Parameter balok H |
Ukuran Maks. Lebar x Tinggi |
500×500mm |
| Ukuran Min. Lebar x Tinggi |
100×100mm |
| Panjang Balok |
2000～13000mm |
| |
Baja kanal |
10#～40# |
| Spindel utama |
Jumlah |
3 |
| Model |
BT40 |
| Daya motor |
11 kW |
| Kecepatan spindel |
100～3000 r/min |
| Diameter lubang |
φ5～φ30 mm |
| Sumbu CNC |
Daya motor servo sumbu X |
Sekitar 4,5 kW |
| Daya motor servo sumbu penentuan posisi pengeboran horizontal |
Sekitar 1,5 kW |
| Daya motor servo sumbu penentuan posisi pengeboran vertikal |
Sekitar 3 kW |
| Motor servo pengumpanan pengeboran |
Sekitar 2 kW |
| Majalah alat |
Jumlah |
3 |
| Tipe |
Gaya baris |
| Kapasitas majalah alat |
4 x 3 |
| Akurasi Pemrosesan |
Penyimpangan jarak lubang |
Dua lubang dalam 1 meter |
±0,5 |
| Nilai penyimpangan yang diizinkan meningkat sebesar ±0,2mm untuk setiap tambahan 1 meter jarak lubang, dan maksimum tidak melebihi ±2mm |
| Penyimpangan margin ujung |
±1,0 mm |
Struktur dan Konfigurasi Alat Mesin:
Alat mesin ini terutama terdiri dari unit pengeboran, troli pengumpanan, saluran pengumpanan, saluran pengeluaran, sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, dan sistem kelistrikan, di antara komponen lainnya. Alat mesin mengadopsi struktur yang menampilkan tempat tidur tetap dan benda kerja yang dapat digerakkan. Struktur pengeboran tiga dimensi ini memfasilitasi produksi otomatis.

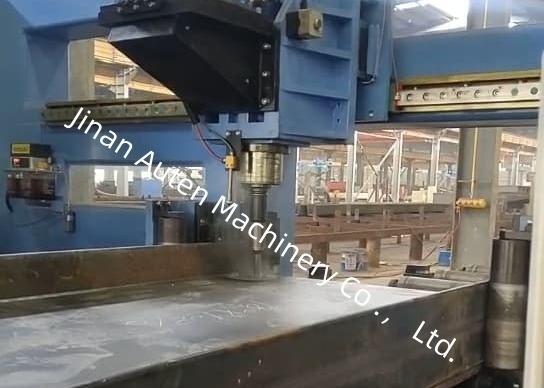

1. Mesin Bor
Mesin bor terutama terdiri dari alas, tempat tidur, seluncur yang dapat digerakkan, kotak spindel, perangkat penekan atas, perangkat penjepit samping, dan majalah alat baris.
Alat mesin dilengkapi dengan tiga kotak spindel: kotak spindel sisi tetap, kotak spindel sisi yang dapat digerakkan, dan kotak spindel unit atas, yang masing-masing digunakan untuk operasi pengeboran dalam arah horizontal dan vertikal. Setiap kotak spindel dapat beroperasi secara independen dan melakukan pengeboran secara bersamaan, yang secara signifikan meningkatkan efisiensi produksi. Setiap kotak spindel dilengkapi dengan satu set spindel mekanis kecepatan tinggi BT40, dan majalah alat baris yang sesuai dapat menampung maksimum 4 mata bor dengan diameter yang berbeda (ketika tidak ada alat yang dipasang pada spindel). Hal ini memungkinkan pemrosesan otomatis 4 diameter lubang yang berbeda dalam satu penjepitan benda kerja.
2. Troli Pengumpanan
Troli pengumpanan terdiri dari roda gigi, motor servo, dan manipulator. Manipulator menjepit benda kerja dan digerakkan oleh motor servo. Melalui transmisi rak roda gigi, benda kerja diumpankan dalam arah X, memastikan akurasi pemesinan longitudinal dari operasi pengeboran.

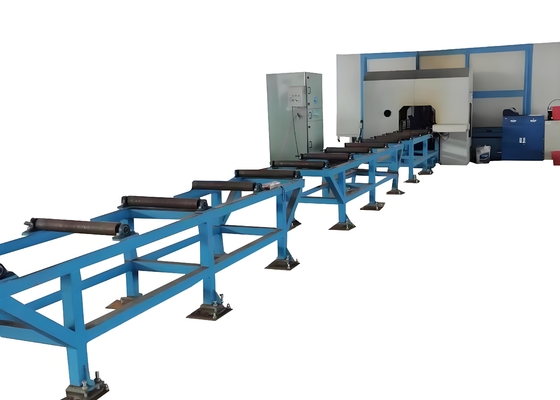

3. Saluran Pengumpanan
Saluran pengumpanan terdiri dari braket saluran, rol penyangga, rol penentu posisi samping, mekanisme pendorong samping, rak, dan komponen lainnya. Ini dirancang untuk membawa benda kerja yang menunggu pemrosesan. Sakelar fotolistrik dipasang di ujung depan saluran untuk mendeteksi tepi depan benda kerja, sehingga menentukan referensi pemrosesan arah X. Rol penentu posisi samping melakukan penentuan posisi kasar benda kerja dalam arah Y, sementara mekanisme pendorong samping menekan benda kerja ke rol penentu posisi samping untuk mengamankan posisinya.
Alat mesin ini terutama dirancang untuk melakukan operasi pengeboran, penyadapan, dan penandaan pada baja berbentuk H, baja kanal, dan berbagai jenis baja lainnya. Ia mampu menangani berbagai macam benda kerja baja dengan spesifikasi yang berbeda, memastikan pemrosesan yang presisi dan efisien. Misalnya, dalam tampilan sampel, ia dapat secara efektif menunjukkan kemampuan pemrosesannya pada sampel baja berbentuk H standar dengan berbagai lebar flensa dan ketebalan web, serta sampel baja kanal dengan berbagai ukuran. Sampel yang ditampilkan ini dengan jelas menunjukkan kemampuan alat mesin untuk mencapai posisi lubang yang akurat, ulir yang disadap halus, dan pola penandaan yang jelas, yang sepenuhnya mencerminkan presisi dan keandalannya yang tinggi dalam aplikasi praktis. Demonstrasi sampel semacam itu memberikan bukti bagi pelanggan untuk memahami kinerja alat mesin dan kesesuaiannya untuk kebutuhan pemrosesan khusus mereka.
Mesin Bor H CNC Kecepatan Tinggi menemukan aplikasi utama di bengkel struktur baja dan konstruksi jembatan.
Di bengkel struktur baja, ia memproses balok-H secara presisi untuk rangka dan penyangga, memastikan perakitan yang stabil. Untuk jembatan, ia menangani pengeboran balok-H dengan akurasi tinggi, meningkatkan integritas struktural untuk menahan beban jangka panjang. Efisiensinya mendukung sektor infrastruktur penting ini secara andal.
