Lini Mesin Pengeboran, Pengguntingan, dan Penyadapan CNC H-Beam dengan Motor Servo 2 KW, Infeed Pengeboran, Ukuran 500×500mm

2 KW Servo Motor Pengeboran Infeed CNC H-Beam Pengeboran Shearing And Tapping Machine Line 500×500mm Ukuran

Penggunaan alat mesin:

Alat mesin ini terutama didedikasikan untuk proses pengeboran, mengetuk, dan menandai untuk bahan baja seperti baja berbentuk H dan baja saluran.Ini memanfaatkan tiga BT40 spindle kecepatan tinggi untuk melakukan pengeboran pada tiga permukaan baja, dengan satu spindle yang ditunjuk untuk setiap permukaan.

Ini dibedakan oleh efisiensi pemrosesan yang tinggi, presisi tinggi, operasi yang nyaman, dan penerapan yang luas.,Menara, dan grid.

1. Mesin pengeboran

Mesin pengeboran terutama terdiri dari dasar, tempat tidur, slide bergerak, kotak spindle, perangkat penekanan atas, perangkat penjepit sisi, dan majalah alat baris.

Alat mesin dilengkapi dengan tiga kotak spindle: kotak spindle sisi tetap, kotak spindle sisi bergerak, dan kotak spindle unit atas,yang masing-masing digunakan untuk operasi pengeboran dalam arah horizontal dan vertikalSetiap kotak spindle dapat beroperasi secara independen dan melakukan pengeboran secara bersamaan, secara signifikan meningkatkan efisiensi produksi.Setiap kotak spindle dilengkapi dengan satu set BT40 kecepatan tinggi spindle mekanis, dan majalah alat baris yang sesuai dapat menampung maksimal 4 bor dengan diameter yang berbeda (ketika tidak ada alat yang dipasang pada spindle).Hal ini memungkinkan pemrosesan otomatis dari 4 diameter lubang yang berbeda dalam satu benda kerja clamping. Pemanfaatan spindle didorong oleh servo motor, memungkinkan untuk cepat maju, makan bekerja, dan gerakan mundur cepat melalui kontrol program; motor spindle didukung oleh servo motor spindle,dengan pengaturan kecepatan tanpa langkah dengan rentang pengaturan kecepatan yang luas.

Tiga unit kotak spindle dipasang di sisi tempat tidur. masing-masing unit kotak spindle didorong oleh dua set servo motor untuk mewujudkan gerakan horizontal dan vertikal,dengan transmisi melalui sekrup bola dan panduan oleh panduan rolling linear presisiSelama proses pengeboran, peralatan ini menekan benda kerja dalam dua arah:silinder hidrolik menggerakkan mekanisme penekanan di atas benda kerja untuk menekannya terhadap roller pendukung horizontal, sementara silinder hidrolik lain menggerakkan mekanisme penekan sisi untuk mengekstrak benda kerja dari sisi.

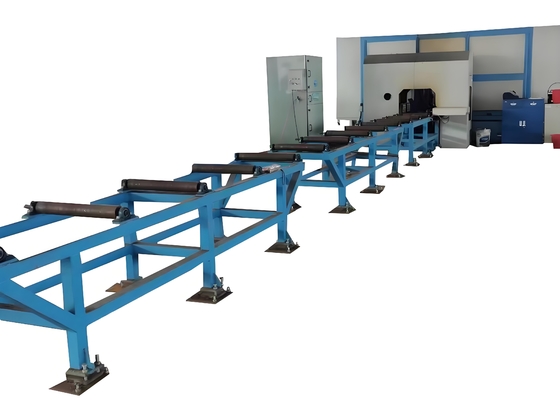

2. Saluran makan

Saluran makan terdiri dari penyangga saluran, rol pendukung, rol posisi sisi, mekanisme mendorong sisi, rak, dan komponen lainnya.Ini dirancang untuk membawa benda kerja untuk diprosesSebuah saklar fotoelektrik dipasang di ujung depan saluran untuk mendeteksi ujung depan benda kerja dan menentukan referensi pengolahan arah X.Rol posisi sisi melakukan posisi kasar dari benda kerja di arah Y, sementara mekanisme mendorong sisi menekan benda kerja terhadap rol posisi sisi.

Spesifikasi:
