Mesin Pengeboran, Penyadapan, dan Penandaan Balok CNC dengan Diameter Lubang 5-30 MM, Lini 4 X 3 Gaya Majalah Alat Baris

Gambar besar : Mesin Pengeboran, Penyadapan, dan Penandaan Balok CNC dengan Diameter Lubang 5-30 MM, Lini 4 X 3 Gaya Majalah Alat Baris

Detail produk:

Place of Origin:	China
Nama merek:	Auten
Sertifikasi:	ISO9001
Model Number:	BHD500

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1 set
Harga:	negotiable
Packaging Details:	wooden case
Delivery Time:	30 days
Supply Ability:	500 sets per year

Kontak

Detil Deskripsi produk

Condition:	New	Max. Size Width x Height:	500×500mm
Min. Size Width x Height:	100×100mm	Beam Length:	2000～13000mm
Channel steel:	10#～40#	Main spindle model:	BT40
Motor Powerr :	11KW	Spindle speed:	100～3000 r/min

5-30 MM Diameter Lubang CNC Beam Pengeboran Mengetuk Dan Menandai Mesin Baris 4 X 3 Baris Gaya Alat Majalah

Penggunaan alat mesin:

Alat mesin ini terutama dirancang untuk pengeboran, mengetuk, dan menandai operasi pada bahan baja seperti baja berbentuk H dan baja saluran.Ini menggunakan tiga BT40 spindle kecepatan tinggi untuk melakukan pengeboran pada tiga permukaan baja, dengan satu spindle yang dialokasikan untuk setiap permukaan.

Ini memiliki efisiensi pemrosesan yang tinggi, presisi tinggi, operasi yang ramah pengguna, dan penerapan yang luas.dan grid.

Mesin Pengeboran, Penyadapan, dan Penandaan Balok CNC dengan Diameter Lubang 5-30 MM, Lini 4 X 3 Gaya Majalah Alat Baris 0

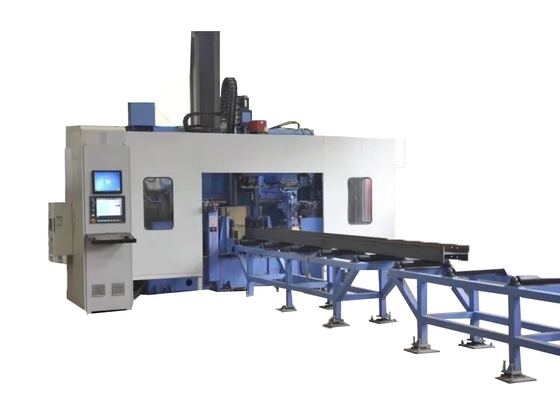

Struktur dan konfigurasi mesin alat:

Alat mesin ini terutama terdiri dari komponen seperti mesin pengeboran, troli makan, saluran makan, saluran pembuangan, sistem pendinginan, sistem hidrolik, sistem pneumatik,sistem pelumasan, dan sistem listrik.

Alat mesin mengadopsi tempat tidur tetap dan struktur benda kerja yang bergerak.

Mesin Pengeboran, Penyadapan, dan Penandaan Balok CNC dengan Diameter Lubang 5-30 MM, Lini 4 X 3 Gaya Majalah Alat Baris 1

1. Menghadapi troli

Trolley makan terdiri dari gigi, servo motor dan manipulator. manipulator mengeklam benda kerja dan didorong oleh servo motor. di bawah transmisi rak gigi,benda kerja diberi makan ke arah X untuk memastikan akurasi pengolahan longitudinal pengeboran.

Mesin Pengeboran, Penyadapan, dan Penandaan Balok CNC dengan Diameter Lubang 5-30 MM, Lini 4 X 3 Gaya Majalah Alat Baris 2

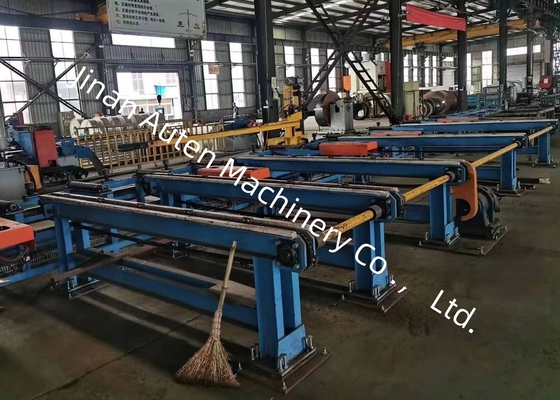

2. Saluran makan

Saluran makan terdiri dari penyangga saluran, rol pendukung, rol posisi sisi, mekanisme dorong sisi, rak, dll. Saluran makan digunakan untuk membawa benda kerja yang akan diproses.Sebuah saklar fotoelektrik dipasang di ujung depan saluran untuk mendeteksi ujung depan benda kerja dan menentukan referensi pemrosesan di arah XRol posisi sisi melakukan posisi kasar dari benda kerja dalam arah Y, dan mekanisme dorong sisi menekan benda kerja terhadap rol posisi sisi.

Spesifikasi:

Parameter sinar H	Max. Ukuran Lebar x Tinggi		500 × 500 mm
	Min. Ukuran Lebar x Tinggi		100 × 100 mm
	Panjang balok		2000-13000mm
	Besi saluran		10# ¢ 40#
Spindel utama	Qty.		3
	Model		BT2
	Kekuatan motor		11 kW
	Kecepatan spindle		100 ∼ 3000 r/min
	Diameter lubang		φ5 φ30 mm
sumbu CNC	Daya servo motor sumbu X		Sekitar 4,5 kW
	Daya servo motor sumbu posisi pengeboran horizontal		Sekitar 1,5 kW
	Daya servo motor sumbu posisi pengeboran vertikal		Sekitar 3 kW
	Servo motor pengisian pengeboran		Sekitar 2 kW
Majalah alat	Qty.		3
	Jenis		Gaya baris
	Kapasitas majalah alat		4 x 3
Keakuratan Pengolahan	Penyimpangan jarak lubang	Dua lubang dalam jarak 1 meter	± 0.5
		Nilai penyimpangan yang diizinkan meningkat ± 0,2 mm untuk setiap 1 meter tambahan dari jarak lubang, dan maksimum tidak melebihi ± 2 mm
	Penyimpangan margin akhir		±1,0 mm
