3 Set Alat Majalah 3D CNC H Beam Pengeboran Mengetuk Dan Mesin Pemotong Φ10 Hydraulic Marking Unit Ukuran Karakter
Tujuan dari jalur produksi:
Jalur produksi ini terutama didedikasikan untuk proses pengeboran, penandaan, gergaji, dan pemotongan untuk bahan baja termasuk baja berbentuk H dan baja saluran.

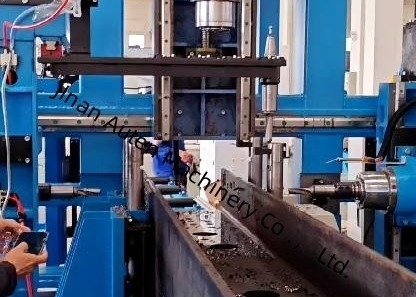

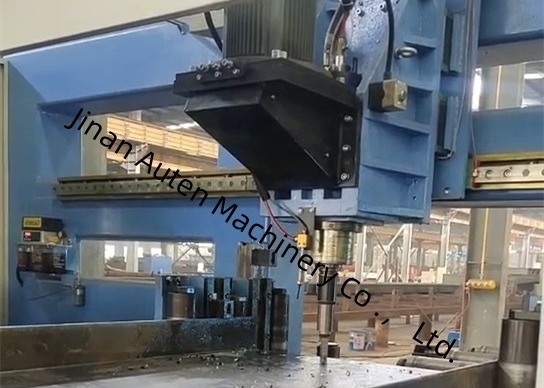

Mesin pengeboran utama menggunakan 3 spindel kecepatan tinggi BT40 untuk melakukan operasi pengeboran pada tiga permukaan baja, dengan satu spindel yang ditunjuk untuk setiap permukaan.Majalah alat tipe baris yang sesuai dapat menampung hingga 4 spesifikasi alatIni dilengkapi dengan kemampuan untuk mengkonversi gambar CAD ke dalam program pemrosesan dan mendukung operasi sinkron multi-thread, memungkinkan organisasi yang rasional dari tugas-tugas seperti pengeboran,Gerakan benda kerjaHal ini memungkinkan dua atau tiga tugas ini untuk dilakukan secara bersamaan, sehingga secara signifikan meningkatkan efisiensi produksi.
Mesin gergaji utama menggunakan gergaji pita untuk melakukan pemotongan panjang tetap pada baja.
Garis produksi ini dilengkapi dengan antarmuka komunikasi yang disediakan, yang memfasilitasi manajemen sistematis lini produksi pelanggan di masa depan.
1. Perangkat ketik
Tandai benda kerja
2Sistem pendingin.
Metode pendinginan internal spindle digunakan untuk mendinginkan bor, dan perangkat pendinginan eksternal juga dilengkapi.
3Sistem hidraulik
Hal ini digunakan untuk menyediakan daya untuk benda kerja menekan dan mengetik perangkat.
4Sistem pneumatik
Ini digunakan untuk menyediakan daya untuk perangkat dorong sisi, meniup spindle, dll.
5. Sistem pelumasan
Ini mengadopsi kombinasi pelumasan terpusat dan pelumasan manual.dan pelumasan manual digunakan untuk titik pelumasan lainnya.
6Sistem listrik
Sistem kontrol jalur produksi terdiri dari komputer host, PLC, dll.
Metode pemrograman: Masukkan gambar CAD atau parameter pemrosesan melalui antarmuka USB atau keyboard untuk menghasilkan program pemrosesan.ditampilkan dan dikomunikasikan setiap saat sesuai dengan nomor bagian. Jalur produksi dapat mewujudkan pengaturan manual dan kontrol dari setiap parameter pengolahan secara terpisah dan kontrol otomatis dari seluruh proses.
UtamaSspesifikasi:
| Parameter |
Nilai |
| Ukuran benda kerja |
Jangkauan lebar |
150 ∼ 1250 mm |
| Rentang ketinggian |
100 ∼ 600 mm |
| Rentang panjang bahan baku |
2000-12000mm |
| Kisaran panjang benda kerja jadi |
2000-12000mm |
| Spindel pengeboran |
Jumlah spindel pengeboran |
3 |
| Spindle bore taper |
BT2 |
| Daya motor spindle |
11kW |
| Kecepatan rotasi |
200 ~ 3000 r/menit |
| Jangkauan diameter pengeboran |
φ5 ~ φ30 |
| sumbu CNC |
Daya motor servo sumbu X |
Sekitar 4,4kW |
| Kecepatan maksimum sumbu X |
40m/menit |
| Daya servo motor untuk mengebor sumbu posisi horizontal |
Sekitar 1,5kW |
| Kecepatan maksimum pada sumbu posisi horizontal pengeboran |
10m/menit |
| Kekuatan servo motor poros sumbu input horisontal |
Sekitar 2kW |
| Kecepatan maksimum pada sumbu posisi horizontal pengeboran |
10m/menit |
| Daya servo motor poros posisi vertikal |
Sekitar 3kW |
| Kecepatan maksimum sumbu posisi vertikal pengeboran |
10m/menit |
| Daya servo motor poros vertikal |
Sekitar 3kW |
| Kecepatan maksimum poros sumbu input vertikal |
10m/menit |
| Majalah alat |
Jumlah |
3 set |
| Jenis |
tipe in-line |
| Jumlah alat |
4 x 3 |
| Unit penandaan hidrolik |
Jumlah karakter |
36 |
| Ukuran karakter |
Φ10 |
