Rentang Diameter Pengeboran 5-30mm Lini Mesin Pengeboran, Penyadapan, dan Penggergajian Balok H CNC 3D Spindel Pengeboran BT40

5-30mm Jangkauan Diameter Pengeboran 3D CNC H Beam Pengeboran Tapping And Sawing Machine Line BT40 Pengeboran Spindle

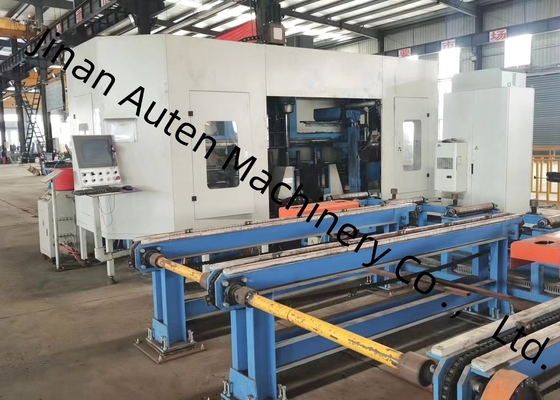

Tujuan dari jalur produksi:

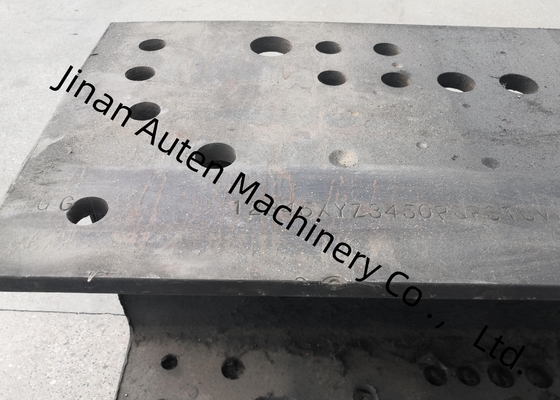

Garis produksi ini terutama dirancang untuk pengeboran, penandaan, penggergaji, dan pemotongan bahan baja seperti baja berbentuk H dan baja saluran.

Mesin pengeboran utama menggunakan 3 spindel kecepatan tinggi BT40 untuk melakukan operasi pengeboran pada tiga permukaan baja, dengan satu spindel yang dialokasikan untuk setiap permukaan.Majalah alat tipe baris yang sesuai dapat menampung hingga 4 spesifikasi alatHal ini mampu mengkonversi gambar CAD ke dalam program pemrosesan dan memungkinkan operasi sinkron multi-thread, yang memungkinkan pengaturan yang rasional dari tugas seperti pengeboran,Gerakan benda kerjaHal ini memungkinkan untuk menyelesaikan dua atau tiga tugas ini secara bersamaan, meningkatkan efisiensi produksi secara signifikan.

Mesin gergaji utama menggunakan gergaji pita untuk memotong baja ke panjang yang tetap.

Garis produksi ini dilengkapi dengan antarmuka komunikasi yang disediakan, yang memudahkan manajemen sistem lini produksi pelanggan di masa depan.

1. Pengeboran tiga dimensi feed trolley

Ini terdiri dari gigi, servo motor dan manipulator. manipulator memiliki kekakuan dan stabilitas yang baik, dapat secara otomatis naik dan turun sesuai dengan spesifikasi profil,dan secara otomatis menggenggam benda kerjaSetelah manipulator menggenggam benda kerja, ia didorong oleh servo motor.benda kerja diberi makan ke arah X untuk memastikan akurasi pengolahan longitudinal pengeboran.

2. host pengeboran tiga dimensi

Host pengeboran terutama terdiri dari dasar, tempat tidur, slide mobile, kotak spindle, perangkat penekanan atas, perangkat penjepit sisi dan majalah alat baris.

Tempat tidur memiliki kekakuan dan stabilitas yang baik, dapat menahan beban dan getaran yang dihasilkan oleh pemrosesan berkecepatan tinggi, dan memastikan akurasi alat mesin.

Ada 3 kotak spindle yang dipasang pada host pengeboran, yaitu sisi tetap, sisi bergerak dan kotak spindle unit atas, yang digunakan untuk pengeboran horizontal dan vertikal masing-masing.Setiap kotak spindle dapat dioperasikan secara independen atau operasi pengeboran lengkap pada saat yang sama, yang sangat meningkatkan efisiensi produksi. Setiap kotak spindle memiliki satu set spindle mekanik kecepatan tinggi BT40,dan majalah alat tipe baris yang sesuai dapat memasang hingga 4 diameter bor (ketika tidak ada alat pada spindle), dan dapat secara otomatis memproses 4 diameter lubang yang berbeda ketika benda kerja dikencangkan sekaligus.

Pemanfaatan spindle didorong oleh servo motor, dan cepat ke depan, bekerja ke depan, dan mundur cepat dapat dicapai melalui kontrol program; motor spindle didorong oleh servo motor spindle,dan kecepatan diatur tanpa langkah dengan rentang pengaturan kecepatan yang luas.

Tiga unit kotak spindle digantung di sisi tempat tidur, dan setiap unit kotak spindle digerakkan oleh dua set servo motor untuk mencapai gerakan horizontal dan vertikal kotak spindle,yang digerakkan oleh sekrup bola dan dipandu oleh panduan rolling linear presisiPeralatan ini menekan benda kerja dalam dua arah selama proses pengeboran.Ada mekanisme penekanan yang digerakkan silinder di atas benda kerja untuk menekan benda kerja terhadap roller pendukung horizontal, dan ada mekanisme penekanan silinder di sisi untuk menekan benda kerja dari sisi.

3. Saluran pembuangan pengeboran 3D

Ini terdiri dari pengurangan, dukungan saluran, roller pendukung, roller posisi samping, rantai, dll.
Saluran pembuangan gergaji digunakan untuk membawa benda kerja setelah gergaji. Reduktor menggerakkan rol pendukung untuk mendorong benda kerja untuk bergerak di sepanjang arah X.

UtamaSspesifikasi:
