Mesin Bor H CNC Presisi Kecepatan Tinggi Spindel Utama Model BT40 untuk Diameter Lubang 5-30mm
Industri Aplikasi:

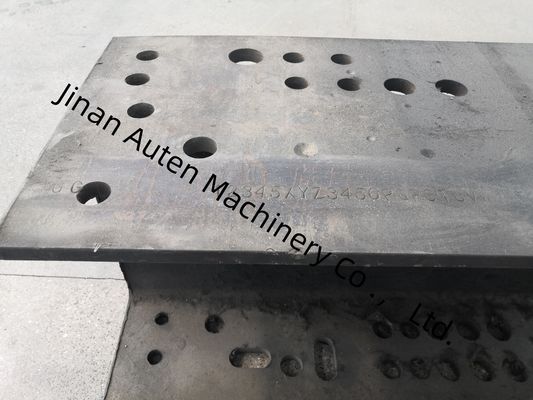

Mesin perkakas ini terutama digunakan untuk pengeboran baja berbentuk H. Mesin perkakas menggunakan tiga spindel bor presisi kecepatan tinggi untuk mengebor benda kerja. Ia memiliki karakteristik akurasi pemesinan yang tinggi dan pengoperasian yang mudah. Ini adalah peralatan efisiensi tinggi yang sangat diperlukan dalam industri struktur baja dan banyak digunakan dalam konstruksi, jembatan, tiang menara dan kisi-kisi. Dan industri lainnya.
Komponen Mesin Bor CNC Jalur:
Mesin bor terutama terdiri dari badan mesin utama, sistem pengumpanan cnc, konveyor pengumpanan keluar, sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem kelistrikan, dan kereta material limbah. Jalur produksi mengadopsi struktur tempat tidur tetap dan struktur benda kerja yang dapat dipindahkan. Bor tiga dimensi dari struktur ini nyaman untuk produksi otomatis.
Badan mesin utama:
Ini terutama terdiri dari alas, tempat tidur, meja geser yang dapat dipindahkan, kepala mesin, perangkat penekan atas, perangkat penekan samping, dan majalah alat tipe baris.
Tempat tidur memiliki kekakuan dan stabilitas yang baik, dapat menahan beban dan getaran yang dihasilkan oleh pemesinan berkecepatan tinggi, dan memastikan akurasi mesin perkakas.

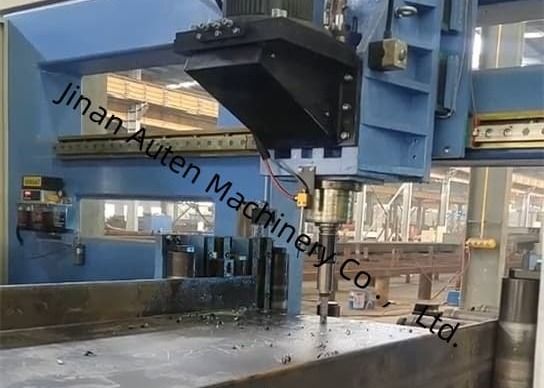

Ada total 3 kepala mesin yang dipasang pada mesin utama, yaitu sisi tetap, sisi bergerak, dan kepala mesin unit atas, untuk pengeboran dalam arah horizontal dan vertikal. Setiap kepala mesin dapat dioperasikan secara independen, dan juga dapat menyelesaikan operasi pengeboran pada saat yang sama, yang sangat meningkatkan efisiensi produksi. Setiap kepala mesin memiliki satu set spindel mekanis kecepatan tinggi BT40, dan majalah alat tipe baris yang sesuai dapat memasang hingga 4 diameter bor (ketika tidak ada alat pada spindel), dan 4 lubang yang berbeda dapat diproses secara otomatis ketika benda kerja dijepit sekali. . Umpan spindel digerakkan oleh motor servo, yang dapat mewujudkan maju cepat, kerja maju, dan mundur cepat melalui kontrol program; motor spindel digerakkan oleh motor servo spindel, kecepatan disesuaikan tanpa langkah, dan rentang kecepatan lebar.
Tiga unit kepala mesin digantung di tempat tidur, dan setiap unit kepala mesin digerakkan oleh dua set motor servo untuk mewujudkan gerakan horizontal dan vertikal dari kepala mesin, yang digerakkan oleh sekrup bola dan dipandu oleh pemandu bergulir linier presisi. Peralatan ini menekan benda kerja dalam dua arah selama proses pengeboran. Di atas benda kerja, ada silinder oli yang menggerakkan mekanisme penekan untuk menekan benda kerja pada rol penyangga horizontal, dan silinder oli yang menggerakkan mekanisme penekan untuk menekan benda kerja dari samping.
Spesifikasi:
| Parameter balok H |
Ukuran Maks. Lebar x Tinggi |
700×500mm |
| Ukuran Min. Lebar x Tinggi |
100×100mm |
| Panjang Balok |
2000～12200mm |
| Spindel utama |
Jumlah |
3 |
| Model |
BT40 |
| Daya motor |
11 kW |
| Kecepatan spindel |
100～3000 r/min |
| Diameter lubang |
φ5～φ30 mm |
| Sumbu CNC |
Daya motor servo sumbu X |
Sekitar 5 kW |
| Daya motor servo sumbu penentu posisi pengeboran horizontal |
Sekitar 1,5 kW |
| Daya motor servo sumbu penentu posisi pengeboran vertikal |
Sekitar 3 kW |
| Motor servo pengumpanan pengeboran |
Sekitar 2 kW |
| Majalah alat |
Jumlah |
3 |
| Tipe |
Gaya baris |
| Kapasitas majalah alat |
4 x 3 |
| Akurasi Pemrosesan |
Deviasi jarak lubang |
Dua lubang dalam 1 meter |
±0.5 |
| Nilai deviasi yang diizinkan meningkat sebesar ±0.2mm untuk setiap tambahan 1 meter jarak lubang, dan maksimum tidak melebihi ±2mm |
| Deviasi margin ujung |
±1.0 mm |
| Ukuran mesin |
Sekitar 33x5.5x3.3m |
