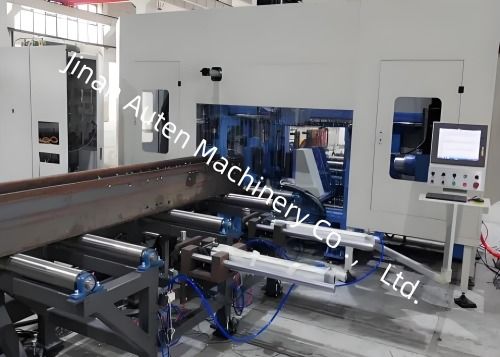

Bt40 Spindle Borer Taper Steel Structure H Beam Cnc Boring And Sawing Machine Line 5-30mm Pengeboran Diameter Range

BT40 Spindle bore taper Steel Structure H Beam CNC Drilling And Sawing Machine Line 5-30MM Pengeboran Jangkauan Diameter

Tujuan dari jalur produksi:

Jalur produksi ini terutama digunakan untuk pengeboran, pengetikan, gergaji dan pemotongan baja berbentuk H, baja saluran dan baja lainnya.

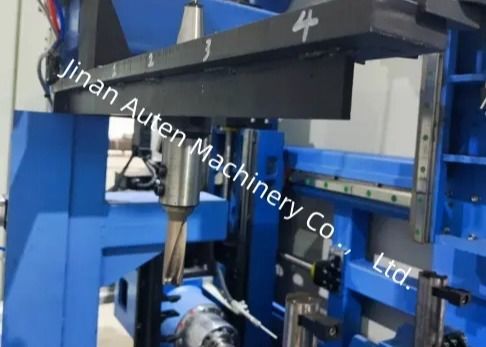

Mesin pengeboran menggunakan 3 spindel kecepatan tinggi BT40 untuk mengebor 3 permukaan baja.Hal ini dapat merealisasikan konversi gambar CAD ke program pemrosesan; dan dapat mewujudkan operasi sinkron multi-threaded, dan dapat mengatur secara wajar pengeboran, operasi benda kerja, perubahan alat, posisi spindle dan tugas lainnya,sehingga dua atau tiga dari mereka dapat diselesaikan pada saat yang sama, sangat meningkatkan efisiensi produksi.

Mesin gergaji menggunakan gergaji pita untuk memotong baja ke panjang yang tetap.

Garis produksi ini memiliki antarmuka komunikasi untuk memudahkan manajemen sistem lini produksi pelanggan di masa depan.

Struktur dan konfigurasi jalur produksi:

Jalur produksi ini terdiri dari dua bagian utama: jalur produksi pengeboran dan jalur produksi gergaji.yang mengontrol penggergajian dan pengeboran masing-masingKedua bagian dapat dioperasikan secara independen dan dapat berkomunikasi satu sama lain melalui bus.

Komponen:

Garis produksi ini terutama terdiri dari tabel bahan horizontal pemuatan, mesin utama pengeboran 3D, saluran pakan pengeboran 3D, perangkat pakan pengeboran 3D, saluran pembuangan pengeboran 3D,sistem pendingin, sistem hidrolik, sistem pneumatik, sistem pelumasan, sistem listrik dan bagian lainnya.

Garis produksi mengadopsi tempat tidur tetap dan struktur benda kerja yang bergerak, yang nyaman untuk produksi otomatis

1. Pemuatan tabel bahan horizontal

Hal ini terdiri dari material meja bracket, rantai konveyor, motor pengurangan, dll, yang digunakan untuk mengangkut baja ke saluran feed.

Tabel bahan loading horisontal terhubung ke mesin pelurus yang dibeli oleh pelanggan.

2. saluran pakan pengeboran tiga dimensi

Saluran pakan pengeboran tiga dimensi menggunakan roller daya untuk terhubung ke mesin pelurus di situs pelanggan, menerima profil yang dihaluskan,dan secara otomatis mengirimkannya ke posisi penjepit dari gerobak makan. Ketinggian pesawat atas rol dalam skema ini adalah 800 mm dari tanah. Jika ketinggian mesin meluruskan berbeda, pengguna harus mengaturnya.Saluran makan digunakan untuk membawa benda kerja yang akan diprosesSebuah saklar fotoelektrik dipasang di ujung depan saluran untuk mendeteksi ujung depan benda kerja dan menentukan referensi pemrosesan di arah X.Perangkat dorong sisi menekan benda kerja erat dan bersandar pada rol posisi sisi untuk mencapai posisi kasar benda kerja di arah Y.

UtamaSspesifikasi:
