PHD4080 Mesin Bor Milling CNC Tipe Gantry Bergerak Pelat Baja Flensa Penukar Panas
Pengantar Produk:
Peralatan ini adalah mesin bor dan milling CNC berkecepatan tinggi tipe gantry, bergerak, yang terutama dirancang untuk operasi pengeboran, penyadapan, dan penggilingan pada pelat baja, flensa, penukar panas, lembaran tabung, bantalan slewing, dan benda kerja serupa lainnya. Mendukung pengeboran berkecepatan tinggi dengan alat karbida dan sistem pendingin internal. Dilengkapi dengan sistem kontrol berbasis bus KND atau CNC, mesin ini menawarkan pengoperasian yang ramah pengguna dan mendukung pemesinan otomatis berpresisi tinggi untuk produksi batch kecil dan menengah yang melibatkan berbagai jenis benda kerja.
Konfigurasi produk:
| Model |
PHD4080 |
| Ukuran benda kerja |
PxL (mm) |
4000x8000 |
| Lebar slot-T Meja Kerja (mm) |
28 |
| Kepala daya pengeboran |
Jumlah. |
1 atau 2 |
| Lubang tirus spindel |
BT50 |
| Diameter pengeboran maks. (mm) |
Φ90 |
| Ketebalan maks. (mm) |
≤300 |
| Diameter penyadapan |
M3-M36 |
| Kecepatan spindel (r/menit) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30/37 |
| Pergerakan lateral kepala daya (sumbu X) |
Langkah horizontal maks. (mm) |
4000 |
| Kecepatan pergerakan lateral (r/menit) |
0~6 |
| Daya motor servo untuk pergerakan lateral (kW) |
3,6 |
| Pergerakan longitudinal gantry (sumbu Y) |
Langkah umpan maks. (mm) |
8000 |
| Kecepatan pergerakan umpan (m/menit) |
0~6 |
| Daya motor servo umpan (kW) |
3,6/5,5 |
| Gerakan umpan ram vertikal (sumbu Z) |
Langkah maks. (mm) |
1400 |
| Kecepatan pergerakan (m/menit) |
0~4 |
| Daya motor servo (kW) |
3,6 |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistem kelistrikan |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengubah alat |
Tipe cakram (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
13x6,9x6,2 |
Fitur produk
1. Mesin terdiri dari rangka mesin, meja kerja, gantry bergerak, kepala daya tipe ram vertikal, sistem hidrolik, sistem pneumatik, sistem pendingin, sistem pelumasan terpusat, sistem kontrol kelistrikan, dan sistem pembuangan chip otomatis.

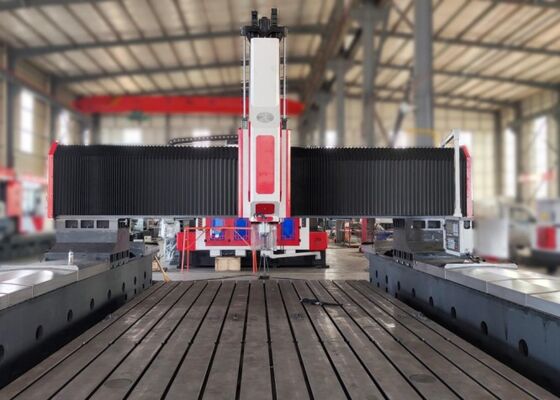

2. Dalam seri mesin ini, meja kerja dan gantry dikonfigurasi sebagai unit struktural independen, dengan gantry bergerak di sepanjang dua basis pendukung. Desain ini meningkatkan kekakuan pemesinan, akurasi posisi, dan kinerja penahan beban, memastikan operasi yang stabil dan andal selama proses pengeboran yang menuntut.
3. Mesin dilengkapi dengan meja kerja berkualitas tinggi yang terbuat dari besi cor abu-abu HT300, menyediakan fondasi yang kokoh dan stabil untuk pemesinan presisi.

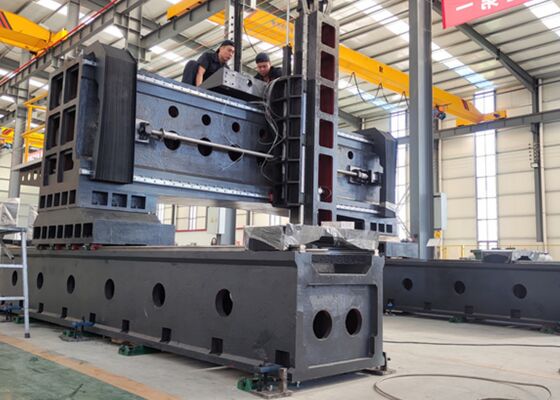

Rangka mesin dan meja kerja keduanya terbuat dari besi cor abu-abu HT300 premium dan menjalani dua siklus perlakuan panas tempering untuk menghilangkan tegangan internal. Konfigurasi struktural terpisah mereka membantu meminimalkan resonansi yang dihasilkan selama pengeboran, sehingga meningkatkan stabilitas pemesinan dan memperpanjang masa pakai alat potong karbida.
1. Sistem pembuangan chip otomatis dan sistem pendingin sirkulasi mengurangi waktu pemrosesan tambahan dan meminimalkan intervensi manual. Operator terutama perlu memuat dan membongkar benda kerja serta mengganti alat bor, menyederhanakan operasi rutin dan meningkatkan efisiensi produksi secara keseluruhan.
2. Mesin ini dilengkapi dengan spindel BT50 presisi tinggi yang diproduksi di Taiwan, dilengkapi dengan sistem pengiriman pendingin internal untuk mendukung pemesinan yang efisien dengan bor karbida. Silinder pengunci alat pneumatik memungkinkan penggantian alat yang nyaman dan cepat. Motor spindel berdaya tinggi terhubung melalui transmisi sabuk sinkron yang digerakkan servo, menyediakan rentang kecepatan spindel yang luas untuk memenuhi persyaratan aplikasi pemesinan yang berbeda.

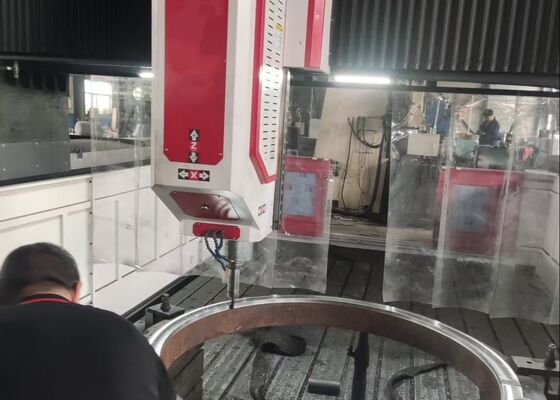

3. Mesin bor CNC ini direkayasa untuk mengakomodasi karakteristik benda kerja tertentu dan persyaratan akurasi pemesinan, menampilkan desain struktural yang ringkas dan kemampuan pemrosesan yang fleksibel. Mesin ini secara efisien menangani pola lubang yang tersusun dalam konfigurasi melingkar atau garis lurus, memberikan pengeboran berkecepatan tinggi dengan akurasi posisi yang andal. Dengan konfigurasi praktis dan kinerja pemesinan yang konsisten, mesin ini menyediakan solusi hemat biaya untuk pemrosesan pelat logam presisi.
Mesin bor pelat tipe gantry CNC adalah solusi industri yang kuat yang dikembangkan untuk pemesinan presisi benda kerja berbentuk pelat dan komponen struktural. Sangat cocok untuk memproses flensa, cakram, cincin, pelat datar, dan komponen serupa, asalkan ketebalan material mereka tetap berada dalam jangkauan pemesinan efektif yang ditentukan mesin.
Di fasilitas fabrikasi baja struktural, mesin melakukan pengeboran dan penggilingan presisi pada pelat struktural, pelat sambungan, dan komponen terkait, mendukung perakitan yang akurat dan sambungan struktural yang andal. Di sektor energi angin, mesin ini menyediakan pemesinan presisi tinggi untuk komponen menara turbin angin dan rakitan flensa, membantu memastikan akurasi dimensi dan keandalan struktural dalam kondisi lingkungan yang menuntut, termasuk angin kencang dan fluktuasi suhu. Dalam konstruksi jembatan, peralatan memproses balok jembatan, komponen penyangga, dan bagian struktural terkait, memungkinkan produksi sambungan yang akurat dan tahan lama yang dirancang untuk menahan beban dinamis sepanjang masa pakai jembatan.
