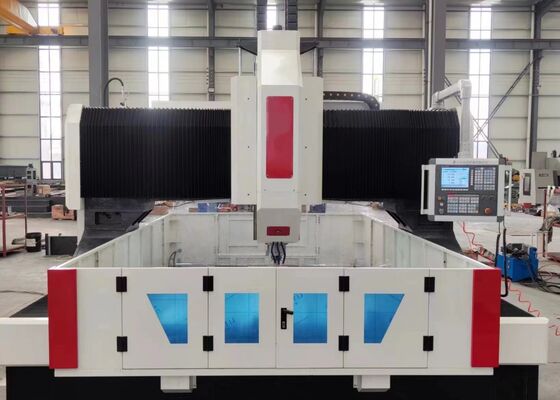

Gantry-tipe CNC Plate High Speed Pengeboran Dan Mesin Fringing Dengan Drive Presisi
Aplikasi:
Mesin pengeboran dan penggilingan pelat tipe gantry CNC ini dikembangkan khusus untuk melakukan berbagai proses pemesinan, termasuk pengeboran, pengelompokan, mengetuk, penggilingan, dan pengeboran,pada pelat baja dan komponen strukturalIni menyediakan solusi pengolahan lubang yang sangat efisien untuk berbagai benda kerja seperti flange, disk, cincin, dan struktur pelat dalam kisaran ketebalan yang berlaku.Mesin ini mendukung pengolahan lubang dan lubang buta dan cocok untuk pengolahan komponen komposit bahan tunggal serta multi-lapisanDengan mengintegrasikan teknologi CNC canggih, peralatan memberikan operasi yang nyaman, kemampuan pemrosesan otomatis, dan kinerja manufaktur presisi tinggi,menjadikannya solusi ideal untuk produksi industri skala besar yang membutuhkan efisiensi, akurasi, dan keandalan.
Spesifikasi:
| Ukuran benda kerja |
LxW |
13000x1000 mm |
| Ketinggian gantry |
600 mm (Ini juga dapat ditentukan berdasarkan yayasan)
|
| Meja kerja |
Lebar slot T |
28 mm |
| Kepala tenaga pengeboran |
Qty. |
2 |
| Spindle taper |
BT2Pengelolaan |
|
Max.diameter pengeboran
(Baja karbon biasa)
|
Φ30 mm |
| Diameter taping |
M3-M10 |
| Kecepatan spindle |
30 ~ 6000 r/min |
| Daya motor servo spindle |
7.5kW |
| Jarak dari ujung bawah spindle ke meja kerja |
200-600 mm |
|
Gerakan samping kepala penggerak(sumbu X)
|
Maks.jalan horizontal |
1000 mm |
| Kecepatan gerakan lateral |
0 ~ 8 r/min |
| Daya servo motor untuk gerakan lateral |
2.4kW |
|
Gerakan longitudinal gantry (sumbu Y)
|
Maks. denyut makan |
13000 mm |
| Kecepatan gerak pakan |
0 ~ 8 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
300 mm |
| Kecepatan bergerak |
0 ~ 5 m/menit |
| Daya servo motor |
7.5kW (Brake) |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
± 0,015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
± 0,01/1000mm |
| Ukuran keseluruhan |
LxWxH |
13000x3000x2500 mm |
Fitur Produk
1Sistem Transmisi Presisi Tinggi:
Mesin ini dilengkapi dengan jalur panduan linier yang diproduksi di Taiwan dan perakitan slider presisi, memberikan perjalanan sumbu yang mulus, kinerja gerakan yang stabil,dan peningkatan kapasitas beban untuk aplikasi pemesinan tugas berat yang menuntut.
1) sumbu X menggunakan dua panduan linier bergulir yang memberikan panduan lateral dan dukungan struktural, memenuhi persyaratan operasi pengeboran kecepatan tinggi.AC servo motor menggerakkan mekanisme transmisi sekrup bola presisi tinggi, memastikan posisi yang akurat, gerakan yang mulus, dan kinerja pakan linier yang andal.
2) sumbu Y menggabungkan dua tugas berat bergulir garis panduan di setiap sisi, dengan tiga tipe persegi slider dipasang di setiap panduan untuk membentuk sistem perjalanan gantry kaku dan stabil.Konfigurasi ini memberikan kekuatan struktural yang sangat baik dan stabilitas operasional sambil menawarkan gesekan rendah, kecepatan perjalanan yang tinggi, damping getaran yang efektif, dan masa pakai yang diperpanjang.dengan servo motor yang dipasang di kedua sisi untuk menggerakkan sekrup bola masing-masing secara bersamaan, memastikan gerakan sinkronisasi dan kinerja mesin CNC yang tepat.
3) Kereta spindle didukung oleh empat panduan linier tugas berat, memberikan kekakuan struktural yang tinggi, akurasi posisi yang unggul, respon dinamis yang sangat baik,dan kinerja gerak yang stabil selama operasi pemesinan kecepatan tinggi dan rendah.
2Sistem Lubrikasi Otomatis dan Struktur Perlindungan:
Peralatan ini menggabungkan sistem pelumasan otomatis volumetrik yang diproduksi di Taiwan dengan distribusi tekanan presisi.termasuk jalur panduan linier, sekrup bola, dan mekanisme transmisi rack-and-pinion, memastikan pelumasan komprehensif dan secara efektif memperpanjang umur komponen mesin penting.Penutup pelindung tahan debu dipasang pada rangkaian sumbu X dan Y, sementara pelindung percikan tahan air ditempatkan di sekitar meja kerja untuk melindungi komponen mesin utama dan meningkatkan keandalan operasi.
3. Sistem Kontrol CNC KND canggih:
Mesin ini mengadopsi motor servo nilai absolut presisi tinggi untuk kontrol gerak dan dilengkapi dengan antarmuka komunikasi RS232, tampilan warna, dan antarmuka operasi bahasa Cina.Sistem CNC mendukung operasi pada mesin dan input data USB eksternal, menyediakan administrasi program yang nyaman, transfer data yang efisien, dan kontrol mesin yang fleksibel.
Mesin pengeboran dan penandaan pelat gantry CNC berkinerja tinggi ini dikembangkan khusus untuk pemesinan presisi benda kerja jenis pelat dan komponen baja struktural.Ini cocok untuk pengolahan flanges, cakram, cincin, pelat datar, dan komponen lainnya yang sebanding, dengan ketebalan benda kerja yang diperlukan untuk tetap dalam kisaran pengolahan efektif yang ditentukan mesin.
Pada fasilitas manufaktur baja struktural, peralatan ini melakukan pengeboran dan penggilingan presisi pada pelat struktural, pelat koneksi, dan komponen terkait,mendukung perakitan struktur baja yang akurat dan andalDalam industri tenaga angin, ia menyediakan pemesinan presisi tinggi untuk bagian menara turbin angin dan komponen flange besar,Membantu memastikan akurasi dimensi dan integritas struktural di bawah kondisi operasi yang menuntut seperti angin kencang dan variasi suhu yang signifikanDalam konstruksi jembatan, mesin ini digunakan untuk memproses balok jembatan, komponen pendukung, dan struktur koneksi,memproduksi sendi yang akurat dan tahan lama yang mampu menahan beban dinamis jangka panjangMelalui kombinasi pemesinan presisi, operasi yang stabil, dan kemampuan pemrosesan serbaguna, peralatan ini menyediakan solusi manufaktur yang dapat diandalkan untuk baja struktural, tenaga angin,dan aplikasi infrastruktur utama.
