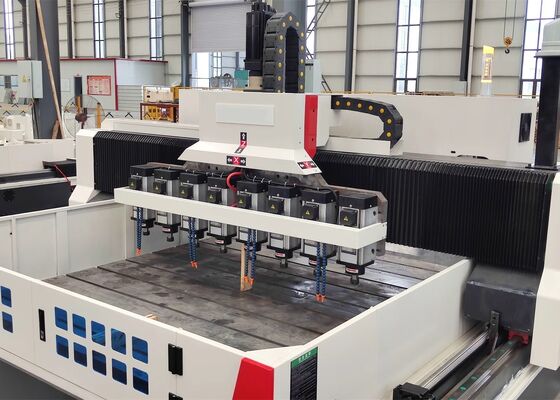

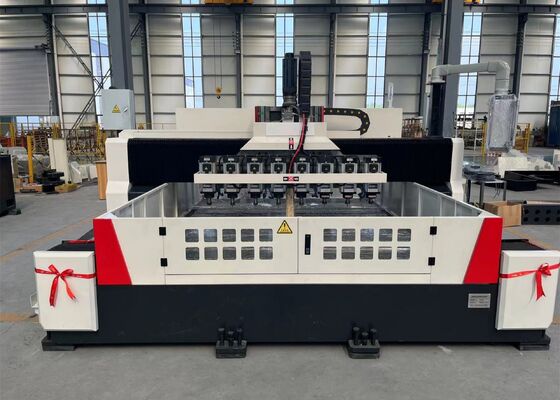

Mesin Pengeboran CNC Berkecepatan Tinggi Untuk Piring Sieve Model SPD3010
Aplikasi:
Hal ini terutama digunakan untuk pengeboran yang efisien dari benda kerja seperti pelat saringan dan pelat tipis dalam kisaran ketebalan efektif mereka.Hal ini dapat mengebor melalui lubang di kedua bahan tunggal dan bahan komposit bagianProses pemesinan dikendalikan secara digital, sehingga operasi sangat nyaman. Hal ini memungkinkan otomatis, presisi tinggi, multi-varietas, dan produksi massal.
Konfigurasi parameter:
| Ukuran benda kerja |
LxW |
3000x1000 mm |
| Ketinggian gantry |
200 mm |
| Kepala tenaga pengeboran ram geser vertikal |
Qty. |
8 |
| lubang spindle kerucut |
ER20 |
| Max.diameter pengeboran |
Φ 1-Φ6 mm |
| Maks.ketebalan |
≤ 180 mm |
| Daya motor servo spindle |
2.2kW |
| Konverter frekuensi |
8x2.2kW |
| Jarak dari ujung bawah spindle ke meja kerja |
0-200mm |
| Gerakan samping kepala penggerak |
Maks. pukulan horizontal |
1000 mm |
| Kecepatan gerakan lateral |
0 ~ 7 r/menit |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
3000 mm |
| Kecepatan gerak pakan |
0 ~ 7 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
200 mm |
| Kecepatan bergerak |
0 ~ 7 m/menit |
| Daya servo motor |
2.4kW |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |
Struktur mesin:
Terutama terdiri dari meja kerja, gantry bergerak, pelana bergerak, kepala tenaga pengeboran ganda, perangkat pelumasan otomatis, perangkat perlindungan, perangkat pendingin sirkulasi,sistem kontrol digital, dan sistem listrik. didukung dan dipandu oleh pasangan panduan bergulir dan didorong oleh pasangan sekrup timbal presisi, alat mesin memiliki akurasi posisi dan pengulangan yang tinggi.
1Meja kerja:
Tempat tidur dan meja kerja adalah lempeng integral dari besi abu-abu (HT250), yang diolah dengan presisi setelah penggilingan sekunder dan perawatan penuaan,menghasilkan kekakuan dinamis dan statis yang sangat baik dan tidak ada deformasiPermukaan meja kerja memiliki slot T yang diproses dengan halus dan diatur secara rasional untuk mengikat benda kerja.memastikan distribusi kekuatan yang merata pada slide panduan dan secara signifikan meningkatkan kekakuan mesin alat dan kekuatan tarik dan kompresiSistem penggerak menggunakan AC servo motor dan sepasang sekrup bola presisi untuk penggerak dua sisi, memungkinkan gantry untuk bergerak dalam arah sumbu Y.Bolt diatur didistribusikan pada permukaan bawah tempat tidur untuk pengaturan yang mudah tempat tidur dan tingkat meja kerja.
2- Mobil Gantry:
Gerbang gerbang bergerak ditumbuk dan diolah dari besi abu-abu (HT250). Bagian depan gerbang dilengkapi dengan dua pasang panduan linier bergulir yang kuat, dua set pasangan sekrup bola presisi,dan dua servo motor, yang memungkinkan geser kepala daya untuk bergerak di sepanjang sumbu Y. Setiap geser kepala daya dilengkapi dengan kepala kekuatan pengeboran.Gerakan gantry dicapai oleh servo motor mendorong sekrup bola melalui kopling presisi.
3. Bergerak Saddle
Sedal bergerak adalah komponen struktur besi cor presisi.dan reduktor planet presisi tinggi yang terhubung ke servo motor. Ini mendorong kepala pengeboran untuk bergerak di sepanjang sumbu Z, memungkinkan kemajuan cepat, makan, retrasi cepat, dan menghentikan tindakan..

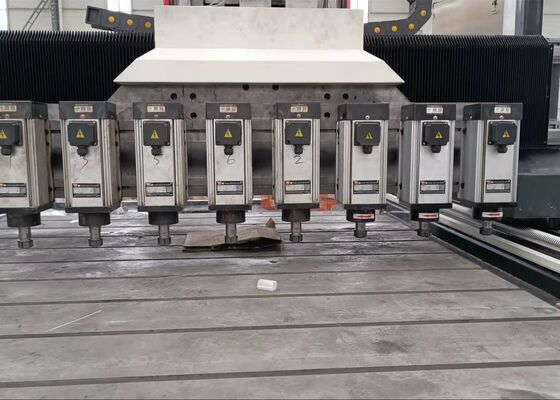

4. Kepala kekuatan pengeboran:
Kepala kekuatan pengeboran menggunakan motor spindle tiga fase khusus, yang secara langsung mendorong spindle presisi.dua belakang) untuk mencapai regulasi kecepatan stepless. Masukan digerakkan oleh servo motor dan sekrup bola. sumbu X dan Y dapat dihubungkan, menggunakan kontrol semi-tertutup-loop, memungkinkan fungsi interpolasi linier dan melingkar.Ujung spindle adalah pemegang alat ER.
