Mesin Pengeboran Gantry CNC Berkecepatan Tinggi Untuk Lapisan Sieve ER20 Spindle Taper Hole
Aplikasi:
Mesin ini terutama dirancang untuk pengeboran efisiensi tinggi dari benda kerja seperti lempeng saringan dan lempeng tipis dalam kisaran ketebalan yang berlaku.Hal ini mampu menghasilkan lubang melalui di kedua bahan tunggal dan komposit-bahan komponenOperasi mesin dikendalikan melalui sistem digital, menyediakan proses operasi yang ramah pengguna dan manajemen produksi yang efisien.presisi tinggi, multi-spesifikasi, dan produksi volume tinggi.
Konfigurasi parameter:
| Ukuran benda kerja |
LxW |
3000x1000 mm |
| Ketinggian gantry |
200 mm |
| Kepala tenaga pengeboran ram geser vertikal |
Qty. |
8 |
| lubang spindle kerucut |
ER20 |
| Max.diameter pengeboran |
Φ 1-Φ6 mm |
| Maks.ketebalan |
≤ 180 mm |
| Daya motor servo spindle |
2.2kW |
| Konverter frekuensi |
8x2.2kW |
| Jarak dari ujung bawah spindle ke meja kerja |
0-200mm |
| Gerakan samping kepala penggerak |
Maks. pukulan horizontal |
1000 mm |
| Kecepatan gerakan lateral |
0 ~ 7 r/menit |
| Daya servo motor untuk gerakan lateral |
2.4kW |
| Gerakan longitudinal gantry (sumbu Y) |
Maks. denyut makan |
3000 mm |
| Kecepatan gerak pakan |
0 ~ 7 m/menit |
| Daya servo motor pakan |
2x2,4kW |
| Gerakan pakan ram vertikal (sumbu Z) |
Maks. pukulan |
200 mm |
| Kecepatan bergerak |
0 ~ 7 m/menit |
| Daya servo motor |
2.4kW |
| Keakuratan penentuan posisi tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Keakuratan penentuan posisi berulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |

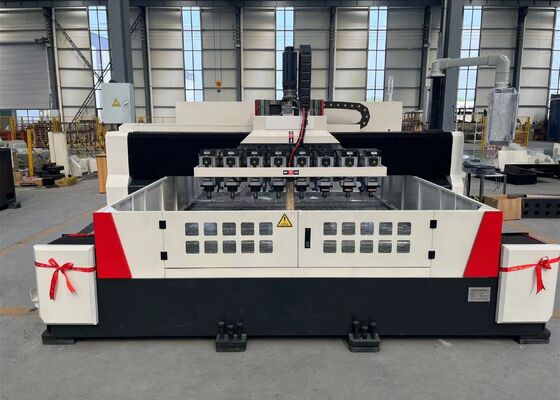

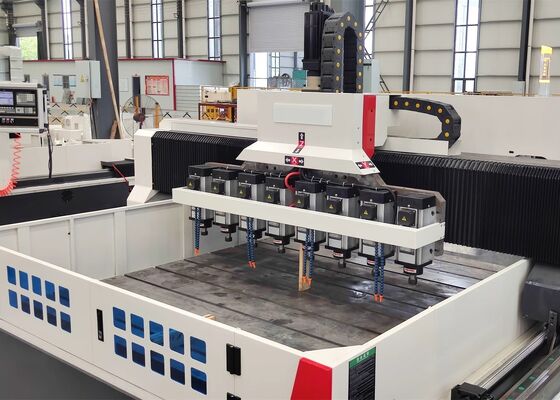

Struktur mesin:
Mesin ini terutama terdiri dari meja kerja, gantri bergerak, pelana bergerak, kepala tenaga pengeboran ganda, sistem pelumasan otomatis, perakitan pelindung, sistem pendinginan sirkulasi,Sistem kontrol CNC digital, dan sistem pengendalian listrik. kumpulan panduan linier bergulir memberikan dukungan struktural dan panduan, sementara kumpulan sekrup bola presisi memberikan transmisi gerakan yang akurat,Memastikan akurasi posisi dan pengulangan yang tinggi di seluruh proses pemesinan.
1Meja kerja:
Tempat tidur mesin dan meja kerja diproduksi sebagai cor besi abu-abu integral (HT250).Komponen-komponen yang diproses dengan presisi untuk mencapai kekakuan statis dan dinamis yang luar biasa sambil mempertahankan stabilitas dimensi yang sangat baik dan ketahanan terhadap deformasiPermukaan meja kerja memiliki finishing yang tepat dan menggabungkan slot T yang diatur secara sistematis untuk mengikat benda kerja yang efisien dan aman.Dua panduan linier presisi tinggi dipasang di setiap sisi dasar tempat tidur, memberikan distribusi beban yang seimbang di seluruh slide panduan dan secara signifikan meningkatkan kekakuan struktural mesin alat, kekuatan tarik, dan kekuatan kompresi.Mekanisme penggerak menggunakan AC servo motor dikombinasikan dengan presisi bola sekrup perakitan dalam konfigurasi drive dua sisi, memungkinkan pergerakan gantry yang stabil dan akurat di sepanjang sumbu Y. Bolts penyeimbang yang dapat disesuaikan ditempatkan secara merata di bagian bawah tempat tidur,memungkinkan pengaturan yang nyaman dari tingkat tempat tidur dan meja kerja dan keselarasan.
2- Mobil Gantry:
Gerbang bergerak diproduksi dari besi cor abu-abu (HT250) melalui pengecoran dan pemesinan presisi, memberikan dasar struktural yang kuat dan kaku.Bagian depan gantry dilengkapi dengan dua beban tinggi-kapasitas rolling linear guideway kumpulan, dua set pengumpulan sekrup bola presisi, dan dua servo motor, memungkinkan geser kepala penggerak untuk bergerak dengan akurat di sepanjang sumbu Y.Setiap slide kepala mesin dilengkapi dengan kepala tenaga pengeboran individu untuk operasi mesinPerjalanan gantry didorong oleh motor servo melalui kopling presisi yang mengirimkan gerakan ke perakitan sekrup bola, memastikan gerakan yang mulus, transmisi yang andal, dan penentuan posisi yang akurat.
3- Bergerak Saddle:
Saddle bergerak adalah perakitan struktural besi cor presisi yang dirancang untuk memberikan dukungan yang stabil dan posisi yang akurat untuk kepala pengeboran.Hal ini dilengkapi dengan dua kapasitas beban tinggi CNC pengerasan slide panduan, sebuah set sekrup bola presisi, dan reduksi planet presisi tinggi yang terhubung ke servo motor.Konfigurasi transmisi ini mendorong kepala pengeboran sepanjang sumbu Z dan mendukung pendekatan cepat, dikendalikan makan, cepat retraksi, dan menghentikan operasi. juga menggabungkan otomatis chip-pecah, chip-penghapusan, dan jeda fungsi,meningkatkan kontinuitas pemesinan dan efisiensi operasional.

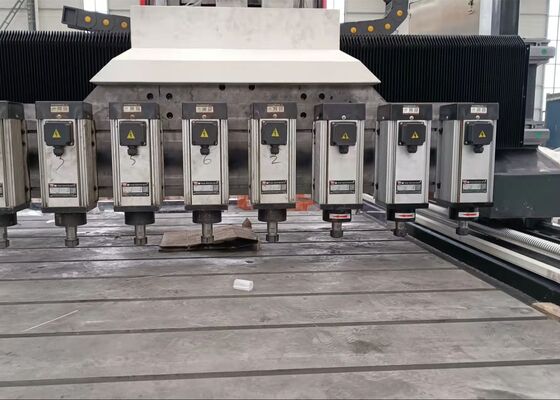

4. Kepala kekuatan pengeboran:
Kepala kekuatan pengeboran dilengkapi dengan motor spindle tiga fase khusus yang langsung mendorong perakitan spindle presisi.Spindle didukung oleh lima baris Jepang konfigurasi bantalan kontak sudut, terdiri dari tiga bantalan di bagian depan dan dua di bagian belakang, memberikan dukungan spindle yang stabil dan memungkinkan penyesuaian kecepatan tanpa langkah.Mekanisme pakan digerakkan oleh servo motor yang digabungkan dengan perakitan sekrup bola presisiSistem sumbu X dan Y mendukung gerakan terkoordinasi di bawah kontrol semi-terkunci,yang memungkinkan mesin untuk melakukan operasi interpolasi linier dan melingkar. hidung spindle dilengkapi dengan pemegang alat ER untuk menyediakan aman dan tepat penjepit alat pengeboran.
