Mesin Bor Layar CNC Lubang Tirus Spindel ER25 Diameter Bor Maks. Φ 1-Φ6mm

Mesin Bor Pelat Layar CNC Lubang Taper Spindel ER25 Φ 1-Φ6mm Diameter Bor Maks.

Aplikasi:

Peralatan ini terutama dikembangkan untuk pengeboran benda kerja berkinerja tinggi seperti pelat berlubang, pelat saringan, dan lembaran baja tipis dalam rentang ketebalan pemesinan yang berlaku. Mampu menghasilkan lubang tembus pada komponen homogen dan material komposit. Seluruh operasi pemesinan diatur oleh sistem kontrol CNC digital, memastikan pengoperasian yang nyaman sambil mendukung manufaktur otomatis, presisi tinggi, multi-spesifikasi, dan volume besar.

Konfigurasi parameter:

Struktur Mesin:

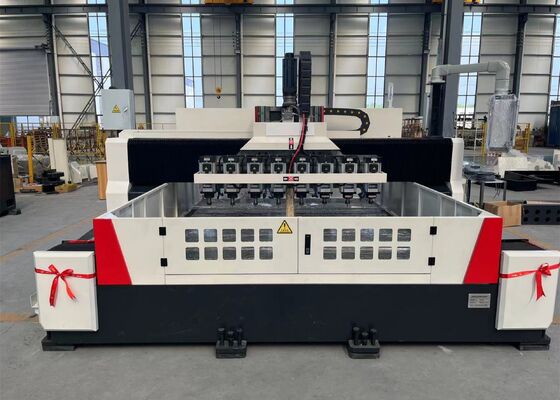

Mesin perkakas terutama terdiri dari meja kerja, gantry bergerak, sadel bergerak, beberapa unit spindel bor, sistem pelumasan otomatis terpusat, rakitan pelindung, sistem pendingin sirkulasi, sistem kontrol CNC, dan sistem kontrol listrik. Sumbu bergerak dipandu oleh rel linier bergulir presisi dan digerakkan oleh rakitan sekrup timbal presisi tinggi, memberikan presisi posisi yang sangat baik, pengulangan, dan stabilitas operasional.

1. Meja Kerja:
Tempat tidur mesin dan meja kerja diproduksi sebagai komponen besi cor abu-abu terintegrasi (HT250). Setelah perlakuan anil sekunder dan penuaan, coran menjalani pemesinan presisi untuk mencapai kekakuan statis dan dinamis yang luar biasa sambil secara efektif mencegah deformasi. Permukaan meja kerja diselesaikan dengan presisi dan menggabungkan slot T yang diposisikan secara logis untuk penjepitan benda kerja yang aman dan nyaman. Satu rel linier presisi tinggi dipasang di setiap sisi alas tempat tidur, memberikan distribusi beban yang seragam di seluruh geser panduan dan secara substansial meningkatkan kekakuan keseluruhan serta kekuatan tarik dan tekan mesin perkakas. Mekanisme penggerak mengadopsi motor servo AC yang dikombinasikan dengan rakitan sekrup bola presisi untuk penggerak sinkron dua sisi, memungkinkan gantry bergerak secara akurat di sepanjang sumbu Y. Baut perataan yang dapat disesuaikan diatur di bawah tempat tidur, memfasilitasi perataan dan penyelarasan tempat tidur dan meja kerja yang nyaman.

2. Gantry Bergerak:

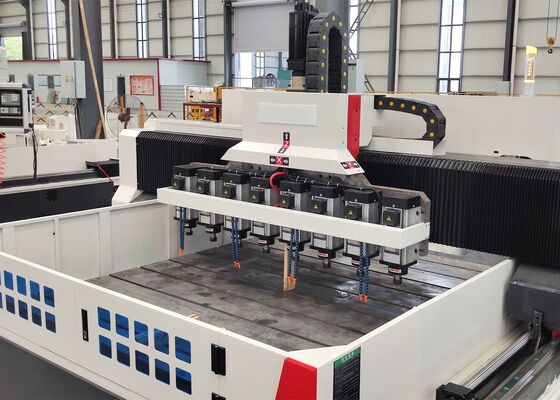

Gantry bergerak diproduksi dari besi cor abu-abu (HT250) melalui proses pengecoran dan pemesinan presisi. Dua rakitan rel linier bergulir berkapasitas beban tinggi, dua set rakitan sekrup bola presisi, dan dua motor servo dipasang di sisi depan gantry, memungkinkan geser kepala daya bergerak mulus di sepanjang sumbu Y. Setiap geser kepala daya dilengkapi dengan kepala daya bor independen. Pergerakan gantry dikontrol secara presisi oleh motor servo yang mentransmisikan gerakan ke sekrup bola melalui kopling presisi tinggi, memastikan posisi yang stabil dan akurat.

3. Sadel Bergerak:
Sadel bergerak adalah rakitan struktural besi cor yang dimesin presisi yang dirancang untuk memberikan gerakan unit bor yang stabil dan akurat. Ini menggabungkan dua geser panduan yang dikeraskan CNC berkapasitas beban tinggi, satu rakitan sekrup bola presisi, dan peredam planet presisi tinggi yang digabungkan dengan motor servo. Konfigurasi ini menggerakkan kepala bor di sepanjang sumbu Z dan memungkinkan pendekatan cepat, umpan terkontrol, penarikan cepat, dan operasi berhenti. Sistem ini juga menyediakan fungsi pemecahan chip otomatis, evakuasi chip, dan jeda terprogram untuk meningkatkan efisiensi pemesinan dan kenyamanan operasional.

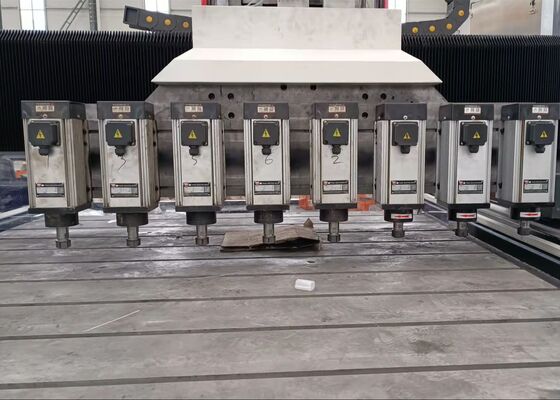

4. Kepala Daya Bor:
Kepala daya bor dilengkapi dengan motor spindel tiga fase khusus yang secara langsung menggerakkan rakitan spindel presisi. Spindel didukung oleh konfigurasi bantalan kontak sudut Jepang lima baris, terdiri dari tiga bantalan di depan dan dua di belakang, memberikan operasi yang stabil dan penyesuaian kecepatan spindel tanpa langkah. Mekanisme umpan digerakkan oleh motor servo yang dikombinasikan dengan rakitan sekrup bola presisi. Gerakan sumbu X dan Y mendukung tautan terkoordinasi di bawah kontrol semi-tertutup, memungkinkan operasi interpolasi linier dan interpolasi melingkar. Hidung spindel dikonfigurasi dengan dudukan alat ER untuk mengakomodasi alat bor yang sesuai dan memastikan penjepitan alat yang andal.
