Mesin Bor Pelat Saringan CNC 13pcs Kepala Bor Ram Geser Vertikal
Aplikasi:
Mesin ini terutama dirancang untuk pengeboran benda kerja berkinerja tinggi seperti pelat berlubang dan lembaran baja tipis dalam rentang ketebalan efektif yang ditentukan. Mesin ini mampu membuat lubang tembus pada komponen material tunggal maupun komposit. Seluruh proses pemesinan dikendalikan melalui sistem CNC digital, memberikan pengoperasian yang nyaman dan mendukung produksi otomatis, presisi tinggi, multi-produk, dan bervolume tinggi.
Konfigurasi parameter:
| Ukuran benda kerja |
PxL |
2200*1500mm |
| Tinggi gantry |
200mm |

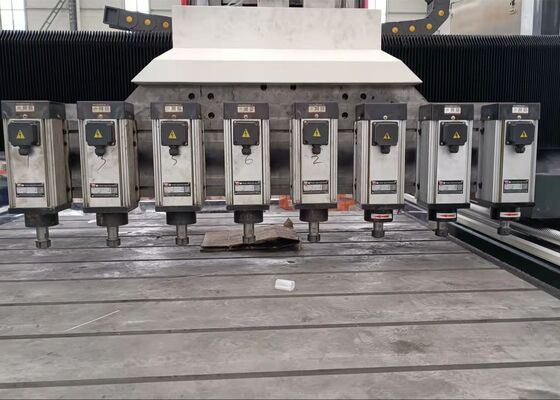

| Kepala bor ram geser vertikal |
Jumlah. |
13 |
| lubang tirus spindel |
ER20 |
| Diameter pengeboran maks. |
Φ 1-Φ6mm |
| Kecepatan spindel |
50-12000r/min |
| Daya motor spindel servo |
2.2KW |
| Konverter frekuensi |
13*2.2KW |
| Jarak dari ujung bawah spindel ke meja kerja |
0-200mm |
| Pergerakan lateral kepala daya |
Gerakan horizontal maks. |
1500mm |
| Kecepatan pergerakan lateral |
0~7 |
| Daya motor servo untuk pergerakan lateral |
2.4*1 |
| Pergerakan longitudinal gantry |
Gerakan umpan maks. |
2200 |
| Kecepatan pergerakan umpan |
0~7 m/min |
| Daya motor servo umpan |
2*2.4kw |
| Gerakan umpan ram vertikal |
Gerakan maks. |
200mm |
| Kecepatan pergerakan |
0~7m/min |
| Daya motor servo |
2.4kW*1 (rem) |
| Akurasi pemosisian tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Akurasi pemosisian ulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |
Struktur Mesin:

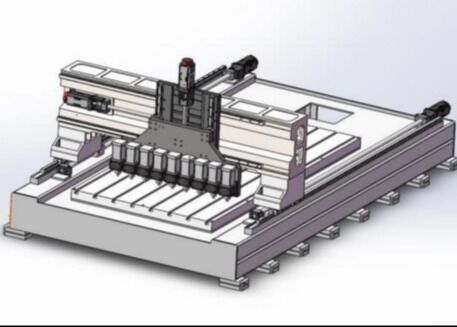

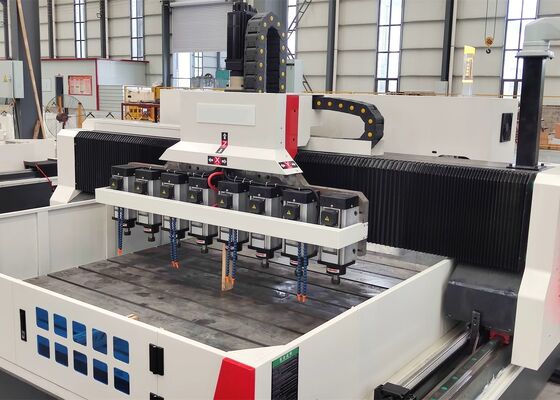

Mesin ini terutama terdiri dari meja kerja, gantry bergerak, sadel bergerak, beberapa kepala bor daya, sistem pelumasan otomatis, perangkat pelindung, sistem pendingin sirkulasi, sistem kontrol CNC, dan sistem kelistrikan. Sumbu didukung dan dipandu oleh rel linier bergulir dan digerakkan oleh rakitan sekrup bola presisi, memberikan akurasi pemosisian dan pengulangan yang sangat baik.
1. Perangkat Pelumasan Otomatis dan Pelindung:
Mesin dilengkapi dengan sistem pelumasan otomatis distribusi tekanan volumetrik buatan Taiwan, yang secara otomatis memasok pelumas ke komponen bergerak kritis, termasuk rel pemandu, sekrup timbal, dan roda gigi, memastikan pelumasan komprehensif tanpa zona mati dan secara efektif memperpanjang masa pakai mesin. Penutup pelindung anti-debu dipasang pada rakitan sumbu X dan Y, sementara baffle pelindung tahan percikan diatur di sekitar meja kerja untuk meningkatkan perlindungan operasional.
2. Sistem CNC Absolut Bus Keyuan Terintegrasi
Peralatan mengadopsi sistem CNC Keyuan khusus yang dikembangkan untuk aplikasi pengeboran dan penggilingan CNC. Sistem penggerak menggunakan motor servo absolut presisi tinggi untuk mencapai kontrol gerakan yang akurat dan andal. Sistem ini dilengkapi dengan antarmuka komunikasi RS232, tampilan warna, antarmuka operasi bahasa Mandarin, dan dukungan untuk input data USB lokal dan eksternal, memberikan manajemen program dan transfer data yang nyaman.
3. Fungsi Memori Mati Daya
Jika terjadi gangguan daya yang tidak terduga atau penghentian operasional lainnya, fungsi memori mati daya memungkinkan operator untuk dengan cepat mengidentifikasi dan memulihkan posisi pemesinan yang sesuai dengan lubang terakhir yang selesai. Fitur ini mengurangi waktu pemulihan posisi dan memungkinkan produksi dilanjutkan secara efisien dari titik pemesinan yang sesuai.
4. Interferometer Laser:
Interferometer laser RENISHAW dari Inggris digunakan untuk kalibrasi mesin presisi. Ini secara akurat mengukur dan mengkompensasi kesalahan pitch, backlash, akurasi pemosisian, dan pengulangan, sehingga menjaga kinerja dinamis dan statis mesin serta presisi pemesinan secara keseluruhan. Inspeksi Ballbar: Setiap mesin diperiksa menggunakan sistem ballbar RENISHAW dari Inggris untuk mengevaluasi kebulatan dan akurasi geometris. Uji pemotongan interpolasi melingkar juga dilakukan untuk memverifikasi akurasi pemesinan tiga dimensi dan kinerja kebulatan, memastikan kualitas mesin yang konsisten dan presisi yang andal dalam aplikasi praktis.
