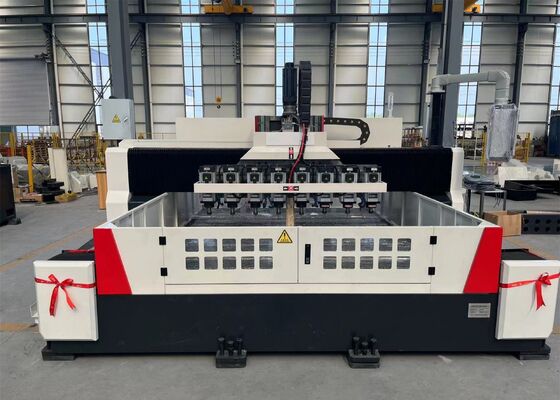

Model 2215ER20 Mesin Pelat Saringan CNC Gantry Ukuran Benda Kerja 2200*1500mm
Aplikasi:
Terutama digunakan untuk pengeboran benda kerja yang efisien seperti pelat saringan dan pelat tipis dalam rentang ketebalan efektifnya. Dapat mengebor lubang tembus pada komponen material tunggal maupun komposit. Proses pemesinan dikontrol secara digital, membuat pengoperasian sangat nyaman. Memungkinkan produksi otomatis, presisi tinggi, berbagai jenis, dan massal.
Konfigurasi parameter:
| Ukuran benda kerja |
PxL |
2200*1500mm |
| Tinggi gantry |
200mm |

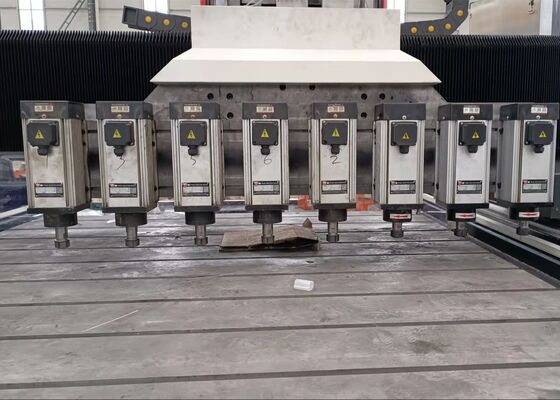

| Kepala bor ram geser vertikal |
Jml. |
13 |
| lubang tirus spindel |
ER20 |
| Diameter pengeboran maks. |
Φ 1-Φ6mm |
| Kecepatan spindel |
50-12000r/min |
| Daya motor spindel servo |
2.2KW |
| Konverter frekuensi |
13*2.2KW |
| Jarak dari ujung bawah spindel ke meja kerja |
0-200mm |
| Gerakan lateral kepala daya |
Gerakan horizontal maks. |
1500mm |
| Kecepatan gerakan lateral |
0~7 |
| Daya motor servo untuk gerakan lateral |
2.4*1 |
| Gerakan longitudinal gantry |
Gerakan umpan maks. |
2200 |
| Kecepatan gerakan umpan |
0~7 m/menit |
| Daya motor servo umpan |
2*2.4kw |
| Gerakan umpan ram vertikal |
Gerakan maks. |
200mm |
| Kecepatan gerakan |
0~7m/menit |
| Daya motor servo |
2.4kW*1 (rem) |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |
Struktur Mesin:

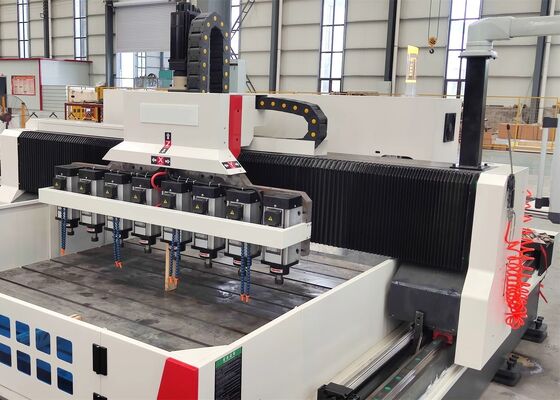

Terutama terdiri dari meja kerja, gantry bergerak, sadel bergerak, beberapa kepala bor daya, perangkat pelumasan otomatis, perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol digital, dan sistem kelistrikan. Didukung dan dipandu oleh pasangan rel panduan bergulir dan digerakkan oleh pasangan sekrup timbal presisi, alat mesin memiliki akurasi posisi dan pengulangan yang tinggi.
1. Perangkat Pelumasan Otomatis dan Pelindung:
Alat mesin ini dilengkapi dengan perangkat pelumasan otomatis pendistribusi tekanan volumetrik buatan Taiwan, yang dapat secara otomatis melumasi semua bagian yang bergerak seperti rel panduan, sekrup timbal, dan roda gigi, tanpa meninggalkan titik buta dan memastikan masa pakai alat mesin. Sumbu X dan Y dilengkapi dengan penutup pelindung tahan debu, dan meja kerja dikelilingi oleh sekat tahan percikan.
2. Sistem CNC Nilai Absolut Bus Keyuan Lengkap
Ini adalah sistem khusus untuk mesin bor dan frais CNC Keyuan. Motor digerakkan oleh motor servo nilai absolut presisi tinggi. Dilengkapi dengan antarmuka RS232, layar tampilan warna, antarmuka operasi bahasa Mandarin, dan mendukung input USB di lokasi/eksternal.
3. Fungsi Memori Mati Daya
Jika terjadi pemadaman listrik mendadak atau gangguan operasional lainnya, fungsi ini memungkinkan pengambilan lokasi lubang terakhir yang dibor sebelum kegagalan daya secara cepat dan nyaman. Operator kemudian dapat melanjutkan ke langkah berikutnya dengan cepat, menghemat waktu pencarian.
4. Interferometer Laser:
Interferometer laser dari perusahaan RENISHAW Inggris digunakan untuk kalibrasi, secara tepat memeriksa dan mengkompensasi kesalahan pitch, backlash, akurasi posisi, dan pengulangan untuk memastikan stabilitas dinamis dan statis mesin serta akurasi pemesinan. Inspeksi Ballbar: Setiap mesin diperiksa menggunakan ballbar dari perusahaan RENISHAW Inggris untuk mengkalibrasi kebulatan sejati dan akurasi geometris mesin, dan secara bersamaan melakukan eksperimen pemotongan melingkar untuk memastikan akurasi pemesinan 3D dan akurasi kebulatan mesin.
