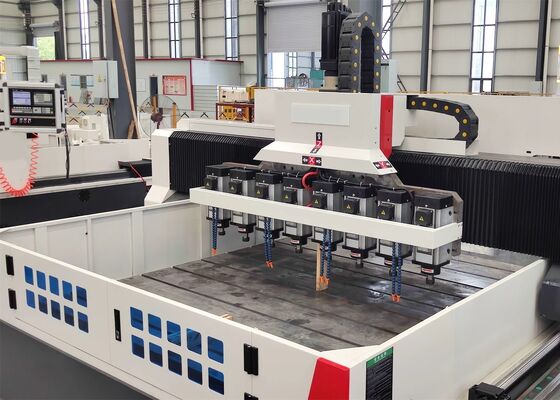

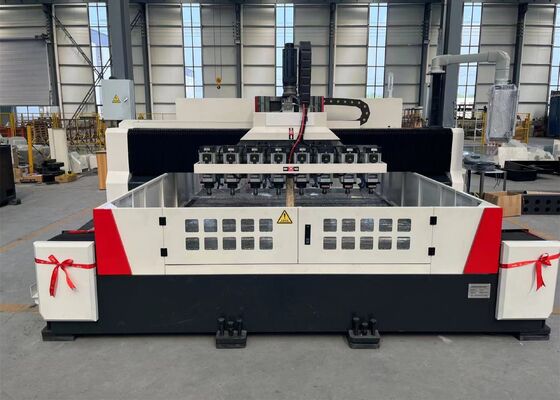

Model 2020ER25 Mesin Bor Tipe Gantry Layar CNC untuk Pelat Tipis
Aplikasi:
Terutama digunakan untuk pengeboran efisien benda kerja seperti pelat saringan dan pelat tipis dalam rentang ketebalan efektifnya. Dapat mengebor lubang tembus pada bagian material tunggal dan komposit. Proses pemesinan dikontrol secara digital, membuat pengoperasian sangat nyaman. Memungkinkan produksi otomatis, presisi tinggi, berbagai macam, dan massal.
Konfigurasi parameter:
| Ukuran benda kerja |
PxL(mm) |
2000*2000mm |
| Tinggi gantry |
300mm |
| Kepala bor ram geser vertikal |
Jumlah. |
8 |
| lubang tirus spindel |
ER25 |
| Diameter pengeboran maks. |
Φ 1-Φ6mm |
| Kecepatan spindel |
50-6000r/min |
| Daya motor spindel servo |
2.2KW |
| Konverter frekuensi |
2.2KW |
| Jarak dari ujung bawah spindel ke meja kerja |
0-300mm |
| Pergerakan samping kepala daya |
Gerak horizontal maks. |
2000mm |
| Kecepatan pergerakan samping |
0~7 m/menit |
| Daya motor servo untuk pergerakan samping |
2.4*1 |
| Pergerakan longitudinal gantry |
Gerak umpan maks. |
2000 |
| Kecepatan pergerakan umpan |
0~7 |
| Daya motor servo umpan |
2*2.4kw |
| Gerak umpan ram vertikal |
Gerak maks. |
300mm |
| Kecepatan pergerakan |
0~7m/menit |
| Daya motor servo |
2.4kW*1 (rem) |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C |
±0.01/1000mm |
Struktur Mesin:
Terutama terdiri dari meja kerja, gantry bergerak, sadel bergerak, beberapa kepala bor daya, perangkat pelumasan otomatis, perangkat pelindung, perangkat pendingin sirkulasi, sistem kontrol digital, dan sistem kelistrikan. Didukung dan dipandu oleh pasangan rel pemandu bergulir dan digerakkan oleh pasangan sekrup timbal presisi, alat mesin memiliki akurasi posisi dan pengulangan yang tinggi.
1. Meja Kerja:
Rangka dan meja kerja adalah coran integral dari besi cor kelabu (HT250), dimesin presisi setelah perlakuan anil sekunder dan penuaan, menghasilkan kekakuan dinamis dan statis yang sangat baik dan tanpa deformasi. Permukaan meja kerja memiliki alur T yang dimesin halus dan tertata secara rasional untuk penjepitan benda kerja. Satu rel pemandu linier presisi tinggi dipasang di setiap sisi dasar rangka, memastikan distribusi gaya yang merata pada luncuran pemandu dan secara signifikan meningkatkan kekakuan alat mesin serta kekuatan tarik dan tekan. Sistem penggerak menggunakan motor servo AC dan pasangan sekrup bola presisi untuk penggerak dua sisi, memungkinkan gantry bergerak ke arah sumbu Y. Baut yang dapat disesuaikan didistribusikan di permukaan bawah rangka untuk penyesuaian level rangka dan meja kerja yang mudah.
2. Gantry Bergerak:
Gantry bergerak dicor dan dimesin dari besi cor kelabu (HT250). Bagian depan gantry dilengkapi dengan dua pasangan rel linier bergulir berbeban tinggi, dua set pasangan sekrup bola presisi, dan dua motor servo, memungkinkan luncuran kepala daya bergerak di sepanjang sumbu Y. Setiap luncuran kepala daya dilengkapi dengan kepala bor daya. Pergerakan gantry dicapai oleh motor servo yang menggerakkan sekrup bola melalui kopling presisi.
3. Sadel Bergerak
Sadel bergerak adalah komponen struktural besi cor presisi. Dilengkapi dengan dua luncuran pemandu yang dikeraskan CNC berbeban tinggi, pasangan sekrup bola presisi, dan peredam planet presisi tinggi yang terhubung ke motor servo. Ini menggerakkan kepala bor untuk bergerak di sepanjang sumbu Z, memungkinkan gerakan maju cepat, umpan, mundur cepat, dan berhenti. Juga dilengkapi fungsi pemecahan chip otomatis, pembuangan chip, dan jeda.

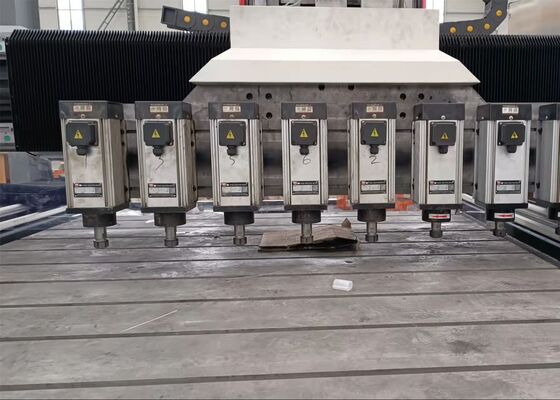

4. Kepala Bor Daya:
Kepala bor daya menggunakan motor spindel tiga fasa khusus, yang langsung menggerakkan spindel presisi. Spindel menggunakan bantalan kontak sudut Jepang lima baris (tiga depan, dua belakang) untuk mencapai regulasi kecepatan tanpa langkah. Umpan digerakkan oleh motor servo dan sekrup bola. Sumbu X dan Y dapat dihubungkan, menggunakan kontrol semi-loop tertutup, memungkinkan fungsi interpolasi linier dan sirkular. Ujung spindel adalah dudukan alat ER.
