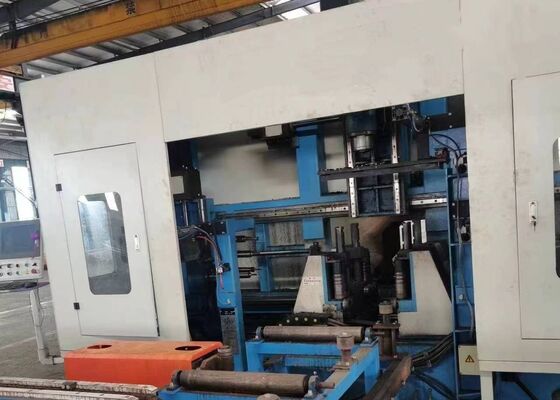

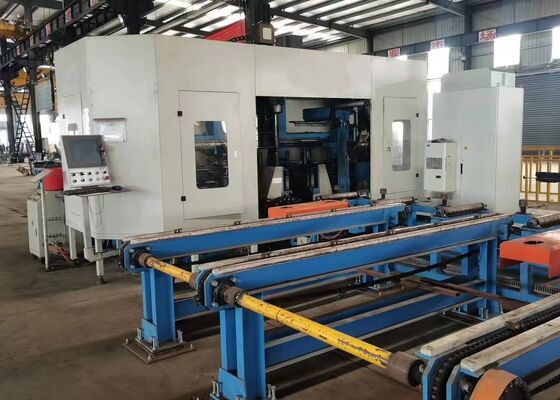

Mesin Pengeboran H Beam CNC Industri Berkecepatan Tinggi Dengan Tiga Spindel Independen

Mesin Pengeboran H Beam CNC Industri Berkecepatan Tinggi Dengan Tiga Spindel Independen

Pengantar Produk:

CNC Beam Drilling Line ini dirancang khusus untuk aplikasi pengeboran presisi tinggi pada komponen struktural H-beam.mesin memberikan kinerja pengeboran multi arah yang efisien dengan akurasi pemesinan yang sangat baik dan kenyamanan operasiSebagai solusi pengolahan yang handal dan canggih untuk industri manufaktur baja, ia banyak diterapkan di berbagai bidang, termasuk struktur baja konstruksi, teknik jembatan,manufaktur menara transmisi, dan proyek struktur jaringan skala besar.

Informasi konfigurasi produk:

Fitur Produk

1. Mesin pengeboran dan pemotongan H-beam 3D CNC terdiri dari bingkai mesin tugas berat, sistem makan CNC, sistem pengangkutan bahan, sistem kontrol listrik, sistem hidrolik, sistem pendinginan,sistem pelumasan, unit pengumpulan serpihan, dan komponen tambahan lainnya.peralatan ini secara khusus dioptimalkan untuk pengolahan balok H berukuran besarIni mendukung produksi otomatis terus menerus dan memberikan efisiensi pemrosesan yang luar biasa dan stabilitas operasional.

2. Struktur mesin terdiri dari tempat tidur utama, perakitan meja geser CNC, mekanisme pendukung, unit penjepit atas, unit penjepit samping, dan sistem deteksi benda kerja.Rangkaian geser CNC termasuk geser sisi tetap, geser sisi bergerak, dan unit geser spindle atas. dikembangkan khusus untuk mesin H-beam, setiap perakitan geser mengintegrasikan pelat geser, dasar geser, kepala spindle,spindle mekanis berkecepatan tinggi, silinder alat, motor frekuensi variabel, servo motor, jalur panduan linier, dan sekrup timbal presisi, memastikan posisi yang akurat dan kinerja pengolahan yang stabil.

3. Sistem makan CNC terdiri dari bracket pendukung, rack-and-pinion mekanisme transmisi, servo motor, reducer, dan manipulator makan.manipulator secara akurat mentransfer H-beam workpieces sepanjang arah sumbu X, memastikan kontrol pakan yang tepat dan posisi yang dapat diandalkan di seluruh proses pemesinan.

4Sistem penanganan material terdiri dari konveyor in-feed dan out-feed.yang dirancang untuk mengangkut profil baja, mencapai posisi sumbu Y yang akurat, dan bekerja sama dengan sistem makan CNC untuk pemuatan material yang efisien dan stabil.Conveyor out-feed terdiri dari dukungan pembuangan dan kumpulan roller, memberikan transportasi yang lancar dari benda kerja selesai setelah pengolahan.

5Sistem pendinginan mengadopsi kombinasi metode pendinginan internal dan eksternal, memanfaatkan teknologi pelumasan kabut minyak untuk disipasi panas yang efektif selama operasi pengeboran.Solusi pendingin canggih ini mengurangi konsumsi pendingin, meningkatkan efisiensi biaya produksi, mendukung manufaktur ramah lingkungan, dan memperpanjang umur layanan alat bor dengan meminimalkan keausan termal.

6Sistem hidrolik menyediakan dukungan daya yang handal untuk mekanisme penjepit atas, mekanisme penjepit sisi, silinder alat, dan komponen yang digerakkan secara hidrolik lainnya,memastikan pemasangan benda kerja yang stabil dan operasi mesin yang andal.

7Sistem pneumatik memasok tenaga udara terkompresi untuk manipulator pakan, silinder deteksi, dan komponen pneumatik lainnya,Memastikan respon cepat dan kinerja otomatisasi yang dapat diandalkan.

8Sistem pelumasan menggabungkan pelumasan otomatis terpusat dengan metode pelumasan manual.Sistem pelumasan terpusat menyediakan pelumasan tepat waktu dan tepat untuk komponen bergerak kritis, termasuk jalur panduan linier dan serangkaian sekrup timbal, secara efektif mengurangi keausan mekanis dan mempertahankan akurasi pemesinan jangka panjang.

9Sistem kontrol mesin mengintegrasikan komputer industri, pengontrol PLC, dan komponen kontrol terkait untuk menyediakan operasi cerdas dan otomatis.Program pemrosesan dapat dihasilkan dengan mengimpor gambar CAD atau memasukkan parameter mesin melalui antarmuka USB atau input keyboard. Program dapat disimpan, dipanggil kembali, ditampilkan, dan ditransfer sesuai dengan nomor bagian setiap kali diperlukan.Sistem ini juga mendukung penyesuaian manual dari parameter pemesinan individu sementara memungkinkan eksekusi otomatis lengkap dari seluruh siklus produksi, meningkatkan secara signifikan fleksibilitas operasional dan efisiensi manufaktur.

Selama sesi demonstrasi sampel, CNC balok dan lembaran logam pengeboran, penandaan, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesSampel yang ditampilkan dalam demonstrasi ini dengan jelas menyoroti kemampuan peralatan untuk mencapai penempatan lubang yang tepat, benang yang bersih, dan pola penandaan yang jelas,Dengan demikian secara menyeluruh menggambarkan akurasi dan keandalan yang luar biasa dalam aplikasi dunia nyata.

Mesin Pengeboran, Penandaan, dan Pemotong H-Beam CNC Berkecepatan Tinggi terutama digunakan di fasilitas manufaktur struktur baja dan proyek konstruksi jembatan.memastikan pemesinan tepat balok H yang digunakan dalam bingkai dan struktur pendukung, memberikan dasar yang kuat untuk perakitan stabil konstruksi baja. Dalam konstruksi jembatan peralatan melakukan operasi pengeboran presisi tinggi pada balok H,meningkatkan integritas struktur jembatan dan memungkinkan mereka untuk secara efektif menahan beban jangka panjangDengan efisiensi operasional yang luar biasa, mesin ini menawarkan dukungan yang dapat diandalkan untuk sektor infrastruktur penting ini, berkontribusi pada kemajuan proyek terkait yang lancar.
