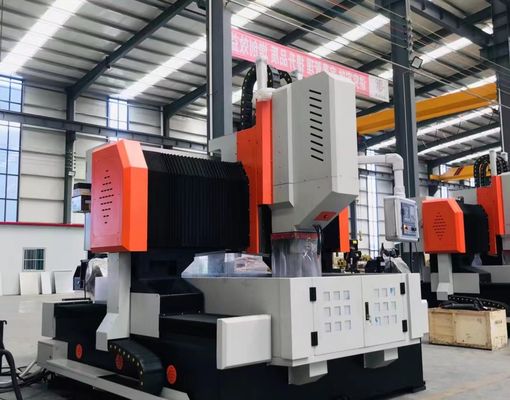

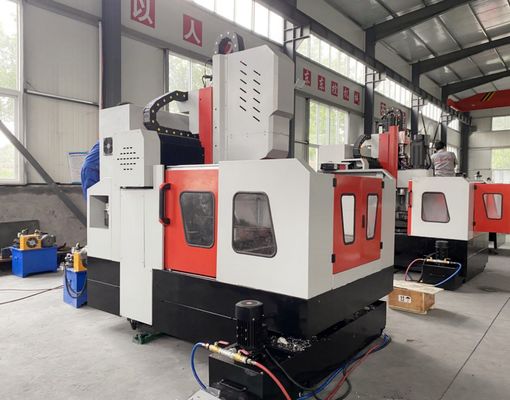

Mesin Bor Milling CNC Pelat Kecepatan Tinggi Canggih Untuk Pelat Baja Besar

Mesin Bor dan Milling CNC Pelat Kecepatan Tinggi Canggih untuk Pelat Baja Besar

Aplikasi:

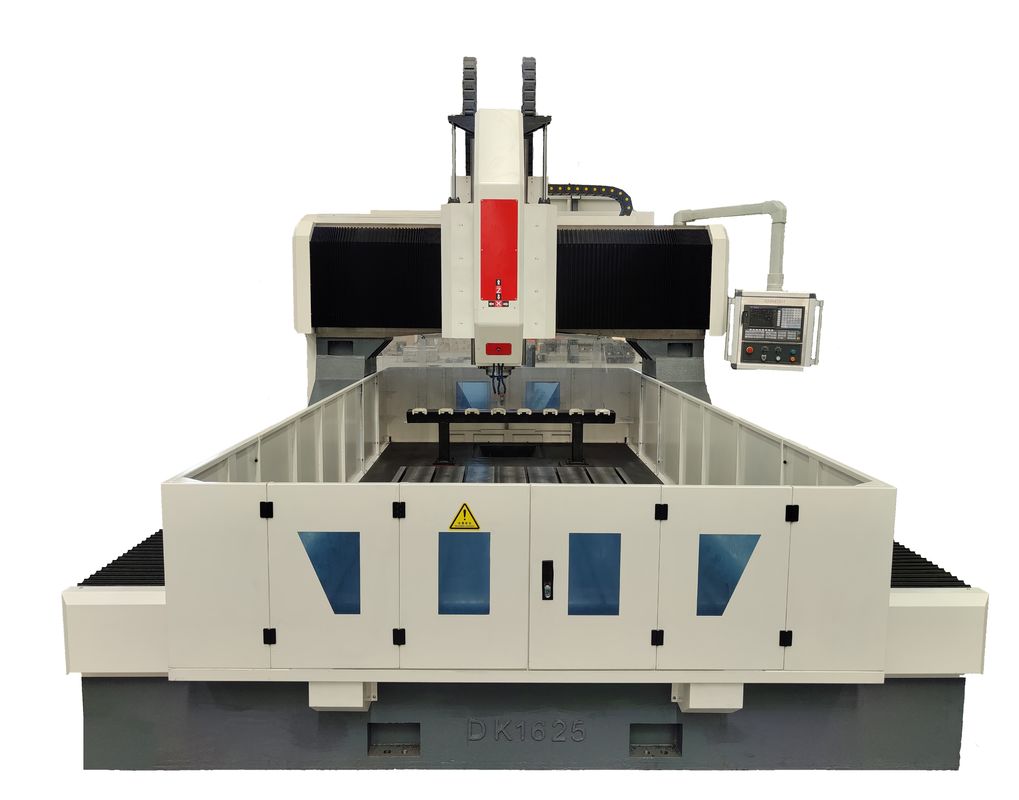

Mesin bor dan milling pelat tipe gantry CNC ini dikembangkan khusus untuk melakukan berbagai proses pemesinan, termasuk pengeboran, chamfering, tapping, milling, dan boring, pada pelat baja dan komponen struktural. Mesin ini menyediakan solusi pemrosesan lubang yang sangat efisien untuk berbagai benda kerja seperti flensa, cakram, cincin, dan struktur pelat dalam rentang ketebalan yang berlaku. Mesin ini mendukung pemesinan lubang tembus dan lubang buta serta cocok untuk memproses komponen material tunggal maupun komposit berlapis ganda. Dengan mengintegrasikan teknologi CNC canggih, peralatan ini memberikan pengoperasian yang nyaman, kemampuan pemrosesan otomatis, dan kinerja manufaktur presisi tinggi, menjadikannya solusi ideal untuk produksi industri skala besar yang membutuhkan efisiensi, akurasi, dan keandalan.

Spesifikasi:

Fitur Produk

1. Sistem Transmisi Presisi Tinggi:
Mesin ini mengadopsi rel pemandu linier buatan Taiwan dan rakitan slider presisi, memastikan pergerakan sumbu yang mulus, stabilitas gerakan yang sangat baik, dan kapasitas beban yang ditingkatkan untuk aplikasi pemesinan tugas berat.

1). Sumbu X dilengkapi dengan dua rel pemandu linier bergulir, yang menyediakan panduan lateral dan dukungan struktural untuk memenuhi persyaratan operasi pengeboran kecepatan tinggi. Pergerakan sumbu digerakkan oleh motor servo AC yang dikombinasikan dengan sistem transmisi sekrup bola presisi tinggi, memastikan pemosisian yang akurat dan gerakan linier yang mulus.

2). Sumbu Y dirancang dengan dua rel pemandu linier bergulir tugas berat yang dipasang di setiap sisi, dengan tiga slider tipe persegi yang dipasang pada setiap rel pemandu untuk membentuk struktur geser gantry yang sangat kaku. Konfigurasi yang dioptimalkan ini memberikan kekuatan dan stabilitas struktural yang luar biasa sambil menawarkan keuntungan seperti resistensi gesekan rendah, kecepatan perjalanan tinggi, penyerapan getaran yang sangat baik, dan masa pakai yang diperpanjang. Pergerakan gantry mengadopsi sistem penggerak sinkron servo ganda, dengan motor servo dipasang di kedua sisi untuk secara bersamaan menggerakkan sekrup bola, memastikan gerakan tersinkronisasi dan kinerja pemesinan yang dikontrol CNC secara presisi.

3). Kereta spindel dilengkapi dengan empat rel pemandu linier tugas berat, memberikan kekakuan yang luar biasa, akurasi pemosisian tinggi, kinerja dinamis yang sangat baik, dan operasi yang stabil bahkan dalam kondisi pemesinan kecepatan rendah.

2. Sistem Pelumasan Otomatis dan Struktur Pelindung:
Mesin ini dilengkapi dengan sistem pelumasan otomatis volumetrik buatan Taiwan yang menampilkan distribusi tekanan yang presisi. Sistem ini secara otomatis memasok pelumas ke semua komponen bergerak utama, termasuk rel pemandu linier, sekrup bola, dan sistem transmisi rak-dan-pinion, memastikan cakupan pelumasan yang komprehensif dan secara efektif memperpanjang masa pakai komponen kritis. Penutup pelindung tahan debu dipasang pada sistem sumbu X dan Y, sementara pelindung percikan tahan air diatur di sekitar meja kerja untuk melindungi struktur mesin dan meningkatkan keandalan operasional.

3. Sistem Kontrol CNC KND Canggih:

Mesin ini menggunakan motor servo absolut presisi tinggi untuk kontrol penggerak dan dilengkapi dengan antarmuka komunikasi RS232, layar tampilan warna, dan antarmuka operasi bahasa Mandarin. Sistem CNC mendukung operasi lokal dan input data USB eksternal, menyediakan manajemen program yang nyaman, transfer data yang fleksibel, dan kontrol pemesinan yang efisien.

Peralatan industri pengeboran dan penandaan pelat lembaran logam gantry CNC berkinerja tinggi ini direkayasa secara cermat untuk pemesinan presisi komponen tipe pelat dan bagian struktural. Disesuaikan secara khusus untuk memproses benda kerja termasuk flensa, cakram, cincin, dan pelat datar, mesin ini memiliki persyaratan inti bahwa ketebalan benda kerja tersebut harus benar-benar sesuai dengan parameter pemesinan efektif yang ditentukan mesin.

Di bengkel struktur baja, peralatan ini memberikan operasi pengeboran dan penggilingan presisi untuk pelat struktural dan komponen penghubung, sehingga membangun fondasi yang kuat untuk perakitan kerangka baja yang stabil. Dalam sektor energi angin, mesin ini menyediakan solusi pemesinan presisi tinggi untuk menara turbin angin dan flensa—proses yang sangat diperlukan yang memastikan komponen-komponen ini mampu menahan kondisi lingkungan yang keras (misalnya, angin kencang, fluktuasi suhu). Untuk proyek konstruksi jembatan, peralatan ini memproses gelagar jembatan dan braket penyangga, memungkinkan pembentukan sambungan yang stabil dan tahan lama yang direkayasa untuk menahan beban dinamis sepanjang masa pakai jembatan yang diperpanjang.
