Mesin Bor dan Milling Pelat CNC Industri Kecepatan Tinggi untuk Pelat Tebal
Aplikasi:

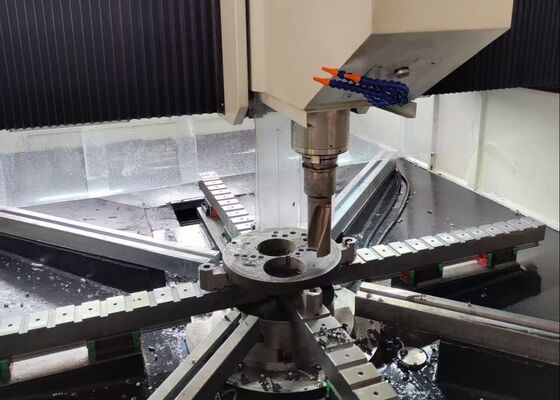

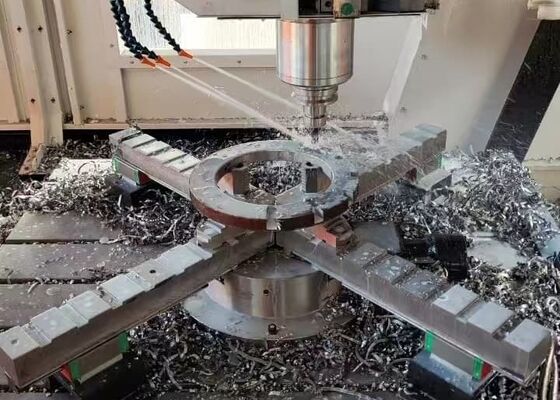

Mesin Bor dan Milling Pelat Gantry CNC dikembangkan secara khusus untuk pemesinan presisi tinggi pada lembaran tabung, flensa, pelat bantalan, komponen penukar panas, dan berbagai macam benda kerja tipe pelat yang digunakan dalam pemrosesan petrokimia, pembangkit listrik tenaga nuklir, energi angin, pembuatan boiler, dan fabrikasi baja struktural. Mesin ini mendukung pengeboran karbida kecepatan tinggi dengan pendingin melalui spindel, serta pengeboran putar kecepatan tinggi dengan pendingin eksternal. Dengan mengintegrasikan pengeboran, chamfering, tapping, milling, dan boring ke dalam satu platform pemesinan CNC, mesin ini memberikan fleksibilitas pemesinan dan efisiensi produksi yang luar biasa. Kepala milling sudut kanan otomatis opsional semakin meningkatkan kemampuannya dengan memungkinkan pengeboran samping, tapping, dan milling yang efisien pada benda kerja yang kompleks.
Spesifikasi:
| Model |
PHD2020 |
| Ukuran benda kerja |
PxL (mm) |
2000x2000 |
| Lebar slot-T Meja Kerja (mm) |
28 |
| Kepala daya pengeboran |
Jml. |
1 |
| Taper spindel |
BT50 |
| Diameter pengeboran maks. (mm) |
Φ80 |
| Ketebalan maks. (mm) |
≤250 |
| Diameter tapping |
M3-M30 |
| Kecepatan spindel (r/min) |
30~3000 |
| Daya motor spindel servo (kW) |
22/30 |
| Gerakan lateral kepala daya (sumbu X) |
Stroke horizontal maks. (mm) |
2000 |
| Kecepatan gerakan lateral (r/min) |
0~8 |
| Daya motor servo untuk gerakan lateral (kW) |
2.4 |
| Gerakan longitudinal gantry (sumbu Y) |
Stroke umpan maks. (mm) |
2000 |
| Kecepatan gerakan umpan (m/min) |
0~8 |
| Daya motor servo umpan (kW) |
2.4 |
| Gerakan umpan ram vertikal (sumbu Z) |
Stroke maks. (mm) |
800 |
| Kecepatan gerakan (m/min) |
0~8 |
| Daya motor servo (kW) |
2.4 |
| Akurasi posisi tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Akurasi posisi ulang tiga sumbu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistem kelistrikan |
Sistem CNC |
FAGOR/ KND/ GSK |
| Pengganti alat |
Tipe cakram (Opsional) |
24 posisi alat |
| Ukuran keseluruhan |
PxLxT (m) |
5.3x3.8x2.7 |
Fitur produk

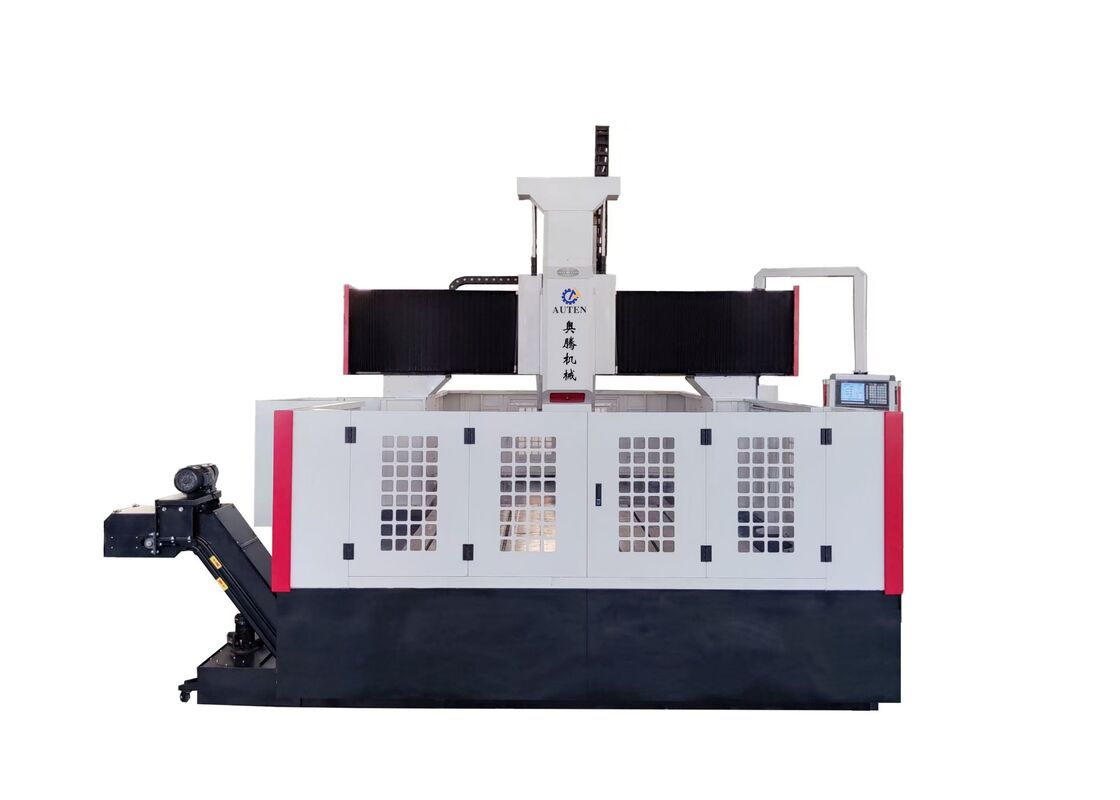

1. Peralatan ini terutama terdiri dari alas mesin yang kokoh, mekanisme geser longitudinal, rangka gantry, unit geser transversal, sistem umpan vertikal, kepala spindel pengeboran dan milling, meja kerja, sistem sirkulasi pendingin, sistem pengangkut chip otomatis, sistem pelumasan terpusat, rakitan pneumatik, kabinet kontrol listrik, dan modul bantu lainnya. Bersama-sama, komponen-komponen ini membentuk sistem pemesinan CNC yang lengkap dan sangat efisien yang dirancang untuk pemrosesan industri presisi.
2. Kepala spindel geser yang dikontrol servo menggabungkan beberapa kemampuan pemesinan, termasuk pengeboran, reaming, tapping, chamfering, dan milling alur. Fungsi-fungsi ini dapat dieksekusi secara individual atau melalui operasi multi-sumbu terkoordinasi untuk memberikan fleksibilitas pemrosesan maksimum. Spindel mengadopsi spindel pendingin internal BT50 presisi tinggi yang diproduksi di Taiwan dan dilengkapi dengan mekanisme penjepitan alat otomatis berdasarkan teknologi pegas cakram. Pelepasan alat hidrolik memungkinkan penggantian alat pengeboran dan milling yang cepat dan nyaman, secara efektif mengurangi waktu penggantian alat dan meningkatkan efisiensi produksi secara keseluruhan.
3. Pemandu linier presisi tinggi dipasang di semua sumbu gerakan utama untuk memastikan gerakan yang mulus, kekakuan yang sangat baik, dan kinerja pemosisian yang tepat. Sistem penggerak umpan menggunakan motor servo AC yang dikombinasikan dengan transmisi sabuk sinkron dan mekanisme sekrup bola presisi, memberikan akurasi pemosisian yang luar biasa, pengulangan yang unggul, dan kinerja pemesinan jangka panjang yang stabil.
4. Struktur alas mesin dan gantry dibuat dari besi cor berkualitas tinggi atau rakitan baja las tugas berat. Sebelum pemesinan, semua komponen struktural kritis menjalani anil penghilang tegangan suhu tinggi, diikuti dengan proses penghilang tegangan tambahan setelah penyelesaian semi-finishing. Melalui proses manufaktur yang canggih ini, mesin mencapai kekakuan struktural yang luar biasa, stabilitas dimensi yang ditingkatkan, dan akurasi pemesinan yang konsisten andal sepanjang masa pakainya.
Mesin Bor dan Milling Pelat Gantry CNC adalah solusi pemesinan CNC berkinerja tinggi yang direkayasa secara khusus untuk pemrosesan presisi komponen tipe pelat dan bagian baja struktural. Mesin ini sangat cocok untuk pemesinan flensa, cakram, cincin, pelat datar, dan benda kerja serupa lainnya dalam rentang pemesinan yang ditentukan. Dengan konstruksi mekanisnya yang kaku, teknologi kontrol CNC canggih, dan kemampuan pemesinan multi-fungsi yang komprehensif, mesin ini menyediakan solusi yang efisien dan andal untuk aplikasi industri yang membutuhkan presisi tinggi, produktivitas, dan stabilitas operasional.
Di pabrik fabrikasi baja struktural, peralatan ini melakukan operasi pengeboran dan milling presisi tinggi pada pelat struktural, pelat pondasi, dan komponen sambungan, menghasilkan bagian yang diproses secara akurat untuk perakitan struktur baja yang efisien. Di industri energi angin, mesin ini banyak diterapkan pada pemesinan bagian menara turbin angin dan komponen flensa berdiameter besar, memastikan akurasi dimensi dan integritas struktural yang sangat baik dalam kondisi operasi yang menantang, termasuk beban angin yang berat dan variasi suhu yang signifikan. Dalam aplikasi konstruksi jembatan, mesin ini banyak digunakan untuk memproses gelagar jembatan, pelat sambungan, dan komponen struktural pendukung, menghasilkan sambungan berkekuatan tinggi dan tahan lama yang mampu menahan beban dinamis jangka panjang. Akibatnya, peralatan ini memainkan peran penting dalam meningkatkan keselamatan struktural, keandalan operasional, dan masa pakai proyek jembatan dan infrastruktur skala besar.
