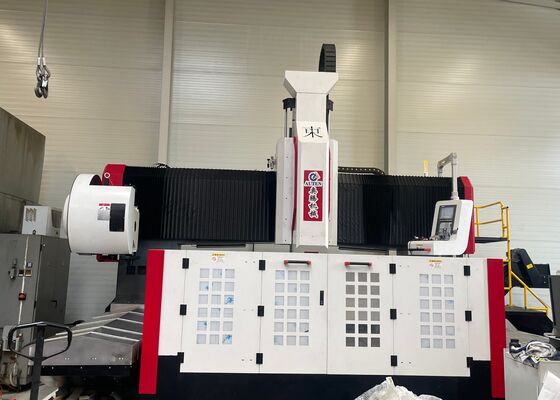

Model PHD3535 Mesin Penggilingan Pengeboran Gantry CNC Tipe Terpisah Diameter Pengeboran Φ100 Mm

Model PHD3535 Split Type CNC Gantry Drilling Milling Machine Diameter Pengeboran Φ100 mm

Pengantar Produk:

Peralatan ini dirancang untuk pengeboran, chamfering, tapping, dan penggilingan pelat dan komponen struktural.cakram, cincin, dan pelat dalam kisaran ketebalan pengolahan yang ditentukan.Proses pemesinan dikendalikan secara digitalSistem ini mendukung otomatisasi, memberikan presisi tinggi, dan cocok untuk memproses berbagai produk dalam produksi skala besar.

Spesifikasi:

Struktur peralatan:

Dasar mesin dibangun dari bahan cor dan terutama terdiri dari meja kerja, gantry bergerak, pelana geser, bor dan penggilingan kepala spindle, sistem pelumasan otomatis,kandang pelindung, sistem pendinginan sirkulasi, unit kontrol digital, sistem listrik, dan komponen tambahan.serta pasangan sekrup timbal presisi untuk transmisi gerakMesin ini dibedakan dengan akurasi posisi yang tinggi dan repeatability yang sangat baik.

Fitur Produk

1Tempat tidur mesin dan meja kerja:

Tempat mesin terbuat dari bahan cor dan terdiri dari dua komponen utama.diikuti oleh penggilingan sekunder untuk mengurangi tekanan setelah semifinishing, dan kemudian mengalami pemesinan akhir. Proses multi-tahap ini memastikan stabilitas jangka panjang dan ketepatan mesin.yang kemudian diolah dengan penggilingan sekunder dan penuaanPengolahan ini memberikan kekakuan dinamis dan statis yang luar biasa, secara efektif mencegah deformasi.Permukaan kerja dilengkapi dengan serangkaian T-slot diatur dalam tata letak yang dioptimalkan untuk mengikat aman benda kerja.

Dua panduan linier presisi tinggi dipasang di kedua sisi dasar tempat tidur untuk memastikan distribusi beban yang seragam di sepanjang rel panduan.serta kekuatan tarik dan kompresiSistem penggerak didukung oleh AC servo motor yang dipasangkan dengan sekrup bola presisi, memungkinkan gerakan Y-axis yang akurat dari gantry.Bolt yang dapat disesuaikan ditempatkan di bawah tempat tidur untuk memungkinkan meratakan meja kerja dengan mudah.

2. Gantry bergerak:

Gerbang bergerak terbuat dari besi abu-abu (HT250) dan dilengkapi dengan dua rel panduan linier berkapasitas tinggi di bagian depannya.Gerakan geser kepala daya sepanjang sumbu X difasilitasi oleh sepasang sekrup bola presisi didorong oleh servo motor. kepala kekuatan pengeboran dipasang langsung pada lempeng slide ini. gerak gantry dicapai melalui rotasi kacang bola pada sekrup bola,yang dioperasikan oleh servo motor melalui kopling presisi.

3- Bergerak Saddle:

Saddle geser bergerak adalah komponen besi cor presisi.dan reduksi planet presisi tinggi yang terhubung ke servo motorSelain itu, pelana menggabungkan silinder keseimbangan gas nitrogen, yang mengkompensasi berat kepala daya, mengurangi beban pada sekrup dan memperpanjang umur layanannya.Sistem ini memfasilitasi gerakan sumbu Z kepala kekuatan pengeboran, memungkinkan operasi seperti pendekatan cepat, feed kerja, retraksi cepat, dan berhenti yang tepat.dan fungsi jeda untuk meningkatkan efisiensi operasional.

.

Sistem gantri CNC canggih ini dirancang khusus untuk pengeboran dan penandaan komponen pelat dan lembaran logam yang efisien.Hal ini telah dirancang dengan tepat untuk memastikan pemesinan yang tepat dari lembaran kerja seperti piring dan perakitan struktural, sehingga sangat cocok untuk pengolahan flange, disk, komponen berbentuk cincin, pelat datar, dan barang serupa.Persyaratan dasar operasi adalah bahwa ketebalan benda kerja harus berada dalam kisaran pengolahan efektif yang ditentukan mesin.

Pada fasilitas pembuatan struktur baja, peralatan ini melakukan pengeboran dan penggilingan presisi tinggi pada pelat struktural dan komponen koneksi,memberikan dasar yang kuat untuk perakitan yang dapat diandalkan dari rangka bajaDi sektor energi angin, ia menawarkan mesin canggih dan presisi tinggi untuk menara turbin angin dan flang, memastikan komponen ini dirancang untuk menahan kondisi lingkungan yang parah,Termasuk angin dan fluktuasi suhu yang ekstremDalam konstruksi jembatan, mesin mesin jembatan balok dan dukungan bracket, memungkinkan pembentukan tahan lama,Koneksi yang stabil mampu menahan beban dinamis sepanjang umur panjang struktur.
