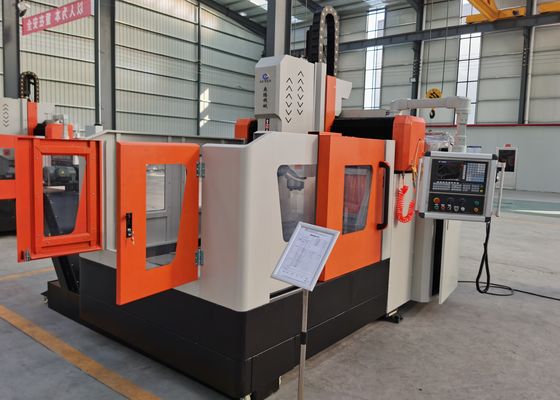

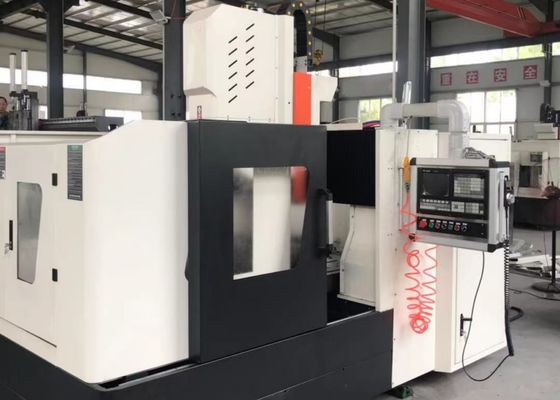

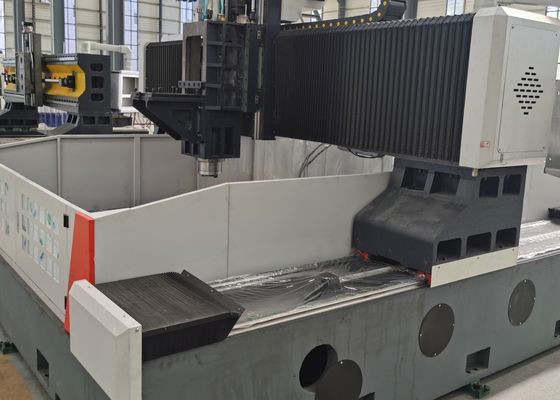

11KW Servo Spindle Motor Power Gantry Mesin Pengeboran CNC Untuk Flange Sheet Metal

11KW Servo Spindle Motor Power Gantry Mesin Pengeboran CNC Untuk Flange Sheet Metal

Pengenalan Produk:

Peralatan ini dibuat khusus untuk pemesinan presisi pelat dan flensa lembaran tabung, mengakomodasi diameter lubang hingga φ80mm. Kemampuan intinya meliputi pengeboran, reaming, membosankan, penyadapan, chamfering, dan penggilingan. Mesin ini kompatibel dengan mata bor karbida dan konvensional. Sistem kontrol CNC intuitif, memungkinkan pengoperasian yang mudah. Alat berat ini secara konsisten memberikan akurasi dan kinerja operasional yang unggul.

Konfigurasi produk:

Fitur Produk

1. Rangka dan balok melintang mesin dibuat dari struktur baja yang dilas dan menjalani perlakuan panas pelepas tegangan yang komprehensif untuk memastikan presisi optimal. Meja kerja, meja geser melintang, dan ram dibuat dari besi cor, memberikan daya tahan dan kekakuan struktural yang luar biasa.

2. Sistem penggerak servo ganda yang diposisikan di kedua sisi sumbu X memastikan pergerakan gantri yang presisi dan tersinkronisasi, menjaga tegak lurus yang sangat baik antara sumbu X dan Y.

3. Meja kerja, dibuat dari besi cor premium, menjamin pengoperasian yang dapat diandalkan, kekakuan yang luar biasa, dan stabilitas dimensi jangka panjang.

4. Spindel pengeboran dilengkapi konfigurasi BT40 dengan kekakuan tinggi dan rekayasa presisi serta dilengkapi dengan sistem pengiriman cairan pendingin internal untuk meningkatkan efisiensi pemesinan dan menyederhanakan penggantian pahat. Spindel beroperasi pada kecepatan berkisar antara 30 hingga 3000 rpm.

5. Dua sistem konveyor chip rantai pelat dipasang di kedua sisi meja kerja, mengumpulkan chip logam dan cairan pendingin secara efisien, sehingga memfasilitasi manajemen chip dan resirkulasi cairan pendingin yang efektif.

6. Mesin dilengkapi dengan sistem pendingin internal dan eksternal, masing-masing memberikan tekanan dan aliran yang memadai untuk mengoptimalkan kinerja pemesinan. Pemantauan tingkat cairan pendingin terintegrasi memastikan pelumasan dan pendinginan alat pemotong secara terus-menerus selama pengoperasian.

7. Sistem pelumasan otomatis terpusat memasok pelumasan yang berkesinambungan dan andal ke komponen gerak penting, termasuk jalur pemandu, sekrup bola, dan bantalan gelinding, sehingga memperpanjang masa pakai elemen penting ini.

8. Sistem kontrol CNC menggunakan model 828D, menawarkan fungsionalitas yang luas, pemrograman CAD-CAM terintegrasi, pengoperasian yang mudah digunakan, dan fitur untuk peringatan otomatis dan kompensasi kesalahan.

9. Komponen utama bersumber dari merek yang diakui secara internasional, termasuk pemandu roller linier, sekrup bola, motor dan driver servo, spindel, sistem kontrol CNC, pompa dan katup hidrolik, serta pompa pendingin, memastikan keandalan yang luar biasa dan stabilitas operasional yang konsisten.

Sistem pemesinan pelat gantri CNC adalah solusi industri yang tangguh, dirancang secara presisi untuk pemrosesan komponen tipe pelat dan elemen struktur secara akurat. Ini secara khusus cocok untuk benda kerja pemesinan seperti flensa, cakram, cincin, dan pelat datar, asalkan ketebalan material berada dalam rentang pemrosesan efektif mesin.

Di dalam fasilitas fabrikasi baja, mesin bor pelat ini melakukan pengeboran dan penggilingan presisi tinggi pada pelat struktural dan komponen sambungan, sehingga memberikan landasan yang andal untuk konstruksi struktur baja yang tahan lama. Di sektor energi angin, teknologi ini memastikan pemesinan menara dan flensa turbin angin yang presisi, sehingga memungkinkan komponen penting ini tahan terhadap kondisi lingkungan ekstrem, termasuk kekuatan angin tinggi dan variasi suhu. Untuk proyek rekayasa jembatan, alat berat ini secara efisien memproses balok penopang jembatan dan struktur pendukung, menciptakan sambungan yang aman dan tahan lama yang mampu menahan tekanan operasional dinamis sepanjang masa pakai struktur.
